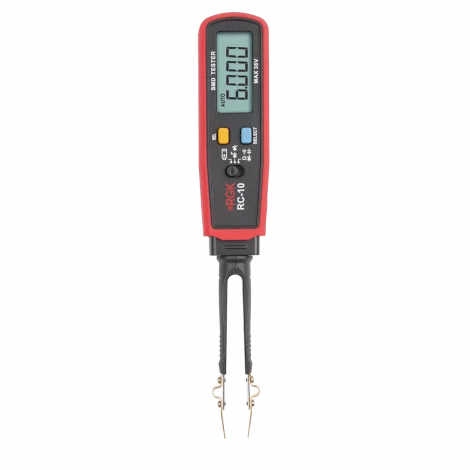

SMD тестер RGK RC-10 используется для проверки компонентов радиоэлектронной аппаратуры. Это компактный и надежный прибор будет полезен как в радиолюбительских проектах, так и в мастерской по ремонту электроники.
Отличия от 12-й модели
Возможность тестирования разнотипных элементов питания.
Более широкий диапазон определения сопротивления - до 60 МОм.
Увеличенный до 100 мФ предел измерения емкости конденсаторов.
Два формата измерений
Замеры можно производить при помощи пинцетного зажима или посредством комплектных щупов, как при работе с мультиметром. Второй вариант будет удобнее в тех случаях, когда требуется протестировать компоненты в труднодоступных местах. Штекеры щупов вставляются в проушины наконечников.
Функционал тестера SMD компонентов RGK RC-10
Измерение напряжения батареек.Тестирование диодов, конденсаторов, светодиодов, стабилитронов, полупроводников.Определение сопротивления резисторов.Проверка целостности цепей (прозвонка).
Поворотный механизм
Наконечники устройства можно развернуть на 180°, что позволяет быстро изменить полярность. Такая функция может пригодиться, например, при проверке диодов.
REL
Относительные измерения используются в тех случаях, когда нужно определить параметр небольшого номинала или исключить влияние помех на качество результатов измерителя SMD компонентов RGK RC-10. Также помогает оперативно сравнивать полученные показания с контрольными.
Дополнительные преимущества
Прибор комплектуется кожухом для защиты пинцетного захвата, на котором закреплены запасные наконечники. Прорезиненное покрытие корпуса помогает удерживать устройство при длительной работе и снижает вероятность выскальзывания тестера из рук. Измеритель включается в момент установки батарей и выключается автоматически, через 15 минут бездействия.
Измерение напряжение батареи |
|||
Пределы измерений |
Ток нагрузки |
Погрешность |
|
36 В |
⁓10 мА |
± (1,5% + 5 е.м.р.) |
|
Измерение сопротивления |
|||
Диапазон измерения |
Разрешение |
Погрешность |
|
600 Ом |
0,1 Ом |
± (1% + 5 е.м.р.) |
|
6 кОм |
1 Ом |
||
60 кОм |
10 Ом |
||
600 кОм |
100 |
||
6 МОм |
1 кОм |
± (1,5% + 10 е.м.р.) |
|
60 МОм |
10 кОм |
± (2,5% + 10 е.м.р.) |
|
Измерение емкости |
|||
Диапазон измерения |
Разрешение |
Погрешность |
|
10 нФ |
1 пФ |
± (3% + 50 е.м.р.) |
|
100 нФ |
10 пФ |
± (2,5% + 10 е.м.р.) |
|
1000 нФ |
100 пФ |
||
10 мкФ |
1 нФ |
||
100 мкФ |
10 нФ |
||
1000 мкФ |
100 нФ |
± (3,5% + 25 е.м.р.) |
|
10 мФ |
1 мкФ |
± (5% + 50 е.м.р.) |
|
100 мФ |
10 мкФ |
не нормируется |
|
Проверка целостности, проверка диода, светодиода |
|||
Режим "Проверка диодов" |
напряжение открытой цепи: 3.0В, ток: 2мА |
||
Режим "Проверка проводимости" |
порог срабатывания: 50 Ом |
||
Режим "Проверка полупроводников или светодиодов" |
напряжение: около 21В; ток: около 1 мА |
||
Общие технические характеристики |
|||
Разрядность шкалы дисплея |
6000 |
||
Индикация перегрузки |
"OL" |
||
Индикатор низкого заряда батареи |
Да |
||
Питание |
1.5В (тип AAA), 2 шт. |
||
Автоматическое выключение питания |
через 15 минут |
||
Рабочая температура и влажность |
0°С ... +40°С, <80 % |
||
Температура и влажность хранения |
-10°С ... +50°С, <70 % |
||
Рабочая высота над уровнем моря |
до 2000 м |
||
Габаритные размеры |
204 x 33 x 25 мм |
||
Масса |
80 г |
Измеритель smd компонентов RGK RC-10 - 1 шт.
Тестовые провода - 1 комплект.
Запасные наконечники - 2 шт.
Батарея 1.5 В (AAA) - 2 шт.
Руководство по эксплуатации - 1 шт.
