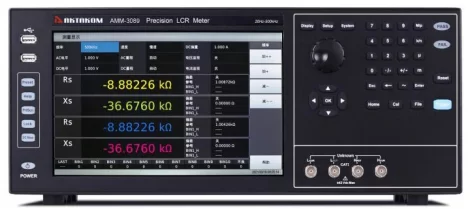

АММ-3089 - Анализатор компонентов, Актаком

Характеристика

Значение

Измеряемые (тестируемые) параметры

Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, Rd, X, G, B, θ, D, Q
Vdc, Vac, Idc, Iac

Базовая точность измерения LCR

0,05%

Частотные характеристики тестового сигнала

Тестовая частота

20 Гц...2 МГц

Наилучшее разрешение

1 мГц

Погрешность установки

0,01%

Уровень тестового сигнала AC

Напряжение тестового сигнала

5 мВ...20 Вскз для частот ≤1 МГц
5 мВ...15 Вскз для частот >1 МГц

Наилучшее разрешение

100 мкВ

Погрешность

±(10%Uуст + 2 мВ) для частот ≤1 МГц
±(6%Uуст + 2 мВ) для частот >1 МГц

Ток тестового сигнала

50 мкА...100 мАскз

Наилучшее разрешение

1 мкА

Погрешность

±(10%Iуст + 10 мкА) для частот ≤1 МГц
±(6%Iуст + 10 мкА) для частот >1 МГц

Мониторинг уровня тестового сигнала DCR

Диапазон напряжения

5 мВ...20 Вскз для частот ≤1 МГц
5 мВ...15 Вскз для частот >1 МГц

Погрешность мониторинга

±(3%Uсчит + 0,5 мВ) для частот ≤1 МГц
±(6%Uсчит + 0,5 мВ) для частот >1 МГц

Диапазон тока

50 мкА…100 мАскз

Погрешность мониторинга

±(3%Iсчит + 5 мкА) для частот ≤1 МГц
±(6%Uсчит + 5 мкА) для частот >1 МГц

Внутренний источник смещения DC

Напряжение / ток

0 В...±40 В / 0 мА...±100 мА

Наилучшее разрешение

1 мВ / 10 мкА

Погрешность установки

±(1%Uуст + 5 мВ)

Внутренний источник тока

Напряжение / ток

0 мА...2 А

Наилучшее разрешение

1 мА

Погрешность установки

±(2%Iуст + 2 мА) для токов >5 мА

Выходной импеданс

30 Ом ±4%, 100 Ом ±2% выбираемый

Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц

Очень быстрое (Fast+): 1800 изм/сек (0,55 мс/изм)
Быстрое (Fast): 300 изм/с (3,3 мс/изм)
Среднее: 11 изм/с (90 мс/изм)
Медленное: 4 изм/с (240 мс/изм)

Диапазон измерения LCR параметров

|Z|, X, R, DCR

0,00001 Ом...99,9999 МОм

|Y|, B, G

0,00001 мкСм..99,9999 См

C

0,00001 пФ...9,99999 Ф

L, Lk

0,00001 мкГн...99,9999 кГн

D

0,00001...9,99999

Q

0,00001...99999,9

θ (град)

-179,999°...179,999°

θ (рад)

-3,14159...3,14159

Схема замещения

последовательная, параллельная

Выбор диапазона

Автоматический, удержание

Режим запуска

Одиночный, непрерывный (авто)

Усреднение

1...255

Математические операции

ΔABC, Δ%

Установка задержки

0...60 с

Компаратор

10 ячеек сортировки BIN1...BIN10, ячейка брака BIN

Сканирование по списку

Количество точек

201

Параметры

Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А), пределы, внутренний / внешний источник

Режим запуска

Последовательный, пошаговый

Компаратор

Для каждой точки: до четырех тестовых параметров.
Для каждого параметра: верхний и нижний пределы,
Выход сигналов Годен (Pass), Не годен (Fail).

Графическое сканирование

Количество точек

51,101, 201, 401, 801

Параметры

Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А)

Режим запуска

Последовательный, пошаговый

Трассы

От 1 до 4 могут быть выбраны для отображения

Масштаб

Линейный, логарифмический

Диапазон

Автоматический, фиксированный

Внутренняя память

100 М энергонезависимой памяти для файлов настроек *.sta

Внешняя USB память

файлы настроек *.sta, файлы данных *.csv, скриншоты png

Интерфейсы

На передней панели:
2 USB-host для подключения USB-накопителя, мыши, клавиатуры
На задней панели:
USB-device совместим USB TMC-USB488 и USB 2.0
LAN: 10/100M Ethernet
HANDLER – для вывода сигналов сортировщика
RS-232C – стандартный 9 Pin

Дисплей

цветной сенсорный 10.1” ЖК TFT, разрешение 1280×800

Рабочая температура / влажность

0...40 °С, ≤75%RH

Питание

99 В...121 В, 198 В...242 В; 47 Гц...63 Гц

Макс. потребляемая мощность

130 ВА

Габаритные размеры (ш х в х г)

430 х 177 х 265 мм

Вес

Около 11 кг
