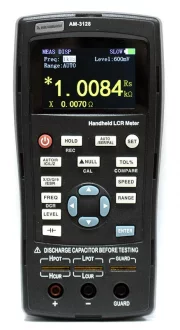

АМ-3128 - Измеритель RLC, Актаком

Артикул
АМ-3128
Гарантия
14 месяцев

Характеристики АМ-3128 - Измеритель RLC, Актаком

Области применения

Выборочный контроль качества на производственной линии.

Входной контроль при приёмке партии.

Тестирование компонентов в ремонтных мастерских и сервисных службах.

Сортировка и отбор компонентов по параметрам.

Лабораторные исследования параметров при разработке и тестировании.

Основные преимущества

Измеряемые параметры:

Первичные: R – активное электрическое сопротивление; C – электрическая емкость; L – индуктивность; Z – модуль полного сопротивления.

Вторичные: D – тангенс угла диэлектрических потерь; Q – добротность; Θ – угол фазового сдвига.

Напряжение испытательного сигнала 0,3 Вскз и 0,6 Вскз.

Тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 40 кГц, 100 кГц.

Эквивалентная схема: последовательная, параллельная.

Время измерения: 1 раз/сек (SLOW), 2 раза/сек (MEDIUM), 4 раза/сек (FAST).

Схема измерения: 2-проводная, 4-проводная.

Способ калибровки: открытая, короткозамкнутая.

Настраиваемый компаратор.

Режим относительных измерений.

Фиксация текущего, минимального, максимального и среднего значения.

Измерение емкости С и тангенса угла диэлектрических потерь D

Частота испытательного сигнала

Поддиапазон измерений

Отображаемый диапазон

Пределы абсолютной погрешности измерений

Эквивалентная схема измерений

C

De*

100, 120 Гц

20 мФ

4,000 мФ...20,000 мФ

±(0,08Cx + 5 е.м.р)

±0,0800

последовательная

4 мФ

400,0 мкФ...3,9999 мФ

±(0,02Cx + 3 е.м.р)

±0,0200

последовательная

400 мкФ

40,00 мкФ...399,99 мкФ

±(0,006Cx + 2 е.м.р)

±0,0060

последовательная

40 мкФ

4,000 мкФ...39,999 мФ

±(0,004Cx + 2 е.м.р)

±0,0040

последовательная

4 мкФ

400,0 нФ...3,9999 мкФ

±(0,004Cx + 2 е.м.р)

±0,0040

последовательная или параллельная

400 нФ

40,00 нФ...399,99 нФ

±(0,004Cx + 2 е.м.р)

±0,0040

параллельная

40 нФ

4,000 нФ...39,999 нФ

±(0,005Cx + 3 е.м.р)

±0,0050

параллельная

4 нФ

0 пФ...3,999 нФ

±(0,015Cx + 5 е.м.р)

-

параллельная

1 кГц

1000 мкФ

400,0 мкФ...999,9 мкФ

±(0,03Cx + 5 е.м.р)

±0,0300

последовательная

400 мкФ

40,00 мкФ...399,99 мкФ

±(0,015Cx + 3 е.м.р)

±0,0150

последовательная

40 мкФ

4,000 мкФ...39,999 мкФ

±(0,006Cx + 2 е.м.р)

±0,0060

последовательная

4 мкФ

400,0 нФ...3,9999 мкФ

±(0,004Cx + 2 е.м.р)

±0,0040

последовательная или параллельная

400 нФ

40,00 нФ...399,99 нФ

±(0,004Cx + 2 е.м.р)

±0,0040

параллельная

40 нФ

4,000 нФ...39,999 нФ

±(0,006Cx + 3 е.м.р)

±0,0060

параллельная

4 нФ

400,0 пФ...3,9999 нФ

±(0,006Cx + 3 е.м.р)

±0,0060

параллельная

400 пФ

0,0 пФ...399,9 пФ

±(0,03Cx + 5 е.м.р)

-

параллельная

10 кГц

100 мкФ

40,00 мкФ...100,00 мкФ

±(0,04Cx + 5 е.м.р)

±0,0400

последовательная

40 мкФ

4,000 мкФ...39,999 мкФ

±(0,02Cx + 3 е.м.р)

±0,0200

последовательная

4 мкФ

400,0 нФ...3,9999 мкФ

±(0,006Cx + 2 е.м.р)

±0,0060

последовательная

400 нФ

40,00 нФ...399,99 нФ

±(0,004Cx + 2 е.м.р)

±0,0040

последовательная

40 нФ

4,000 нФ...39,999 нФ

±(0,004Cx + 2 е.м.р)

±0,0040

последовательная или параллельная

4 нФ

400,0 пФ...3,9999 нФ

±(0,004Cx + 2 е.м.р)

±0,0040

параллельная

400 пФ

40,00 пФ...399,99 пФ

±(0,006Cx + 3 е.м.р)

±0,0060

параллельная

40 пФ

0,00 пФ...39,99 пФ

±(0,025Cx + 5 е.м.р)

-

параллельная

40 кГц

100 мкФ

40,00 мкФ...100,00 мкФ

±(0,06Cx + 5 е.м.р)

±0,0600

последовательная

40 мкФ

4,000 мкФ...39,999 мкФ

±(0,04Cx + 3 е.м.р)

±0,0400

последовательная

4 мкФ

400,0 нФ...3,9999 мкФ

±(0,01Cx + 2 е.м.р)

±0,0100

последовательная

400 нФ

40,00 нФ...399,99 нФ

±(0,006Cx + 2 е.м.р)

±0,0060

последовательная

40 нФ

4,000 нФ...39,999 нФ

±(0,006Cx + 2 е.м.р)

±0,0060

последовательная или параллельная

4 нФ

400,0 пФ...3,9999 нФ

±(0,006Cx + 2 е.м.р)

±0,0060

параллельная

400 пФ

40,00 пФ...399,99 пФ

±(0,01Cx + 3 е.м.р)

±0,0100

параллельная

40 пФ

0,000 пФ...39,999 пФ

±(0,03Cx + 5 е.м.р)

-

параллельная

100 кГц

10 мкФ

4,000 мкФ...10,000 мкФ

±(0,08Cx + 20 е.м.р)

±0,0800

последовательная

4 мкФ

400,0 нФ...3,9999 мкФ

±(0,05Cx + 10 е.м.р)

±0,050

последовательная

400 нФ

40,00 нФ...399,99 нФ

±(0,015Cx + 5 е.м.р)

±0,0150

последовательная

40 нФ

4,000 нФ...39,999 нФ

±(0,01Cx + 2 е.м.р)

±0,0100

последовательная

4 нФ

400,0 пФ...3,999 нФ

±(0,01Cx + 2 е.м.р)

±0,0100

последовательная или параллельная

400 пФ

40,00 пФ...399,99 пФ

±(0,015Cx + 2 е.м.р)

±0,0150

параллельная

40 пФ

4,000 пФ...39,999 пФ

±(0,02Cx + 5 е.м.р)

±0,0200

параллельная

4 пФ

0,000 пФ...3,999 пФ

±(0,05Cx + 10 е.м.р)

-

параллельная

* – погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5. Сх – измеренное значение емкости.

Измерение индуктивности L и добротности Q

Частота испытательного сигнала

Поддиапазон измерений

Отображаемый диапазон

Пределы абсолютной погрешности измерений

Эквивалентная схема измерений

L

De*

100 Гц, 120 Гц

1000 Гн

400,0 Гн...999,9 Гн

±(0,02Lx + 3 е.м.р)

±0,0200

параллельная

400 Гн

40,000 Гн...399,99 Гн

±(0,006Lx + 2 е.м.р)

±0,0060

параллельная

40 Гн

4,000 Гн...39,999 Гн

±(0,004L + 2 е.м.р)

±0,0040

параллельная

4 Гн

400,0 мГн...3,9999 Гн

±(0,004Lx + 2 е.м.р)

±0,0040

последовательная или параллельная

400 мГн

40,00 мГн...399,99 мГн

±(0,004Lx + 2 е.м.р)

±0,0040

последовательная

40 мГн

4,000 мГн...39,999 мГн

±(0,006Lx + 3 е.м.р)

±0,0060

последовательная

4 мГН

0 мкГн...3,999 мГн

±(0,03Lx + 5 е.м.р)

-

последовательная

1 кГц

100 Гн

40,00 Гн...100,00 Гн

±(0,02x + 3 е.м.р)

±0,0200

параллельная

40 Гн

4,000 Гн...39,999 Гн

±(0,006Lx + 2 е.м.р)

±0,0060

параллельная

4 Гн

400,0 мГн...3,9999 Гн

±(0,004Lx + 2 е.м.р)

±0,0040

параллельная

400 мГн

40,00 мГн...399,99 мГн

±(0,004Lx + 2 е.м.р)

±0,0040

последовательная или параллельная

40 мГн

4,000 мГн...39,999 мГн

±(0,004Lx + 2 е.м.р)

±0,0040

последовательная

4 мГн

400,0 мкГн...3,9999 мГн

±(0,01Lx + 3 е.м.р)

±0,0100

последовательная

400 мкГн

0,0 мкГн...399,9 мкГн

±(0,03Lx + 5 е.м.р)

-

последовательная

10 кГц

1 Гн

400,0 мГн...999,9 мГн

±(0,015Lx + 3 е.м.р)

±0,0150

параллельная

400 мГн

40,00 мГн...399,99 мГн

±(0,004Lx + 2 е.м.р)

±0,0040

параллельная

40 мГн

4,000 мГн...39,999 мГн

±(0,004Lx + 2 е.м.р)

±0,0040

последовательная или параллельная

4 мГн

400,0 мкГн...3,9999 мГн

±(0,004Lx + 2 е.м.р)

±0,0040

последовательная

400 мкГн

40,00 мкГн...399,99 мкГн

±(0,008Lx + 3 е.м.р)

±0,0080

последовательная

40 мкГн

0,00 мкГн...39,99 мкГн

±(0,03Lx + 5 е.м.р)

-

последовательная

40 кГц

1 Гн

400,0 мГн...999,9 мГн

±(0,02Lx + 4 е.м.р)

±0,0200

параллельная

400 мГн

40,00 мГн...399,99 мГн

±(0,008Lx + 2 е.м.р)

±0,0080

параллельная

40 мГн

4,000 мГн...39,999 мГн

±(0,008Lx + 2 е.м.р)

±0,0080

последовательная или параллельная

4 мГн

400,0 мкГн...3,9999 мГн

±(0,008Lx + 2 е.м.р)

±0,0080

последовательная

400 мкГн

40,00 мкГн...399,99 мкГн

±(0,015Lx + 3 е.м.р)

±0,0150

последовательная

40 мкГн

0,00 мкГн...39,999 мкГн

±(0,04Lx + 5 е.м.р)

-

последовательная

100 кГц

100 мГн

40,00 мГн...399,99 мГн

±(0,025Lx + 2 е.м.р)

±0,0250

параллельная

40 мГн

4,000 мГн...39,999 мГн

±(0,015Lx + 2 е.м.р)

±0,0150

параллельная

4 мГн

400,0 мкГн...3,9999 мГн

±(0,01Lx + 2 е.м.р)

±0,0100

последовательная или параллельная

400 мкГн

40,00 мкГн...399,99 мкГн

±(0,01Lx + 2 е.м.р)

±0,0100

последовательная

40 мкГн

4,000 мкГн...39,999 мкГн

±(0,015Lx + 5 е.м.р)

±0,0150

последовательная

4 мкГн

0,000 мкГн...3,999 мкГн

±(0,04Lx + 10 е.м.р)

-

последовательная

* - погрешность измерений добротности (Qе) нормируется для Qx × Dе ≤ 0,25 и вычисляется по формуле: Qе=±(Qx2 × De)/(1±Qx × De)
Lх – измеренное значение индуктивности, Qx – измеренное значение добротности.

Измерение активного сопротивления R

Частота испытательного сигнала

Поддиапазон измерений

Отображаемый диапазон

Пределы абсолютной погрешности измерений

Эквивалентная схема измерений

100 Гц, 120 Гц, 1 кГц, 10 КГц

20 MОм

4,000 МОм...20,000 МОм

±(0,03Rx + 10 е.м.р)

параллельная

4 MОм

400,0 кОм...3,9999 МОм

±(0,012Rx + 3 е.м.р)

параллельная

400 кОм

40,00 кОм...399,99 кОм

±(0,003Rx + 3 е.м.р)

параллельная

40 кОм

4,000 кОм...39,999 кОм

±(0,0025Rx + 2 е.м.р)

последовательная или параллельная

4 кОм

400,0 Ом...3,9999 кОм

±(0,0025Rx + 2 е.м.р)

последовательная

400 Ом

40,00 Ом...399,99 Ом

±(0,0025Rx + 2 е.м.р)

последовательная

40 Ом

4,000 Ом...39,999 Ом

±(0,005Rx + 3 е.м.р)

последовательная

4 Ом

0,4000 Ом...3,9999 Ом

±(0,02Rx + 3 е.м.р)

последовательная

0,4 Ом

0,0000 Ом...0,3999 Ом

±(0,04Rx + 3 е.м.р)

последовательная

40 кГц

20 MОм

4,000 МОм...20,000 МОм

±(0,07Rx + 41 е.м.р)

параллельная

4 MОм

400,0 кОм...3,9999 МОм

±(0,025Rx + 3 е.м.р)

параллельная

400 кОм

40,00 кОм...399,99 кОм

±(0,01Rx + 4 е.м.р)

параллельная

40 кОм

4,000 кОм...39,999 кОм

±(0,01Rx + 4 е.м.р)

последовательная или параллельная

4 кОм

400,0 Ом...3,9999 кОм

±(0,005Rx + 3 е.м.р)

последовательная

400 Ом

40,00 Ом...399,99 Ом

±(0,005Rx + 3 е.м.р)

последовательная

40 Ом

4,000 Ом...39,999 Ом

±(0,007Rx + 4 е.м.р)

последовательная

4 Ом

0,4000 Ом...3,9999 Ом

±(0,02Rx + 6 е.м.р)

последовательная

0,4 Ом

0,0000 Ом...0,3999 Ом

±(0,05Rx + 10 е.м.р)

последовательная

100 кГц

20 MОм

4,000 МОм...20,000 МОм

±(0,09Rx + 20 е.м.р)

параллельная

4 MОм

400,0 кОм...3,9999 МОм

±(0,04Rx + 10 е.м.р)

параллельная

400 кОм

40,00 кОм...399,99 кОм

±(0,015Rx + 4 е.м.р)

параллельная

40 кОм

4,000 кОм...39,999 кОм

±(0,01Rx + 2 е.м.р)

параллельная

4 кОм

400,0 Ом...3,9999 кОм

±(0,007Rx + 2 е.м.р)

последовательная или параллельная

400 Ом

40,00 Ом...399,99 Ом

±(0,007Rx + 2 е.м.р)

последовательная

40 Ом

4,000 Ом...39,999 Ом

±(0,01Rx + 5 е.м.р)

последовательная

4 Ом

0,4000 Ом...3,9999 Ом

±(0,03Rx + 10 е.м.р)

последовательная

0,4 Ом

0,0000 Ом...0,3999 Ом

±(0,07Rx + 20 е.м.р)

последовательная

Rх – измеренное значение импеданса.

Измерение импеданса Z и фазового угла Θ

Частота испытательного сигнала

Поддиапазон измерений

Отображаемый диапазон

Пределы абсолютной погрешности измерений

Эквивалентная схема измерений

Z

Θ

100 Гц, 120 Гц, 1 кГц, 10 КГц

20 MОм

4,000 МОм...20,000 МОм

±(0,03Zx + 10 е.м.р)

3,4°

параллельная

4 MОм

400,0 кОм...3,9999 МОм

±(0,012Zx + 3 е.м.р)

0,7°

параллельная

400 кОм

40,00 кОм...399,99 кОм

±(0,003Zx + 3 е.м.р)

0,2°

параллельная

40 кОм

4,000 кОм...39,999 кОм

±(0,0025Zx + 2 е.м.р)

0,1°

последовательная или параллельная

4 кОм

400,0 Ом...3,9999 кОм

±(0,0025Zx + 2 е.м.р)

0,1°

последовательная

400 Ом

40,00 Ом...399,99 Ом

±(0,0025Zx + 2 е.м.р)

0.1°

последовательная

40 Ом

4,000 Ом...39,999 Ом

±(0,005Zx + 3 е.м.р)

0,3°

последовательная

4 Ом

0,4000 Ом...3,9999 Ом

±(0,02Zx + 3 е.м.р)

1,1°

последовательная

0,4 Ом

0,0000 Ом...0,3999 Ом

±(0,04Zx + 3 е.м.р)

-

последовательная

40 кГц

20 MОм

4,000 МОм...20,000 МОм

±(0,07Zx + 41 е.м.р)

4,0°

параллельная

4 MОм

400,0 кОм...3,9999 МОм

±(0,025Zx + 3 е.м.р)

1,4°

параллельная

400 кОм

40,00 кОм...399,99 кОм

±(0,01Zx + 4 е.м.р)

0,6°

параллельная

40 кОм

4,000 кОм...39,999 кОм

±(0,01Zx + 4 е.м.р)

0,6°

последовательная или параллельная

4 кОм

400,0 Ом...3,9999 кОм

±(0,005Zx + 3 е.м.р)

0,3°

последовательная

400 Ом

40,00 Ом...399,99 Ом

±(0,005Zx + 3 е.м.р)

0,3°

последовательная

40 Ом

4,000 Ом...39,999 Ом

±(0,007Zx + 4 е.м.р)

0,4°

последовательная

4 Ом

0,4000 Ом...3,9999 Ом

±(0,02Zx + 6 е.м.р)

1,1°

последовательная

0,4 Ом

0,0000 Ом...0,3999 Ом

±(0,05Zx + 10 е.м.р)

-

последовательная

100 кГц

20 MОм

4,000 МОм...20,000 МОм

±(0,09Zx + 20 е.м.р)

5,2°

параллельная

4 MОм

400,0 кОм...3,9999 МОм

±(0,04Zx + 10 е.м.р)

2,3°

параллельная

400 кОм

40,00 кОм...399,99 кОм

±(0,015Zx + 4 е.м.р)

0,9°

параллельная

40 кОм

4,000 кОм...39,999 кОм

±(0,01Zx + 2 е.м.р)

0,6°

параллельная

4 кОм

400,0 Ом...3,9999 кОм

±(0,007Zx + 2 е.м.р)

0,4°

последовательная или параллельная

400 Ом

40,00 Ом...399,99 Ом

±(0,007Zx + 2 е.м.р)

0,4°

последовательная

40 Ом

4,000 Ом...39,999 Ом

±(0,01Zx + 5 е.м.р)

0,6°

последовательная

4 Ом

0,4000 Ом...3,9999 Ом

±(0,03Zx + 10 е.м.р)

1,7°

последовательная

0,4 Ом

0,0000 Ом...0,3999 Ом

±(0,07Zx + 20 е.м.р)

-

последовательная

Zх – измеренное значение импеданса.


Дисплей
2,8" LCD TFT, 4 1/2 разряда (первичный параметр)
Питание
Батарея литиевая, 5 В, 2600 мАч
Габаритные размеры
190 x 90 x 41 мм
Вес
400 г

Комплектация АМ-3128 - Измеритель RLC, Актаком

Измеритель RLC АМ-3128 - 1 шт.

Адаптер питания - 1 шт.

Кабель mini-USB - 1 шт.

Измерительные кабели "банан" - "крокодил" (красный/черный) - 1 к-т.

Калибровочная пластина - 1 шт.

Эксплуатационный документ - 1 шт.

Нет файлов
Гарантия
Гарантийное обслуживание на весь спектр товаров – от 1 года до 10 лет, в зависимости от торговой марки
Доставка
Доставка во все регионы Российской Федерации. До терминалов ТК доставка бесплатно
Техподдержка
Техническая и сервисная поддержка до покупки и после приобретения оборудования
Оперативность
Моментальное выставление счета на товар и предоставление коммерческого предложения по запросу заказчика
Специальные цены
Специальные цены на крупные партии и тендеры
Похожие товары
Цифровой RLC -метр. Тестовая частота 50 Гц..200 кГц. 15025 тестовых частот. Базовая погрешность 0,05%. Емкость (C) 0,00001 пФ-10 Ф, индуктивность (L) 0,00001 мкГн-100 кГн, сопротивление (Z, R, X, DCR) 0,00001 Ом-100 МОм, проводимость (Y, G, B) 0,00001 мкСм-100 См, добротности (Q) 0,00001-99999,9, тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение%. Посл. и параллельная схема замещения. ...
Цена:
139 920 ₽
Цифровой RLC-метр. Тестовая частота 20 Гц...200 кГц. 37 тестовых частот. Базовая погрешность 0,05%. Емкость (C) 0,00001 пФ-10 Ф, индуктивность (L) 0,00001 мкГн-100 кГн, сопротивление (Z, R, X, DCR) 0,00001 Ом-100 МОм, проводимость (Y, G, B) 0,00001 мкСм-100 См, добротности (Q) 0,00001-99999,9, тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение %. Посл. и параллельная схема замещения. Ав...
Цена:
167 904 ₽
Зажим-крокодил (кельвиновские пробники) применяется для подключения на входы анализатора компонентов Актаком АМ-3018 при измерении параметров электро- и радиокомпонентов при  четырехпроводной схеме подключения.
Цена:
10 080 ₽
Опция внешнего постоянного/ переменного напряжения смещения +/- 200 В для RLC-измерителей серии LCR-781хxG. Диапазон частот переменного сигнала смещения 0 Гц/DC ….2 МГц. Состав: коммутационный элемент (подключение к BNC входам прибора) с тестовой площадкой для подсоединения тестируемого выводного элемента (DIP), 2 провода подключения к внешнему источнику напряжения (черн/ красн).
Цена:
137 133 ₽
Получить КП
по списку
