Версия для печати

АМ-3125 - Измеритель RLC, Актаком

Артикул
АМ-3125
Госреестр
№ 55171-13
Гарантия
14 месяцев

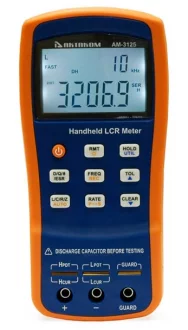

Высокопроизводительный портативный RLC-метр АМ-3125 обладает передовыми характеристиками современного прибора, позволяющего производить измерения параметров компонентов максимально точно, быстро и удобно.

Выборочный контроль качества на производственной линии.

Тестирование компонентов в ремонтных мастерских и сервисных службах.

Сортировка и отбор компонентов по параметрам.

Входной контроль при приёмке партии (особенно в полевых условиях).

Лабораторные исследования параметров при разработке и тестировании.

ФУНКЦИИ
Измеряемые параметры
Первичные: L / C / R / Z
Вторичные: В / Q / Θ / ESR
Диапазоны измерений
Сопротивление: 0,3999 Ом; ...; 10,000 МОм
Индуктивность: 3,999 мкГн; ...; 1000,0 Гн
Ёмкость: 3,999 пФ; ...; 20,000 мФ
Добротность/Тангенс угла потерь: 0,0001...9999
Эквивалентные схемы замещения
Последовательная и параллельная
Режимы измерения
Автоматический и ручной
Выбор диапазона
Автоматический
Тестовые входы
5-ти проводная схема (щупы или пинцет Кельвина)
3-х проводная схема (для коротких выводов с зажимом "крокодил")
Скорость измерений
Быстрая: 4 изм./с
Медленная: 1,5 изм/с
Калибровка
Короткозамкнутая, Открытая
Режим допусков
1% / 5% / 10% / 20%
Защита входов
0,1 А / 250 В
Интерфейс
Mini-USB (виртуальный последовательный порт)
Тестовая частота
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Тестовое напряжение
0,6 В (с.к.з.)
Выходной импеданс
100 Ом
Тип дисплея
ЖКИ, 2 параметра
Подсветка
при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек
при питании от адаптера: непрерывная подсветка до ручного отключения
Показания
первичные параметры: 40 000 отсчётов
вторичные параметры: разрешение - 0,0001
Базовая погрешность
0,25%
Тип батарей
Аккумуляторы 8,4 В Ni-MH 200 mAH (LH-200H7C)
Сетевой адаптер
вход: 220 В (1±10%) / 50 Гц
выход: 12...15 В (пост.)
Рабочий ток
макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)
Потребляемый ток в выкл. сост.
2 мкА
Время работы батарей
6 часов (типично для новых заряж. Ni-MH батарей)
Автоотключение питания
5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
Индикатор разряда батарей
<6,8 В
Стандарт безопасности
IEC 61010-1:2001; IEC 61326-2-1:2005
Рабочие условия
0...40°С, влажность <90%
Габаритные размеры
190х90х41 мм
Масса
350 г


Диапазоны измерений:
Сопротивление
0,3999 Ом; ...; 10,000 МОм
Индуктивность
3,999 мкГн; ...; 1000,0 Гн
Ёмкость
3,999 пФ; ...; 20,000 мФ
Добротность / Тангенс угла потерь
0,0001...9999
Тестовая частота
До 100 кГц
Базовая погрешность
0,25%
Разрешение
0,0001 при измерении добротности и тангенса угла диэлектрических потерь
Высокая скорость измерений
До 4 изм/с
Возможность процентного отображения и режим многоступенчатого компаратора
4-проводная схема измерения
Сканирующий режим определения типа тестируемого компонента
Фиксированный выходной импеданс
100 Ом
Фиксация текущего, минимального, максимального и среднего значения
Яркий, современный дизайн
Ультра-малое энергопотребление (25 мА)
Mini-USB интерфейс для быстрого подключения к ПК и обработки данных
Габаритные размеры
190х90х41 мм
Масса
350 г
Габариты в упаковочной таре
100х210х260 мм, вес 1,1 кг.

Измеритель RLC АМ-3125 - 1 шт.

Щупы Кельвина (5-ти проводные) - 1 шт.

Пинцет-адаптер для SMD компонентов АСА-3123 - 1 шт.

Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) - 2 шт.

Аккумуляторная батарея 8,4 В NiMH 200 mAH - 1 шт.

Сетевой адаптер - 1 шт.

Кабель mini-USB для подключения к ПК - 1 шт.

Руководство по эксплуатации - 1 шт.

Программное обеспечение Aktakom Mini RLC Smart Aktakom Mini RLC Smart Программное обеспечение.
