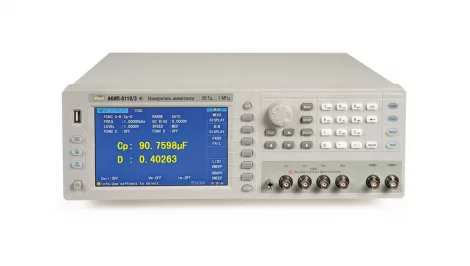

АКИП-6110/1 - Измеритель иммитанса

Измеряемые параметры

комплексное сопротивление на переменном токе (R, Z, X), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг°/rad,Turns-Ratio (коэф. трансф.), Turns (витки обмоток), Phase (фазовый угол), Lk (индуктивность утечки)

Погрешность

0,05%

Электрическое сопротивление (от)

0,01 мОм

Электрическое сопротивление (до)

100 МОм

Разрешение (R)

0,01 мОм

Электрическая емкость (от)

0,01 нФ

Электрическая емкость (до)

10 Ф

Разрешение (C)

0,01 нФ

Индуктивность (от)

0,01 мкГн

Индуктивность (до)

100 кГн

Разрешение (L)

0,01 мкГн

Частота тест сигнала

20Гц -300 кГц

Диапазон частот

разреш. 1 мГц (38 предуст. номиналов)

Особенности

Скорость измерения - 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.). Усреднение значений (1/…../255). Допусковый контроль (Pass/Fail) в режимах - «абс. знач./Δ-изм/ %». Большой цветной графический ЖК-дисплей (6 разрядов). Табличные измерения (List - тест по 10 точкам «частота / уровень/ пост. смещение «напряжение - ток»). Переключаемый вых. импеданс (10/ 250 / 50/ 100 Ом). Режимы калибровки - КЗ/ ХХ/ Согласов.(Load). Внутр. память (100 ячеек/ профили настроек). Гнездо USB на передней панели для flash-накопителя. Опция - GPIB

Интерфейс

RS-232, USB (Host/ Device), Handler (сортировщик)

Уровень тест сигнала

5 мВ – 2 Вскз, 50 мкА – 100 мАскз
