SAG1021I - Опция, АКИП

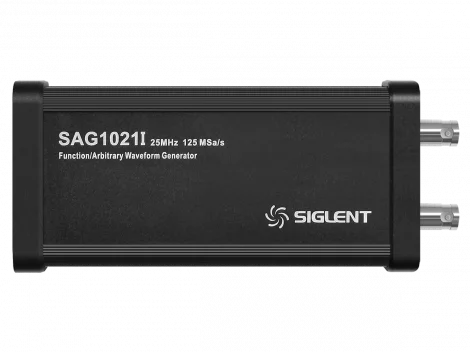

Внешний модуль генератора сигналов SAG1021I.

Максимальная выходная частота (синус) – 25 МГц – для осциллографов серий АКИП-4131А, АКИП-4126Е, АКИП-4134, АКИП-4135, АКИП-4144, АКИП-4149, АКИП-4154.

Максимальная выходная частота (синус) – 50 МГц – для осциллографов серий АКИП-4156, АКИП-4157.

Для работы с осциллографами серии АКИП-4135 необходимо приобретении программной опции SDS6000Pro-FG.

Для осциллографов серий АКИП-4131А, АКИП-4126Е, АКИП-4134, АКИП-4144, АКИП-4149, АКИП-4154, АКИП-4156, АКИП-4157 программная опция не требуется, необходим только модуль.

Частота дискретизации 125 Мвыб/с,

45 предустановленных форм сигнала,

Разрядность ЦАП 14 бит,

Длина памяти для произвольной формы - 16000 точек.

Выходной уровень до 1,5 Впик (50 Ом).

Номинальное напряжение изоляции: ± 42 Впик.
