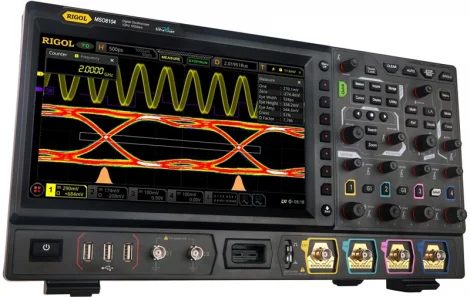

Rigol MSO8104 - Осциллограф смешанных сигналов

Артикул
MSO8104
Гарантия
36 месяцев

Цифровой осциллограф смешанных сигналов Rigol MSO8104 использует новейшую разработку компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. В осциллографе Rigol MSO8104 имеется большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный запуск.

Осциллограф смешанных сигналов Rigol MSO8104 может объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Столь широкая функциональность достигается путём установки дополнительных опций. Это позволяет применять осциллограф Rigol MSO8104 для решения очень широкого круга измерительных задач.

Особенностью осциллографа смешанных сигналов Rigol MSO8104 является возможность модернизации его параметров, включая возможность увеличения полосы пропускания до 2 ГГц. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.

Характеристика
Значение
Полоса пропускания
50 Ом
1000 МГц
2000 МГц (опция MSO8000-BW10T20)
При всех включенных каналах максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц
1 МОм
500 МГц
Режим дискретизации
Реальное время
Количество каналов
4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации
Макс. скорость захвата осциллограмм
≥600000 осц./с
Регистрация
Режим
Обычный
Пиковый детектор: 400 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение: 12 бит
Максимальная дискретизация(реальное время)
Аналоговые каналы:
10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы)
При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса ограничена 1 ГГц
Цифровые каналы:
1,25 Гвыб/с на канал
Глубина записи
Аналоговые каналы:
500 М точек (250 М точек - два канала; 125 М точек - все каналы)
Цифровые каналы:
62,5 М точек
Параметры вертикальной системы
Аналоговые каналы
Связь по входу
открытый, закрытый
Входной импеданс
1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1%
Учет ослабления пробников
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
Определение пробников
автоматическое определение пробников Rigol
Максимальное входное напряжение
1 МОм
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
50 Ом
5 Вскз
Вертикальное разрешение
8 бит
Вертикальное отклонение
1 МОм
1 мВ/дел ~ 10 В/дел
50 Ом
1 мВ/дел ~ 1 В/дел
Диапазон смещения
1 МОм
±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )
50 Ом
±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел)
Динамический диапазон
±5 дел (8 бит)
Ограничение полосы пропускания
1 МОм
20 МГц, 250 МГц; выбирается для каждого канала
50 Ом
20 МГц
Погрешность коэффициента усиления
±2% от полной шкалы
Погрешность смещения
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита
±8 кВ (на входе BNC)
Изоляция между каналами
≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
Цифровые каналы
Группировка каналов
16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15)
Диапазон порогов
±20 В с шагом 10 мВ
Погрешность установки порога
±(100 мВ + 3% от установленного значения)
Уровень порогов
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
Максимальное входное напряжение
±40 В Впик CAT I; переходное перенапряжение 800 Впик
Максимальный динамический диапазон
±10 В + значение порога
Минимальный размах напряжения
500 мВп-п
Входной импеданс
~101 кОм || 8 пФ
Вертикальное разрешение
1 бит
Параметры
горизонтальной системы
Аналоговые каналы
Коэффициент развертки
200 пс/дел ~ 1000 с/дел
Временное разрешение
2 пс
Погрешность временной баз
±1 ppm ± 2 ppm/год
Максимальная задержка
Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел
Диапазон коррекции смещения между каналами
±100 нс
Режимы
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
Цифровые каналы
Минимальная определяемая длительность импульса
3,2 нс
Максимальная входная частота
500 МГц
Задержка между каналами
1 нс (типично), 2 нс (максимально)
Измерения
Курсорные
Количество курсоров
2 пары XY курсоров
Режимы
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
Измерения в X-Y режиме
X = Канал 1, Y = Канал 2
Автоматические
Количество автоизмерений
41 тип
Источник
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
Режим измерения
обычный
с повышенной точностью (по всей длине памяти)
Максимальное количество
отображаемых на канал
33 типа
Вертикальные
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
Горизонтальные
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Другие
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Анализ
частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция)
Статистика
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции
Количество отображаемых одновременно
4
Операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend
Цветовая градация
Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT)
Максимальная длина
1 М точек
Тип окна
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Представление
полный дисплей, половина дисплея
Поиск пиков
максимум 15 пиков
Поиск и навигация
Тип
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
Отображение
таблица событий или навигации
Источник
любой аналоговый канал
Кнопки навигации
перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм
Pass / Fail
Источник
аналоговые каналы (CH1 ~ CH4)
Гистограмма
Источник
аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера
Тип
горизонтальные, вертикальные, измерение, измерение джиттера
Измерение
сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
Режим
во всех режимах, кроме ZOOM, XY, ROLL
Цветовая градация
Источник
аналоговые каналы (CH1 ~ CH4)
Темы
температура, интенсивность
Режим
во всех режимах
Декодирование
Стандартно
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Опционально
RS-232 / UART декодирование - опция MSO8000-COMP
I²C / SPI декодирование - опция MSO8000-EMBD
LIN / CAN декодирование - опция MSO8000-AUTO
FlexRay декодирование - опция MSO8000-FLEX
I²S декодирование - опция MSO8000-AUDIO
MIL-STD-1553 декодирование - опция MSO8000-AERO
Анализ глазковых диаграмм
(опция MSO8000-JITTER)
Источник
любой аналоговый канал
Измерение
высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность
Измерение джиттера
(опция MSO8000-JITTER)
Источник
любой аналоговый канал
Измерение
TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width
Отображение
Тренд, гистограмма

Система запуска

Генератор сигналов (опция MSO8000-AWG)

Количество каналов
2
Частота дискретизации
200 Мвыб/с
Вертикальное разрешение
14 бит
Максимальная частота
25 МГц
Стандартные формы
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал
Диапазон
100 мГц...25 МГц
Неравномерность
±0,5 дБ (относительно 1 кГц)
Гармонические искажения
-40 дБн
Негармонические искажения
-40 дБн
Коэффициент гармоник
1%
Отношение сигнал / шум
40 дБ
Прямоугольный / Импульсный сигнал
Диапазон прямоугольного
сигнала
100 мГц...15 МГц
Диапазон импульсного
сигнала
100 мГц...1 МГц
Время нарастания / спада
< 15 нс
Выброс
< 5%
Коэффициент заполнения
50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал
Разрешение коэффициента заполнения
1% или 10 нс, что больше
Минимальная длительность импульса
20 нс
Разрешение длительности импульса
5 нс
Джиттер
5 нс
Пилообразный сигнал
Диапазон
100 мГц...100 кГц
Линейность
1%
Симметрия
0%...100%
Шумовой сигнал
Полоса
>25 МГц
Встроенные формы
Диапазон
100 мГц...1 МГц
Произвольная форма
Диапазон
100 мГц...10 МГц
Количество точек
2...16 К точек
Дополнительные свойства
поддержка сохранения и загрузки форм
Частота
Точность
100 ppm (<10 кГц), 50 ppm (>10 кГц)
Разрешение
100 мГц или 4 бит, что больше
Амплитуда
Уровень
20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)
Разрешение
100 мкВ или 3 бит, что больше
Точность (на частоте 1 кГц)
±(2% уст. значения + 1 мкВ)
Смещение
Уровень
±2,5 В (высокий импеданс)
±1,25 В (50 Ом)
Разрешение
100 мкВ или 3 бит, что больше
Точность
±(2%уст. значения + 5 мВ + 0,5% амплитуды)
Модуляция
Тип
АМ, ЧМ, ШИМ
АМ
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120%
ЧМ
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота
ШИМ
Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... максимальная несущая частота
Свипирование
Закон
линейный / логарифмический
Интервал свипирования
1 мс ... 500 с
Частота
Внутри диапазона частот
Пачки импульсов
Режим
N циклов, непрерывный
Количество импульсов
1 ... 1 000 000
Период
1 мкс ... 500 с
Задержка
0...100 с
Источник запуска
внутренний, ручной

Цифровой вольтметр

Источник
аналоговые каналы (CH1 ~ CH4)
Функция измерения
DC, AC+DC RMS, AC RMS
Разрешение
ACV/DCV: 3 бита
Режим измерения
диаграмма, превышение свыше 3 с

Частотомер

Общие параметры
Источник
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний
Разрешение
6 бит, пользовательская
Максимальная частота
максимальная частота аналогового канала или 1,2 ГГц (что меньше)
Функция измерения
частота, период, счет импульсов
Суммирование
Источник
48-бит счетчика
Фронт
подсчет количества нарастающих фронтов
Временная база
внутренний источник опорной частоты

Дисплей

Тип дисплея
диагональ 10,1", емкостной сенсорный мультитач
Разрешение дисплея
1024 (по горизонтали) × 600 (по вертикали) точек
Сетка
10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение
выкл; от 100 мс до 10 с; бесконечно
Яркость
256 уровней (ЖК HDMI)

Энергонезавсисмая память

Формат сохранения
настройки
setup (*.stp)
изображения
image (*.png, *.bmp, *.tif, *.jpg)
осциллограммы и данные
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)
Опорные осциллограммы
10 осциллограмм

Порты ввода / вывода

USB 2.0 Hi-speed Host
3 на передней панели, 1 на задней панели
USB 2.0 Hi-speed Device
1 на задней панели (совместимость с USBTMC)
LAN
1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB
адаптер USB-GPIB (опция)
WEB интерфейс
поддержка VNC Web
HDMI видеовыход
1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход
Разъем
BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
Выход синхронизации
(Trig Out)
Импульсный сигнал синхронизации
Выход "Годен / Не годен" (Pass / Fail)
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
10 M In/Out
Вход
Импеданс 50 Ом
Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм)
Частота 10 МГц ± 10 ppm
Выход
Импеданс 50 Ом
Амплитуда 1,5 Впп (синусоидальная форма)
Выход компенсации пробника
Частота
меандр 1 кГц
Амплитуда
3 Вп-п

Питание

Напряжение
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность
<250 Вт
Предохранитель
3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры
410 мм × 224 мм × 135 мм (Ш*В*Г)
Вес
4,0 кг без упаковки
9,2 кг с упаковкой


Полоса пропускания
1 ГГц (2 ГГц - опция)
Количество каналов
4 аналоговых + 16 цифровых (опция)
Максимальная частота дискретизации
10 Гвыб/с (5 Гвыб/с - два канала, 2,5 Гвыб/с каждый канал)
Максимальная память
500 М точек
Скорость захвата
600000 осц./с
Цифровой вольтметр
Частотомер
Дисплей
10,1", цветной, сенсорный, 1024 х 600
Габаритные размеры
410 × 224 × 135 мм
Вес
4,0 кг без упаковки; 9,2 кг с упаковкой

Осциллограф MSO8104 - 1 шт.

Кабель питания - 1 шт.

USB кабель - 1 шт.

Пассивный высокоимпедансный пробник (500 МГц) RP3500A - 4 шт.

Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A - 2 шт.

Краткое руководство по эксплуатации - 1 шт.

Дополнительная комплектация:

Опции расширения функциональности:

MSO8000-COMP Опция анализа и запуска по шинам RS-232/UART.

MSO8000-EMBD Опция анализа и запуска по шинам I²C и SPI.

MSO8000-AUTO Опция анализа и запуска по шинам CAN и LIN.

MSO8000-FLEX Опция анализа и запуска по шинам FlexRay.

MSO8000-AUDIOОпция анализа и запуска по шинам I²S (доступна только для MSO5XX4 или для MSO5XX2 с опцией MSO5000-4CH).

MSO8000-AERO Опция анализа и запуска по шинам MIL-STD-1553.

MSO8000-AWG Опция двухканального генератора сигналов.

MSO8000-PWR Опция анализа мощности.

MSO8000-JITTER Опция измерения джиттера и анализ глазковых диаграмм.

MSO8000-BND Комплект опций, включающий MSO8000-COMP, MSO8000-EMBD, MSO8000-AUTO, MSO8000-FLEX, MSO8000-AUDIO, MSO8000-AERO, MSO8000-AWG, MSO8000-PWR, MSO8000-JITTER.

Дополнительные аксессуары и принадлежности:

RPL2316 Логический пробник 16-ти канальный.

RP7150 Активный дифференциальный пробник (1,5 ГГц).

RP7080 Активный дифференциальный пробник (800 МГц).

RP7150S Активный пробник (1,5 ГГц).

RP7080S Активный пробник (800 МГц).

RM6041 Комплект для монтажа в стойку.

USB-GPIB Интерфейс USB-GPIB.

NFP-3 Комплект датчиков ближнего поля.

RPA246 Корректор разности фаз при анализе мощности.

Нет файлов
Гарантия
Гарантийное обслуживание на весь спектр товаров – от 1 года до 10 лет, в зависимости от торговой марки
Доставка
Доставка во все регионы Российской Федерации. До терминалов ТК доставка бесплатно
Техподдержка
Техническая и сервисная поддержка до покупки и после приобретения оборудования
Оперативность
Моментальное выставление счета на товар и предоставление коммерческого предложения по запросу заказчика
Специальные цены
Специальные цены на крупные партии и тендеры
Похожие товары
4 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Математ.операции, ...
Цена:
56 340 ₽
4 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Математ. операции, БПФ. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, л...
Цена:
62 280 ₽
Получить КП
по списку
