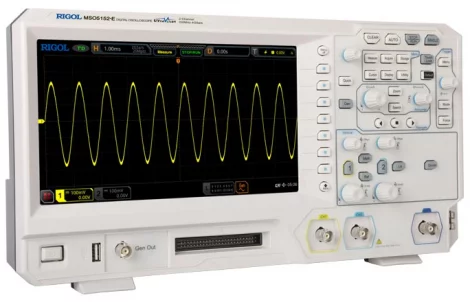

Rigol MSO5152-E - Цифровой осциллограф

Артикул
MSO5152-E
Гарантия
36 месяцев

Характеристики Rigol MSO5152-E - Цифровой осциллограф

Цифровой осциллограф Rigol MSO5152-E предлагает инженерам функциональные возможности для решения практически любых измерительных задач. Благодаря возможности установки дополнительных опций, осциллограф Rigol MSO5152-E способен объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Среди особенностей осциллографа MSO5152-E также следует упомянуть возможность строить диаграммы Боде (логарифмические амплитудно-фазовые частотные характеристики), что превращает осциллограф в измеритель АЧХ.

В цифровом осциллографе MSO5152-E используется разработанный компанией Rigol процессор "Phoenix". Это обеспечивает частоту дискретизации в реальном времени до 4 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 100 М точек, скорость захвата осциллограмм до 500000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. Применение в осциллографе MSO5152-E большого сенсорного дисплея сделало пользовательский интерфейс простым и удобным, в том числе появилась возможность использовать зональный триггер.

Характеристика

Значение

Полоса пропускания

150 МГц

Режим дискретизации

Реальное время

Количество каналов

2 аналоговых + 16 цифровых (опция PLA2216)

Макс. скорость захвата осциллограмм

≥300000 осц./сек

Регистрация

Режим

Обычный
Пиковый детектор: 500 пс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение 12 бит

Макс. дискретизация (реальное время)

Аналоговые каналы:
4 Гвыб/сек (2 Гвыб/сек - все каналы)

Цифровые каналы:
1 Гвыб/сек на канал

Глубина записи

Аналоговые каналы:
50 М точек (25 М точек - все каналы) - стандартно
100 М точек (50 М точек - все каналы) - опция MSO5000-E-1RL

Цифровые каналы:
25 М точек

Параметры вертикальной системы

Аналоговые каналы

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MОм ±1% || 17 пФ ±3 пФ

Учет ослабления пробников

0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X

Определение пробников

автоматическое определение пробников Rigol

Макс. входное напряжение

300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик

Вертикальное разрешение

8 бит

Вертикальное отклонение

500 мкВ/дел ~ 10 В/дел

Диапазон смещения

±1 В (500 мкВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )

Динамический диапазон

±5 дел (8 бит)

Ограничение полосы пропускания

20 МГц, выбирается для каждого канала

Погрешность коэфф. усиления

±3% от полной шкалы

Погрешность смещения

<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

ESD защита

±8 кВ (на входе BNC)

Изоляция между каналами

≥40 дБ, от DC до максимальной частоты

Цифровые каналы

Группировка каналов

16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15)

Диапазон порогов

±15 В с шагом 10 мВ

Погрешность установки порога

±(100 мВ + 3% от установленного значения)

Уровень порогов

TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем

Макс. входное напряжение

±40 В Впик CAT I; переходное перенапряжение 800 Впик

Макс. динамический диапазон

±10 В + значение порога

Мин. размах напряжения

500 мВп-п

Входной импеданс

~101 кОм || 8 пФ

Вертикальное разрешение

1 бит

Параметры
горизонтальной системы

Аналоговые каналы

Коэффициент развертки

2 нс/дел ~ 1000 с/дел

Временное разрешение

10 пс

Погрешность временной баз

±10 ppm ± 10 ppm/год

Максимальная задержка

Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с...100 дел

Диапазон коррекции смещения между каналами

±100 нс

Режимы

Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)

Цифровые каналы

Мин. определяемая длительность импульса

5 нс

Мах. входная частота

200 МГц

Задержка между каналами

2 нс (тип.), 5 нс (макс.)

Измерения

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип

Источник

аналоговые каналы, цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)

Режим измерения

обычный
с повышенной точностью (по всей длине памяти)

Макс. количество
отображаемых на канал

33 типа

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate

Другие

Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)

Анализ

частотомер, цифровой вольтметр, анализ мощности, гистограмма

Статистика

текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени

Математические операции

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, полосовой фильтр, режективный фильтр

Цветовая градация

Поддерживается в математических операциях, в т.ч. БПФ

БПФ (FFT)

Макс. длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Представление

полный дисплей, половина дисплея

Поиск пиков

макс. 15 пиков

Поиск и навигация

Тип

фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI

Отображение

таблица событий или навигации

Источник

любой аналоговый канал

Кнопки навигации

перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям

Анализ осциллограмм

Запись

Сохранение

Сохранение тестируемого сигнала по кадрам по событиям запуска.
Максимальное количество кадров 450 000

Источник

Любой аналоговый или цифровой канал

Анализ

Поддержка воспроизведения кадра за кадром или непрерывного воспроизведения; возможность вычисления, измерения и декодирования осциллограмм

Pass / Fail

Источник

аналоговые каналы

Гистограмма

Источник

аналоговые каналы , результат автоизмерений

Тип

горизонтальные, вертикальные, измерение

Измерение

сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала, сигма, X

Режим

во всех режимах, исключая ZOOM, XY, ROLL

Цветовая градация

Источник

аналоговые каналы

Темы

температура, интенсивность

Режим

во всех режимах

Декодирование

Стандартно

Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)

Опционально

RS-232 / UART декодирование - опция MSO5000-COMP
I²C / SPI декодирование - опция MSO5000-EMBD
LIN / CAN декодирование - опция MSO5000-AUTO
FlexRay декодирование - опция MSO5000-FLEX
I²S декодирование - опция MSO5000-AUDIO
MIL-STD-1553 декодирование - опция MSO5000-AERO

Система запуска

Источник запуска

аналоговые каналы , цифровые каналы (D0 ~ D15), внешний запуск, внешний запуск/5, по сети

Режим запуска

Авто, обычный, одиночный

Тип связи

AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц)

Шумовая режекция

Вкл / Выкл

Блокировка уровня запуска

8 нс ~ 10 с

Полоса запуска

Внутренний

аналоговая полоса осциллографа

Внешний

200 МГц

Чувствительность триггера

Внутренний

<10 мВ/дел: 1 деление или 5 мВп-п, что меньше
≥10 мВ/дел: 0,5 деления

Внешний

200 мВп-п, DC~200 МГц

Внешний/5

1 Вп-п, DC~200 МГц

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Внешний

±1 В

Внешний/5

±5 В

Сеть

фикс. 50%

Зональный триггер

Установка

нарисованная вручную область на экране

Условие запуска

пересекается "Intersect" или не пересекается "Not Intersect"

Источник запуска

аналоговые каналы (CH1 ~ CH2), только для одного канала

Типы запуска

Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553

Запуск по фронту

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15), внешний, внешний/5, сеть

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

Запуск по скорости нарастания

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Диапазон установок

800 пс ~ 10 с

Источник запуска

аналоговые каналы (CH1 ~ CH2)

Запуск по видеосигналу

Система

NTSC, PAL и SECAM

Стандарт

480P, 576P, 720P, 1080P, 1080i HDTV

Источник запуска

аналоговые каналы (CH1 ~ CH2)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

Запуск по истечении времени

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Время

16 нс ~ 10 с

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

Запуск по ранту

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH2)

Запуск по окну

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

Запуск Установка / Удержание

Фронт

нарастающий, спадающий

Установка времени

8 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

RS-232 / UART запуск
(опция MSO5000-COMP)

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

I²C запуск
(опция MSO5000-EMBD)

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address & Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Длина

1 ~ 5 байт

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

SPI запуск
(опция MSO5000-EMBD)

Условие запуска

CS, TimeOut

Разрядность

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

CAN запуск
(опция MSO5000-AUTO)

Условие запуска

начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random

Тип сигнала

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 5 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

FlexRay запуск
(опция MSO5000-FLEY)

Условие запуска

Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).

Скорость

до 10 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

LIN запуск
(опция MSO5000-AUTO)

Условие запуска

Sync, ID, Data, Data&ID, Wakeup, Sleep, Error

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

I²S запуск
(опция MSO5000-AUDIO)

Тип канала

левый, правый, левый и правый

Условие сравнения

=, ≠, >, <, <>, ><

Режимы

I²S, LJ, RJ

Источник запуска

аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15)

MIL-STD-1553 запуск
(опция MSO5000-AERO)

Условие запуска

Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)

Источник запуска

аналоговые каналы (CH1 ~ CH2)

Генератор сигналов (опция MSO5000-E-AWG)

Количество каналов

1

Частота дискретизации

200 Мвыб/сек

Вертикальное разрешение

14 бит

Максимальная частота

25 МГц

Стандартные формы

синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой

Встроенные формы

sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус

Синусоидальный сигнал

Диапазон

100 мГц...25 МГц

Неравномерность

±0,5 дБ (относительно 1 кГц)

Гармонические искажения

-40 дБн

Негармонические искажения

-40 дБн

Коэффициент гармоник

1%

Отношение сигнал / шум

40 дБ

Прямоугольный / Импульсный сигнал

Диапазон прямоугольного
сигнала

100 мГц...15 МГц

Диапазон импульсного
сигнала

100 мГц...1 МГц

Время нарастания / спада

< 15 нс

Выброс

< 5%

Коэф. заполнения

50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал

Разрешение коэф. заполнения

1% или 10 нс, что больше

Мин. длительность импульса

20 нс

Разрешение длит.импульса

10 нс или 5 бит, что больше

Джиттер

5 нс

Пилообразный сигнал

Диапазон

100 мГц...100 кГц

Линейность

1%

Симметрия

0%...100%

Шумовой сигнал

Полоса

>25 МГц

Встроенные формы

Диапазон

100 мГц...1 МГц

Произвольная форма

Диапазон

100 мГц...10 МГц

Количество точек

2...16 К точек

Доп. свойства

поддержка сохранения и загрузки форм

Частота

Точность

100 ppm (<10 кГц), 50 ppm (>10 кГц)

Разрешение

100 мГц или 4 бит, что больше

Амплитуда

Уровень

20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)

Разрешение

100 мкВ или 3 бит, что больше

Точность

2% (на частоте 1 кГц)

Смещение

Уровень

±2,5 В (высокий импеданс)
±1,25 В (50 Ом)

Разрешение

100 мкВ или 3 бит, что больше

Точность

±(2%уст.значения + 5 мВ + 0,5%амплитуды)

Модуляция

Тип

АМ, ЧМ, ШИМ

АМ

Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120%

ЧМ

Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота

ШИМ

Модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... макс. несущая частота

Свипирование

Закон

линейный / логарифмический

Интервал свипирования

1 мс ... 500 с

Частота

Внутри диапазона частот

Пачки импульсов

Режим

N циклов, непрерывный

Количество импульсов

1 ... 1 000 000

Период

1 мкс ... 500 с

Задержка

0...500 с

Источник запуска

внутренний, ручной

Цифровой вольтметр

Источник

аналоговые каналы

Функция измерения

DC, AC+DC RMS, AC RMS

Разрешение

ACV/DCV: 3 бита

Режим измерения

диаграмма, превышение свыше 3 сек

Частотомер

Общие параметры

Источник

аналоговые каналы, цифровые каналы (D0 ~ D15)

Разрешение

6 бит, пользовательская

Макс. частота

макс. частота аналогового канала

Функция измерения

Частота, период, счет импульсов

Суммирование

Источник

48-бит счетчика

Фронт

подсчет количества нарастающих фронтов

Временная база

внутренний источник опорной частоты

Диаграммы Боде

Начальная частота

10 Гц...25 МГц

Конечная частота

100 Гц...25 МГц

Точки/Декады

10...300 МГц

Выходная амплитуда

20 мВ...5 В (высокий импеданс)
10 мВ...2,5 В (50 Ом)

Дисплей

Тип дисплея

диагональ 9", ёмкостный сенсорный мультитач

Разрешение дисплея

1024 (по горизонтали) × 600 (по вертикали) точек

Сетка

10 делений (по вертикали) x 8 делений (по горизонтали)

Послесвечение

выкл; от 100 мс до 10 с; бесконечно

Яркость

256 уровней (ЖК HDMI)

Энергонезависимая память

Формат сохранения

настройки

setup (*.stp)

изображения

image (*.png, *.bmp, *.tif, *.jpg)

осциллограммы и данные

CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)

Опорные осциллограммы

10 осциллограмм

Порты ввода / вывода

USB 2.0 Hi-speed Host

1 на передней панели

USB 2.0 Hi-speed Device

1 на задней панели (совместимость с USBTMC)

LAN

1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)

GPIB

адаптер USB-GPIB (опция)

WEB интерфейс

поддержка VNC Web

HDMI видеовыход

1 на задней панели (HDMI 1.4b, A plug)

Aux Output комбинированный выход

Разъем

BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)

Выход синхронизации
(Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

3 Вп-п

Питание

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

<75 Вт

Предохранитель

4 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры

367 мм × 200 мм × 130 мм (Ш*В*Г)

Вес

3,5 кг без упаковки
5,8 кг с упаковкой


Количество каналов
2 аналоговых + 16 цифровых (опция)
Полоса пропускания
150 МГц
Макс. частота дискретизации
4 Гвыб/с (2 Гвыб/с каждый канал)
Макс. память
50 М точек (100 М - опция)
Цифровой вольтметр
Частотомер
Встроенный генератор
Опция
Интерфейс
USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция)
Габаритные размеры
367 x 200 x 130 мм
Вес
3,5 кг

Комплектация Rigol MSO5152-E - Цифровой осциллограф

Осциллограф Rigol MSO5152-E - 1 шт.

Кабель питания - 1 шт.

Кабель USB - 1 шт.

Пассивные пробники PVP2350 - 2 шт.

Краткое руководство - 1 шт.

Нет файлов
Гарантия
Гарантийное обслуживание на весь спектр товаров – от 1 года до 10 лет, в зависимости от торговой марки
Доставка
Доставка во все регионы Российской Федерации. До терминалов ТК доставка бесплатно
Техподдержка
Техническая и сервисная поддержка до покупки и после приобретения оборудования
Оперативность
Моментальное выставление счета на товар и предоставление коммерческого предложения по запросу заказчика
Специальные цены
Специальные цены на крупные партии и тендеры
Похожие товары
4 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Математ.операции, ...
Цена:
64 494 ₽
4 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Математ. операции, БПФ. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, л...
Цена:
71 298 ₽
Получить КП
по списку
