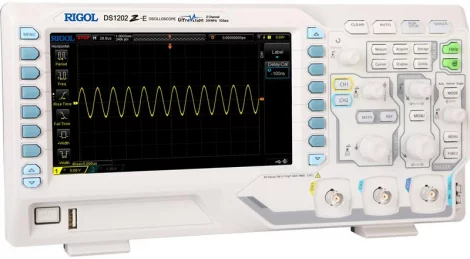

Rigol DS1202Z-E - Цифровой осциллограф

Артикул
DS1202Z-E
Гарантия
36 месяцев

Характеристики Rigol DS1202Z-E - Цифровой осциллограф

Цифровой осциллограф Rigol DS1202Z-E обладает превосходными техническими характеристиками и широким набором функций, необходимым для исследования и отладки различных электронных схем. Применение в цифровом осциллографе Rigol DS1202Z-E инновационной технологии UltraVision позволило добиться высокой скорости захвата осциллограмм и большой глубины записи, а также обеспечить удобную навигацию по захваченному сигналу. У осциллографа Rigol DS1202Z-E имеется возможность синхронизации и декодирования сигналов последовательных шин, что позволяет использовать этот прибор для разработки и анализа встраиваемых систем.

Характеристика

Значение


Полоса пропускания

200 MГц


Режим дискретизации

Реальное время


Количество каналов

2 аналоговых + вход внешнего запуска


Регистрация

Режим

Обычный
Пиковый детектор 4 нс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
Высокое разрешение 12 бит


Макс. дискретизация (реальное время)

1 Гвыб/сек (500 Мвыб/сек - 2 канала)


Вход

Связь по входу

открытый, закрытый, земля


Входной импеданс

1 MΩ±1% || 15 пФ ±3 пФ


Учет ослабления пробников

0,01х-1000х с шагом 1-2-5


Максимальное входное напряжение

300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п


Ограничение полосы пропускания

20 МГц, полный диапазон


Параметры
горизонтальной системы

Скорость захвата осциллограмм

30000 осц./сек


Интерполяция

(sin x)/x


Глубина записи (макс.)

24 М точек


Коэффициент развертки

2 нс/дел ~ 50 с/дел, с шагом 1~2~5



Погрешность временной базы

≤±25 ppm


Максимальная задержка

Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации)
Пост-запуск: 1 с....500 с


Режимы

Y-T, X-Y, самописец, задержка


Параметры вертикальной системы

Вертикальное разрешение

8 бит



Вертикальное отклонение

1 мВ/дел ~ 10 В/дел


Диапазон смещения

±2 В (1 мВ/дел ~ 499 мВ/дел),
±100 В (500 мВ/дел ~ 10 В/дел )


Полоса пропускания для аналогового периодического сигнала

DC ~ 200 МГц


Полоса пропускания для однократного сигнала

DC ~ 200 МГц


Ограничение полосы пропускания

20 МГц


Низкочастотный предел

≤5 Гц ( на входе BNC)


Время нарастания

≤1,75 нс (типичное)


Погрешность коэф. усиления

<10 мВ: ±4% от полной шкалы
≥10 мВ: ±3% от полной шкалы


Погрешность смещения

±0,1 дел ±2 мВ ±1% смещения


Изоляция между каналами

≥40 дБ


Измерения

Курсорные

ручные (ΔV, ΔT, 1/ΔT), слежение, авто


Автоматические

Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance


Отображение

5 измерений одновременно


Статистика

Среднее, максимальное, минимальное, девиация, количество измерений


Частотомер

встроенный, 6 разрядов


Математические операции

A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр


FFT окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник


Отображение в режиме БПФ

полное окно, половина окна


Масштаб для FFT окна

dB/dBm, Vrms


Фильтр

ФНЧ, ФВЧ, полосовой, режекторный


Количество шин для декодирования

2


Декодирование

Parallel, RS-232/UART , I²C, SPI


Система запуска

Характеристики

Значене

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Внешний

±4 В

Режим запуска

Авто, обычный, одиночный

Фильтрация

Срез ФВЧ (75 кГц), ФНЧ (75 кГц)

Блокировка уровня запуска

16 нс ~ 10 с

Чувствительность триггера

1 дел (< 5 мВ); 0,3 дел (>5 мВ)

Запуск по фронту

нарастающий, спадающий, нарастающий & спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

8 нс ~ 10 с

Запуск по ранту

условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

диапазон установок

8 нс ~ 10 с

Запуск по окну

Фронт

нарастающий, спадающий, нарастающий & спадающий

Позиция запуска

Вход, выход, время

Ширина окна (время)

8 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

16 нс ~ 10 с

Номер фронта

1 ~ 65535

Скорость нарастания

Скорость сигнала

положительная или отрицательная полярность: >, <, <>

Условие запуска

8 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Cтандарт

480P, 576P HDTV

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, <>, ><

Длительность задержки

8 нс ~ 10 с

Запуск по истечении времени

Фронт

нарастающий, спадающий, нарастающий & спадающий

Установка времени

16 нс ~ 10 с

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, <>

Длительность

8 нс ~ 10 с

Запуск Установка / Удержание (Setup / Hold)

Фронт

нарастающий, спадающий

Установка

H, L

Время установки

8 нс ~ 1 с

Время удержания

8 нс ~ 1 с

RS-232/UART запуск

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Скорость

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,
230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская

Разрядность

5 бит, 6 бит, 7 бит, 8 бит

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, A&D

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

от 0 до 127, от 0 до 255, от 0 до 1023

Длина

1 ~ 5 байт

SPI запуск

Условие

TimeOut, CS

Значение удержания

16 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

Основные технические характеристики

Дисплей

Тип дисплея

диагональ 7” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 480 (по вертикали) точек

Количество цветов

16 000 000 цветов (24 бит)

Послесвечение

мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно

Тип отображения

векторный, точками

Выход для компенсации пробника

Выходное напряжение (типичное)

амплитуда 3 Вп-п

Частота (типичное)

Меандр 1 кГц

Интерфейс

Стандартный

USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)

Питание

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

<50 Вт

Предохранитель

2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры

313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)

Вес

Около 2,9 кг ±0,2 кг (3,5 кг ±0,5 кг с упаковкой)


Количество каналов
2
Полоса пропускания
200 МГц
Частота дискретизации
1 Гвыб/с (500 Мвыб/с на 2 канала)
Макс. память
24 М
Скорость захвата
30000 осц/с
Интерфейс
USB-host, USB-device, LAN
Габаритные размеры
313,1 x 160,8 x 122,4 мм
Вес
2,9 кг

Комплектация Rigol DS1202Z-E - Цифровой осциллограф

Осциллограф Rigol DS1202Z-E - 1 шт.

Осциллографические щупы пассивные (350 МГц) - 2 шт.

Сетевой кабель - 1 шт.

USB кабель для подключения к ПК - 1 шт.

Дополнительная комплектация:

Комплект для монтажа в стойку RM-DS1000Z.

Адаптер USB-GPIB.

Пассивный пробник PVP2350.

Высоковольтный пробник RP1300H.

Токовый пробник RP1001C.

Токовый пробник RP1002C.

Токовый пробник RP1003C.

Токовый пробник RP1004C.

Токовый пробник RP1005C.

Блок питания для токовых пробников RP1000P.

Дифференциальный высоковольтный пробник RP1025D.

Дифференциальный высоковольтный пробник RP1050D.

Дифференциальный высоковольтный пробник RP1100D.

Адаптер 50 Ом ADP0150BNC.
