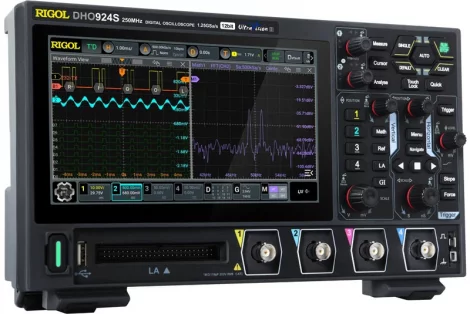

Rigol DHO914S - Цифровой осциллограф высокого разрешения

Артикул
DHO914S
Гарантия
36 месяцев

Характеристики Rigol DHO914S - Цифровой осциллограф высокого разрешения

Характеристика

Значение

Полоса пропускания

125 MГц

Режим дискретизации

Реальное время

Количество каналов

4 аналоговых + 16 цифровых (опция)

Минимальная детектируемая длительность импульса

Цифровые каналы (опция): 5 нс

Регистрация

Режим

Обычный
Пиковый детектор 1,6 нс (аналоговые каналы)
Усреднение (2, 4, 8, 16…65536 выборок)
Режим UltraAcquire: захват 1000000 осц/сек

Макс. дискретизация (реальное время)

Аналоговые каналы:1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала)

Параметры вертикальной системы

Связь по входу

открытый, закрытый, земля

Входной импеданс

Аналоговые каналы:
1 MΩ±1% || 15 пФ ±3 пФ

Цифровые каналы (опция):
около 101 кΩ || 8 пФ

Учет ослабления пробников

0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X

Максимальное входное напряжение


Аналоговые каналы:
300 Вскз CAT I, 400 Вп-п (DC+Впик)

Цифровые каналы (опция):
40 Вскз CAT I
Переходное перенапряжение 800 Вп-п

Вертикальное разрешение

Аналоговые каналы:
12 бит

Цифровые каналы (опция):
1 бит

Аналоговые каналы

Вертикальное отклонение

200 мкВ/дел ~ 10 В/дел

Диапазон смещения

±0,5 В (<500 мкВ/дел)
±1 В (500 мкВ/дел ~ 65 мВ/дел)
±8 В (65 мВ/дел ~ 270 мВ/дел)
±20 В (270 мкВ/дел ~ 2.75 В/дел)
±100 В (2.75 В/дел ~ 10 В/дел )

Динамический диапазон

±4 дел (12 бит)

Ограничение полосы пропускания

20 МГц, полный диапазон

Время нарастания

≤2,8 нс (типичное)

Погрешность коэф.усиления

≤5 мВ: ±2% от полной шкалы (типичное)
>5 мВ: ±1% от полной шкалы (типичное)

Погрешность смещения

≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

Изоляция между каналами

≥100:1

Цифровые каналы (опция)

Пороги

2 группы (D0 ~ D7, D8 ~ D15)

Уровень порогов

TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем

Диапазон значений порогов

±15 В с шагом 10 мВ

Погрешность установки порога

±(100 мВ + 3% от установленного значения)

Макс. динамический диапазон

±10 В + значение порога

Мин. размах напряжения

500 мВп-п

Параметры
горизонтальной системы

Скорость захвата осциллограмм

30000 осц./сек в векторном режиме
1000000 осц./сек в режиме UltraAcquire

Интерполяция

(sin x)/x

Глубина записи

50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала)

Коэффициент развертки

2 нс/дел ~ 500 с/дел, точная

Погрешность временной базы

≤±25 ppm ± 5 ppm/год

Максимальная задержка

Пред-запуск: - 5 дел
Пост-запуск: 1 с или 100 дел (что больше)

Режимы

Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)

Измерения

Измерения

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип с отображением 10 одновременно

Источник

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)

Окно измерений

основное, ZOOM

Режим "Все измерения"

Отображение 33 измерений (вертикальные и горизонтальные)

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate

Другие

Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)

Математические операции

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Цветовая градация

Поддерживается в математических операциях, в т.ч. БПФ

БПФ (FFT)

Макс. длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Представление

полный дисплей, половина дисплея

Поиск пиков

макс. 15 пиков

Поиск и навигация

Тип

фронт, импульс

Отображение

таблица событий с сохранением во внутреннюю память или USB-носитель

Источник

любой аналоговый канал

Типы

Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.

Анализ осциллограмм

Pass / Fail

Источник

аналоговые каналы (CH1 ~ CH4)

Запись осциллограмм

Анализ

Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
возможность вычисления, измерения и декодирования воспроизводимых сигналов

Источник

аналоговые каналы (CH1 ~ CH4)

Гистограмма

Источник

аналоговые каналы (CH1 ~ CH4), результат автоизмерений

Тип

горизонтальные, вертикальные, измерение

Измерение

Статистика: сумма, пик, максимальное, минимальное, размах
Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale

Режим

во всех режимах, кроме ZOOM, XY, ROLL

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

Декодирование

Стандартно

Параллельно, RS232/UART, I2C, SPI, LIN, CAN

Система запуска

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Режим запуска

Авто, обычный, одиночный

Тип связи

AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)

Шумовая режекция

Вкл / Выкл

Блокировка уровня запуска

8 нс ~ 10 с

Полоса запуска

аналоговая полоса осциллографа

Чувствительность триггера

Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)

Диапазон уровня запуска

±4.5 делений от центра экрана

Типы запуска

запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN

Запуск по фронту

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по скорости нарастания

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по видеосигналу

Система

NTSC, PAL и SECAM

Стандарт

480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по истечении времени (TimeOut)

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по ранту

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по окну

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск Установка / Удержание

Фронт

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

RS-232 / UART запуск

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address & Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

SPI запуск

Условие запуска

CS, TimeOut

Разрядностья

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

CAN запуск

Условие запуска

начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random

Тип сигнала

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 5 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

LIN запуск

Условие запуска

Sync, ID, Data, Data&ID, Wakeup, Sleep, Error

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)

Диаграммы Боде

Начальная частота

10 Гц...24.99 МГц

Конечная частота

100 Гц...24.99 МГц

Точки/Декады

10...300 МГц

Выходная амплитуда

20 мВ...5 В

Генератор

Характеристика

Значение

Количесто каналов

1

Частота дискретизации

156 Мвыб/сек

Вертикальное разрешение

14 бит

Максимальная частота

25 МГц

Стандартные формы

Синус, меандр, треугольный, шумовой, постоянный ток DC

Произвольная форма

поддерживается

Синус

Диапазон частот

2 мГц ~ 25 МГц

Нелинейность АЧХ

±0,5 дБ (относительно 1 кГц)

Гармонические искажения

-40 дБн

Негармонические искажения

-40 дБн

Общие гармонические искажения

1%

Отношение сигнал/шум

40 дБ

Меандр/Импульс

Диапазон частот

Меандр: 2 мГц ~ 15 МГц

Время нарастания / спада

<15 нс

Выброс

<5%

Коэффициент заполнения

1% ~99%

Джиттер

500 пс

Треугольный

Диапазон частот

2 мГц ~ 100 кГц

Линейность

1%

Симметрия

0% ~100%

Шумовой

Полоса

25 МГц

Произвольная форма

Диапазон частот

2 мГц ~ 10 МГц

Глубина записи

2 ~ 16 К точек

Частота

Точность

100 ppm

Разрешение

0,1 Гц или 4 бит (что больше)

Амплитуда

Диапазон

2 мВ ~ 10 В (≤ 10 МГц)
2 мВ ~ 5 В (> 10 МГц)

Точность

±(2% от установленного значения + 1 мВ) (частота = 1 кГц)

Разрешение

100 мкВ или 3 бит (что больше)

Смещение
постоянной составляющей

Диапазон

-5 В ~ 5 В

Точность

±(2% от установленного значения + 5 мВ ++ 0.5% амплитуды)

Разрешение

100 мкВ или 3 бит (что больше)

Модуляция

Тип

АМ, ЧМ, ШИМ

АМ

Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Глубина модуляции: 0% ... 120%

ЧМ

Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальная, прямоугольная, пилообразная
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Девиация: 2 мГц ... несущая частота

ФМ

Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой
Форма несущей: синусоидальная, прямоугольная, пилообразная
Источник: внутренний
Частота: 2 мГц ... 1 МГц
Девиация: 0° ~ 360°, по умолчанию 90°

Цифровой вольтметр

Источник

аналоговые каналы

Функция измерения

DC, AC+DC RMS, AC RMS

Разрешение

ACV/DCV: 3 бита

Звуковой сигнал

При выходе за пределы заданного диапазона

Частотомер

Общие параметры

Источник

аналоговые каналы , цифровые каналы (D0 ~ D15)

Разрешение

3-6 бит, пользовательская

Макс. частота

макс. частота аналогового канала

Функция измерения

частота. период, счет ипульсов

Суммирование

Источник

48-бит счетчика

Фронт

подсчет количества нарастающих фронтов

Временная база

внутренний источник опорной частоты

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дисплей

Тип дисплея

диагональ 7” , сенсорный, емкостной

Разрешение дисплея

1024 (по горизонтали) × 600 (по вертикали) точек

Сетка

10 (по горизонтали) x 8 (по вертикали)

Послесвечение

от 100 мс до 10 с, бесконечно

Яркость

256 уровней интенсивности (ЖК, HDMI)

Порты ввода / вывода

USB 2.0 Hi-speed Host

1 на передней панели

USB 2.0 Hi-speed Device

1 на задней панели

LAN

1 на задней панели (10/100 Base-T, поддержка LXI-C)

WEB интерфейс

поддержка Web Control interface

HDMI видеовыход

1 на задней панели (HDMI 1.4b, A plug)

Aux Output комбинированный выход

Разъем

BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)

Выход синхронизации
(Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

3 Вп-п

Выход генератора сигнала AFG OUT



1 на задней панели, BNC разъем

Процессор

Процессор

Cortex-A72 1.8 GHz, 6-ядер

Системная память

4 GB RAM

Операционная система

Android

Энергонезависимая память

8 GB

Питание

Интерфейс источника питания

Type-C

Напряжение питания

DC 12 V, 4 A

Потребляемая мощность

Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)

Массо-габаритные параметры

Габаритные размеры

265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г)

Вес

Около 1,78 кг (2,78 кг с упаковкой)

Комплектация Rigol DHO914S - Цифровой осциллограф высокого разрешения

Осциллограф DHO914S - 1 шт.

Сетевой адаптер - 1 шт.

Кабель заземления - 1 шт.

Пассивные пробники - 4 шт.

Гарантия
Гарантийное обслуживание на весь спектр товаров – от 1 года до 10 лет, в зависимости от торговой марки
Доставка
Доставка во все регионы Российской Федерации. До терминалов ТК доставка бесплатно
Техподдержка
Техническая и сервисная поддержка до покупки и после приобретения оборудования
Оперативность
Моментальное выставление счета на товар и предоставление коммерческого предложения по запросу заказчика
Специальные цены
Специальные цены на крупные партии и тендеры
Похожие товары
4 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Математ.операции, ...
Цена:
По запросу
4 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Математ. операции, БПФ. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, л...
Цена:
По запросу
2 аналоговых канала. 8 цифровых каналов (опция RTH-B1). Аналоговые каналы: полоса пропускания - 60 МГц (опции расширения полосы 100 МГц, 200 МГц, 350 МГц, 500 МГц); частота дискретизации - 5 Гвыб/с (2,5 Гвыб/с на канал); макс. память - 500 К; скорость захвата 50000 осц/сек; вертик. разрешение 10 бит; коэф. отклонения от 2 мВ/дел до 100 В/дел; вх. импеданс: 1 МОм; развертка от 1 нс/дел до 500 с/дел...
Цена:
По запросу
4 аналоговых канала. 8 цифровых каналов (опция RTH-B1). Аналоговые каналы: полоса пропускания - 60 МГц (опции расширения полосы 100 МГц, 200 МГц, 350 МГц, 500 МГц); частота дискретизации - 5 Гвыб/с (2,5 Гвыб/с на 2 канала, 1,25 Гвыб/сек - 4 канала); макс. память - 500 К; скорость захвата 50000 осц/сек; вертик. разрешение 10 бит; коэф. отклонения от 2 мВ/дел до 100 В/дел; вх. импеданс: 1 МОм; разве...
Цена:
По запросу
Получить КП
по списку
