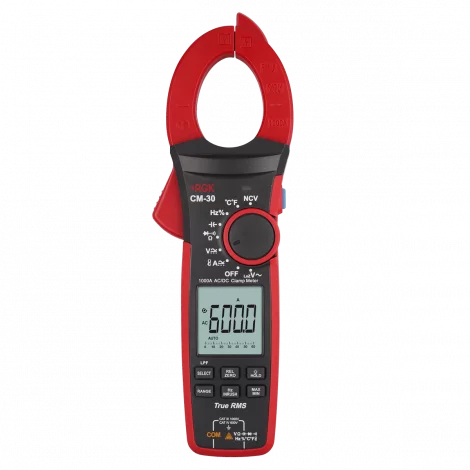

Токоизмерительные клещи RGK CM-30 - True RMS прибор для точного измерений больших значений силы постоянного или переменного тока, до 1000 А. Множество специализированных функций и возможность работы с проводниками сечением до 42 мм делают эту модель отличным выбором для диагностики и техобслуживания промышленного оборудования, установок, сетей.
INRUSH - регистрация пусковых токов и переходных процессов.
LoZ - режим пониженного сопротивления на входе для борьбы с паразитным напряжением и помехами.
LPF - фильтр низких частот необходим для диагностики инверторов и оборудования с частотно-регулируемым приводом.
NCV - датчик бесконтактного определения наличия напряжения в розетках и проводах.
REL - относительные измерения для быстрого сравнения с контрольным значением.
Измерение температуры при помощи термопары для проверки систем под нагрузкой.
Безопасность работ
Токовые клещи RGK CM-30 позволяют провести измерения силы тока без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.
Продуманная эргономика
Рядом с захватом клещей расположен защитный барьер, который препятствует случайному соскальзыванию руки пользователя в сторону линии под напряжением. Предусмотрен яркий фонарь для подсветки рабочей зоны - полезная особенность для слабоосвещенных распределительных коробок и шкафов. Органы управления расположены так, чтобы пользоваться всеми функциями было удобно одной рукой в защитной перчатке.
Дополнительные возможности
Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:
Измерение напряжения (постоянного и переменного);определение сопротивления;
контроль целостности цепи (прозвонка);
тестирование компонентов - диодов и конденсаторов.
Расширение диапазона
Рабочий диапазон устройства можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, а также позволяет тестировать силовые провода диаметром до 140 мм. Для подключения датчика к токоизмерительным клещам RGK CM-30 не требуются какие-либо адаптеры или переходники.
Параметры измерения силы постоянного тока |
||
Пределы измерений, А |
Разрешение (единица младшего разряда (е.м.р.)), А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
60,00 |
0,01 |
±(0,02●I+5 е.м.р.) |
600,0 |
0,1 |
|
1000 |
1 |
|
Примечание – I – измеренное значение переменного тока, А |
||
Параметры измерения силы переменного тока |
||
Пределы измерений, А |
Разрешение (единица младшего разряда (е.м.р.)), А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
60,00 |
0,01 |
±(0,02●I+9 е.м.р.) |
600,0 |
0,1 |
±(0,02●I+5 е.м.р.) |
1000 |
1 |
|
Примечание – I – измеренное значение переменного тока, А
|
Параметры измерения напряжения переменного тока |
|||
Пределы измерений, B |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), B |
Пределы допускаемой основной абсолютной погрешности измерений, В |
6,000 |
от 40 до 400 |
0,001 |
±(0,012●U+3 е.м.р.) |
60,00 |
0,01 |
||
600,0 |
0,1 |
±(0,01●U+8 е.м.р.) |
|
1000 |
1 |
||
Примечание – U – измеренное значение напряжение переменного тока, В |
Параметры измерения напряжения постоянного тока |
||
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
600,0 мВ |
0,1 мВ |
±(0,008●U+3 е.м.р.) |
6,000 В |
0,001 В |
±(0,005●U+5 е.м.р.) |
60,00 В |
0,01 В |
|
600,0 В |
0,1 В |
|
1000 B |
1 B |
|
Примечание – U – измеренное значение напряжение постоянного тока, В |
||
Параметры измерения электрического сопротивления постоянному току |
||
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
600,0 Ом |
0,1 Ом |
±(0,01●R+3 е.м.р.) |
6,000 кОм |
0,001 кОм |
±(0,01●R+2 е.м.р.) |
60,00 кОм |
0,01 кОм |
|
600,0 кОм |
0,1 кОм |
|
6,000 МОм |
0,001 МОм |
±(0,02●R+8 е.м.р.) |
60,00 МОм |
0,01 МОм |
|
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм |
||
Параметры измерения электрической ёмкости |
||
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, В |
60,00 нФ |
0,01 нФ |
±(0,04●С+25 е.м.р.) |
600,0 нФ |
0,1 нФ |
±(0,04●С+5 е.м.р.) |
6,000 мкФ |
0,001 мкФ |
|
60,00 мкФ |
0,01 мкФ |
|
600,0 мкФ |
0,1 мкФ |
|
6,000 мФ |
0,001 мФ |
±(0,10●С+9 е.м.р.) |
60,00 мФ |
0,01 мФ |
|
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K) |
||
Пределы измерений, °С |
Разрешение (единица младшего разряда (е.м.р.)) , °С |
Пределы допускаемой основной абсолютной погрешности измерений, °С 1) |
от –40 до +300 |
0,1 |
±(0,01●T+20 е.м.р.) |
от +300 до + 1000 |
1 |
±(0,01●T+2 е.м.р.) |
Примечание – T – измеренное значение температуры, °С;
|
||
Параметры измерения частоты |
||
Диапазон измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
10 Гц – 1 МГц |
0,01 Гц – 1 кГц |
±(0,001●F+3 е.м.р.) |
Примечания:
|
Температурный коэффициент |
|
Модификация |
Температурный коэффициент/°С |
RGK CM-30 |
0,1 |
Общие характеристики |
|
Разрядность дисплея |
6000 |
Отображение полярности |
автоматическое |
Индикация перегрузки |
"OL" или "-OL" |
Скорость выборки |
около 3 в секунду |
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей |
Дополнительная погрешность ± 1,0% |
Раскрытие клещей |
42 мм |
Класс защиты |
CAT III 1000 В, CAT IV 600 В |
Рабочие условия измерений:
|
|
Нормальные условия измерений:
|
|
Температура хранения
|
от -10 до +60 °C
|
Питание |
3 батареи, ААА |
Параметры электрического питания:
|
|
Габаритные размеры |
272 x 81 x 44 мм |
Масса |
0,447 кг |
Клещи токоизмерительные RGK CM-30 - 1 шт.
Комплект тестовых проводов - 1 шт.
Термопара типа K - 1 шт.
Мягкий чехол - 1 шт.
Батареи питания, 1,5 В (ААА) - 3 шт.
Руководство по эксплуатации - 1 шт.
