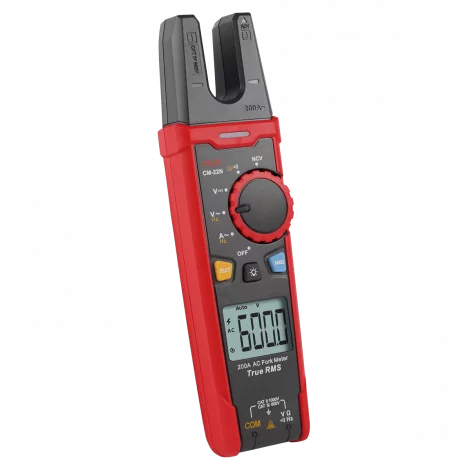

RGK CM-22N - Тестер напряжения

Параметры измерения силы переменного тока

Пределы измерений

Разрешение (единица младшего разряда (е.м.р.)), А

Пределы допускаемой основной абсолютной погрешности измерений, А

0,2A ≤ACA≤2.0A

0,1

±(0,018*А+2 е.м.р.)

2,0A ≤ACA ≤5,0A

±(0,018*А+3 е.м.р.)

5,0A ≤ACA ≤200A

±(0,018*А+5 е.м.р.)

Примечания:
А – измеренное значение силы переменного тока, А
Диапазон рабочей частоты 50Гц-60 Гц

Параметры измерения напряжения переменного тока частотой от 10 Гц до 10 кГц

Пределы измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, В

6,000 В

0,001 В

±(0,012*U+3 е.м.р.)

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

Примечание – U – измеренное значение напряжение переменного тока, В

Параметры измерения напряжения постоянного тока

Пределы измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, В

6,000 В

0,001 В

±(0,008*U+3 е.м.р.)

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

±(0,01*U+5 е.м.р.)

Примечание – U – измеренное значение напряжение постоянного тока, В

Параметры измерения электрического сопротивления постоянному току

Пределы измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм

600,0 Ом

0,1 Ом

±(0,012*R+2 е.м.р.)

6,000 кОм

0,001 кОм

±(0,01*R+2 е.м.р.)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

±(0,012*R+2 е.м.р.)

60,00 МОм

0,01 МОм

±(0,02*R+5 е.м.р.)

Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Температурные коэффициенты

Модификация

Температурный коэффициент

RGK CM-22N

0,1 °С

Параметры измерения частоты

Пределы измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц

10Гц~10кГц

0,01 Гц

±(0,001*F+5 е.м.р.)

Примечание:
F – измеренное значение частоты, Гц, кГц;
Нижний предел измерений – 10 Гц

Основные технические характеристики

Разрядность дисплея

6000

Отображение полярности

автоматическое

Индикация перегрузки

"OL" или "-OL"

Максимальный диаметр проводника

15 мм

Класс защиты от перенапряжения

CAT II 1000 В, CAT III 600 В

Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %

- атмосфероное давление, кПа

от 0°С до +50°С
80% при температуре от 0°С до +30°С
75% при температуре св. +30°С до +40°С
45% при температуре св. +40°С до +50°С
от 84,0 до 106,7

Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %

от +18°С до +28°С
от 30% до 80%

Температура хранения, °C
Влажность хранения, %

от -10°С до +50°С
до 80%

Степень загрязнения

2

Питание

2 батареи ААА 1,5 В

Габаритные размеры (длина х ширина х высота)

220 х 58,5 х 38 мм

Масса

0,212 кг
