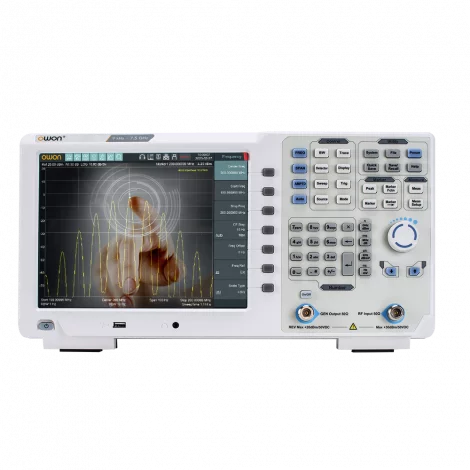

Owon XSA1015P-TG - Анализатор спектра

Частотный диапазон

9 кГц - 1,5 ГГц

Разрешение

1 Гц

Ширина развёртки частоты

Диапазон развёртки

0 Гц, 100 Гц до максимальной частоты прибора

Точность

ширина развёртки / (точность развёртки - 1)

Пропускная способность

Полоса пропускания

от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов

Точность полосы пропускания

< 5% стандартно

Полоса пропускания видео

от 10 Гц до 3 МГц, в последовательности 1-3-5-10

Полоса разрешения

200 Гц, 9 кГц, 120 кГц, 1 МГц

Амплитуда и уровень

Диапазон измерения амплитуды

средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен
средний уровень шумов до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен

Постоянное напряжение

50 В

Непрерывная радиочастотная мощность

затухание = 40 дБ, +20 дБм (100 мВ)

Макс. уровень повреждения

+30 дБм (1 Вт)

Средний уровень шума

Предусилитель выключен

от 9 кГц до 1 МГц: -95 дБм < -88 дБм
от 1 МГц до 500 МГц: -140 дБм < -130 дБм
от 500 МГц до 1,5 ГГц: -138 дБм < -128 дБм

Предусилитель включен

от 100 кГц до 1 МГц: -135 дБм < -128 дБм
от 1 МГц до 500 МГц: -160 дБм < -150 дБм
от 500 МГц до 1,5 ГГц: -158 дБм < -148 дБм

Фазовый шум

Смещение

10 кГц < -106 дБн/Гц
100 кГц < -104 дБн/Гц
1 МГц < -115 дБн/Гц

Средний уровень шума

163 дБм

Диапазон отображения уровня

Единица измерения координат уровня

dBm, dBμW, dBpW, dBmV, dBμV, W, V

Ось логарифмического уровня

0,01 - 1000 дБ

Ось линейного уровня

от 0 до контрольного уровня

Количество точек отображения

801

Количество трасс

8

Способ обнаружения

положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик

Функции трассировки

четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка

Частотная характеристика

Предусилитель выключен

< 0,7 дБ

Предусилитель включен

< 1,0 дБ

Следящий генератор (tracking generator)

Диапазон частот

от 100 кГц до 1,5 ГГц

Диапазон уровня выходной мощности

от - 40 дБмВт до 0 дБмВт

Разрешение выходного уровня

1 дБ

Выходная плоскостность

50 МГц, ± 3 дБ

Ложный генератор слежения

гармонический: - 20 дБн
негармонический: - 20 дБн

Генератор слежения за изоляцией входных клемм

- 60 дБ

Общие характеристики

Дисплей

ЖК-экран, разрешение 1024 x 768 пикселей

Диагональ дисплея

10,9 дюйма

Интерфейс

USB, HDMI

Габариты

375 х 185 х 120 мм

Вес

5 кг
