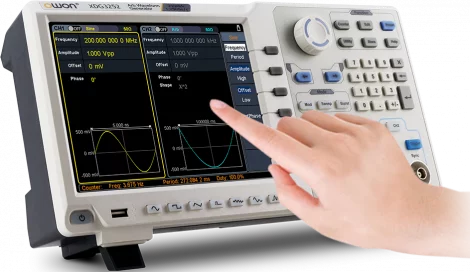

Owon XDG3252 - DDS-генератор сигналов

OWON XDG3252 универсальный 2-х канальный генератор сигналов произвольной формы (СПФ) с рабочей полосой пропускания по частоте до 200 МГц. Данная аппаратная реализация прибора - это старшая из 5-ти модификаций, имеющихся в бюджетной серии аналогичных устройств - OWON XDG3000.

В состав серии генераторов сигналов OWON XDG3000 входят еще 4 варианта аппаратного исполнения: OWON XDG3080, OWON XDG3102, OWON XDG3162 и OWON XDG3202, которые отличаются друг от друга и от модели OWON XDG3252 - только величиной верхней границы полосы пропускания по частоте, принимающей следующие значения:  80 МГц, 100 МГц, 160 МГц и 200 МГц, соответственно.

Остальные технические и метрологические параметры всех модификаций генераторов сигналов в серии OWON XDG3000 - одинаковы у каждого аппаратного варианта исполнения в линейке этих приборов.

Прибор OWON XDG3252 яркий представитель современного поколения  генераторов сигналов произвольных форм, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами бюджетного ценового класса.

Архитектура генератора СПФ OWON XDG3252 базируется на основе улучшенной технологии прямого цифрового синтеза (Advanced DDS), что значительно расширяет возможности создания на выходе прибора стабильных по частоте сигналов даже сложной формы.

Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц! (разница с максимальной частотой - 14 порядков, от 1* 10**(-6) Гц до 2.5*10**8 Гц), имеется встроенный 7-ми разрядный частотомер с полосой до 200 МГц.

Универсальный DDS-генератор СПФ OWON XDG3252 обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK,  обеспечивает линейное и логарифмическое свипирование, а так же многие другие преобразования.

При необходимости генератор СПФ OWON XDG3252 способен к синхронизации с внешним источником сигала и опорной частоты.

Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора СПФ OWON XDG3252 к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.

Генератор сигналов OWON XDG3252 имеет большой 8-ми дюймовый цветной сенсорный ЖК-дисплей с разрешением 800 x 600 пикселей.

Частота дискретизации 1250 МГц, максимальная память 1.0 М точек и вертикальное разрешение 14 бит - вот основные параметры генератора СПФ OWON XDG3252, которые позволяют добиться повышенной точности, стабильности и малых искажений выходного сигнала.
