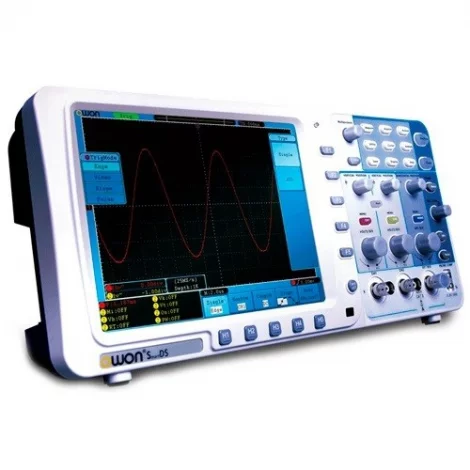

OWON SDS7072 - Осциллограф цифровой
Артикул
SDS7072
Гарантия
12 месяцев
Характеристики OWON SDS7072 - Осциллограф цифровой
SDS7072 - Цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 100 МГц.
Осциллограф SDS7072 имеет максимальную длину записи в каждом канале равную 10М (10 миллионов) точкам. Частота дискретизации 500 Мвыб/сек при работе двух каналов одновременно. Максимальная дискретизация 1 Гвыб/сек — при работе одного канала.
Конструкцией осциллографа SDS7072 предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе SDS7072 установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф SDS7072 обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф SDS7072 способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Осциллограф SDS7072 способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
|
Параметр |
Значение |
|
Полоса пропускания |
70 МГц |
|
Количество каналов |
2 аналоговых |
|
Дискретизация в реальном времени |
1 ГГц (режим работы - 1 канал) |
|
Глубина памяти |
10M точек |
|
Разрешение АЦП |
8 бит |
|
Чувствительность осциллографа |
2 мВ/дел - 10 В/дел |
|
Сохранение во внутреннюю память |
15 осциллограмм (запись/чтение) |
|
Сбор данных |
выборка, пиковый детектор, усреднение |
|
Синхронизация |
по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
|
Типы развертки |
авто, норм, однократный |
|
Дополнительный внешний вход синхронизации (External) |
есть |
|
Интерполяция sin(x)/x |
есть |
|
Режим растяжки окна (ZOOM) |
есть |
|
Автоматические измерения |
20 параметров |
|
Частотомер |
встроенный |
|
Курсорные измерения (ΔU, Δt) |
есть |
|
Математические функции |
сложение, вычитание, умножение, деление, FFT |
|
Дисплей |
цветной TFT 800×600, диагональ 20 см |
|
Интерфейсы |
USB (сохранение данных на внешний flash-носитель) |
|
Габариты |
340×155×70 мм |
|
Масса |
1,82 кг |
|
Батарейное питание |
опция |
Комплектация OWON SDS7072 - Осциллограф цифровой
Осциллограф цифровой SDS7072 - 1 шт.
Пассивный пробник-щу - 2 шт.
Компакт-диск (программа обмена данными) - 1 шт.
Шнур электропитания - 1 шт.
Кабель USB - 1 шт.
Руководство по эксплуатации - 1 шт.
