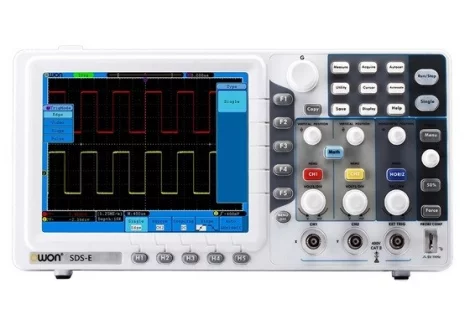

OWON SDS6062E - Осциллограф цифровой
Характеристики OWON SDS6062E - Осциллограф цифровой
Осциллограф OWON SDS6062E способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
|
Технические параметры |
Значение |
|
Полоса пропускания |
60 МГц; |
|
Количество каналов: |
2 аналоговых измерительных +1 для внешнего запуска |
|
Дискретизация в реальном времени |
500 МГц (режим работы - 1 канал); |
|
Глубина памяти |
10K точек/канал (10М точек/канал - опция) |
|
Разрешение |
АЦП: 8 бит; |
|
Чувствительность осциллографа |
2 мВ/дел - 10 В/дел |
|
Сохранение во внутреннюю память |
15 осциллограмм (запись/чтение) |
|
Сбор данных |
выборка, пиковый детектор, усреднение; |
|
Синхронизации |
по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов; |
|
Типы развертки |
авто, норм, однократный |
|
Дополнительные функции |
Дополнительный внешний вход синхронизации (External); Интерполяция sin(x)/x, режим растяжки окна (ZOOM); Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt); Математические функции: сложение, вычитание, умножение, деление, FFT; |
|
Дисплей |
цветной TFT 800×600, диагональ: 20 см |
|
Интерфейсы: |
USB- host (сохранение данных на внешний flash-носитель) |
|
Габариты |
348×170×79 (мм), масса 1,5 кг; |
Комплектация OWON SDS6062E - Осциллограф цифровой
Осциллограф цифровой SDS6062E - 1 шт.
Пассивный пробник 1,2 м, 1:1 (10:1) - 2 шт.
CD-диск (программа PC link) - 1 шт.
Сетевой кабель питания - 1 шт.
Кабель USB - 1 шт.
Руководство по эксплуатации - 1 шт.
