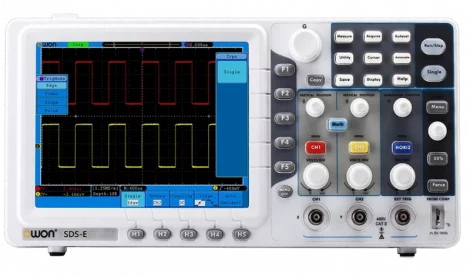

OWON SDS5052EV - Осциллограф цифровой
Характеристики OWON SDS5052EV - Осциллограф цифровой
Осциллограф OWON SDS5052EV способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
|
Общие данные |
Полоса пропускания |
50 МГц |
|
|
Число каналов |
2+1 (внешний) |
|
Выборка данных |
Режим |
нормальный, усреднение, обнаружение пиков |
|
Характеристики входа |
Развязка |
по постоянному току, по переменному току, заземление |
|
|
Коэффициент ослабления щупа |
1Х, 10Х, 100Х, 1000Х |
|
|
Максимальное входное напряжение |
400 В |
|
|
Задержка между каналами |
150пс |
|
Выходные характеристики компенсатора щупа |
Выходное напряжение (типичное) |
около 5 В |
|
|
Частота (типичная) |
прямоугольный сигнал, 1 кГц |
|
Питание |
Напряжение электросети |
переменное 100-240В |
|
|
Потребляемая мощность |
<15 Вт |
|
|
Предохранитель |
2А,
|
|
Условия окружающей среды |
Температура |
рабочая 0-40ºС, хранения -20 – 60ºС |
|
|
Относительная влажность |
< 90% |
|
|
Высота |
рабочая 3000 м, нерабочая 15000 м |
|
|
Способ охлаждения |
естественная конвекция |
|
Механические характеристики |
Размеры |
348*170**78 мм |
|
|
Масса |
около 1,5 кг |
Комплектация OWON SDS5052EV - Осциллограф цифровой
Осциллограф SDS5052EV - 1 шт.
Кабель USB - 1 шт.
Шнур питания - 1 шт.
Компакт-диск (программа обмена данными) - 1 шт.
Пассивный пробник 1,2 м, 1:1 (10:1) - 2 шт.
Инструкция по эксплуатации - 1 шт.
