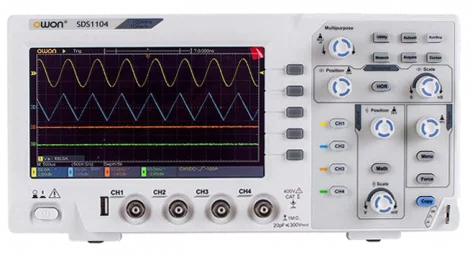

OWON SDS1104 - Осциллограф цифровой
Артикул
SDS1104
Гарантия
24 месяца
Характеристики OWON SDS1104 - Осциллограф цифровой
Тип осциллографа
Цифровой
Число каналов
4
Полоса пропускания
100 МГц
Максимальная частота дискретизации
1 ГГц
Горизонтальная развертка
2 нс/дел … 1000 с/дел
Вертикальная развертка
5 мВ/дел … 5 В/дел
АЦП
8 бит
Время нарастания
≤ 3,5 нс
Режимы запуска
Автоматический, нормальный, одиночный
Дисплей
Диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов
Тип входа
Открытый, закрытый, заземление
Входной импеданс
1MΩ ± 2%, в параллель с 15пФ±5пФ
Максимальное напряжение по входу
400В (пост.+перемен.) размах, аттенюатор 10:1
Максимальный объем памяти
20 КБ
Синхронизация
По фронту, по видео (NTSC, PAL, SECAM)
Курсорные измерения
Амплитуда, время, dV, dT
Математические функции
Сложение, вычитание, умножение, деление, инверсия, преобразования Фурье
Память
16 осциллограмм
Интерфейсы
USB2.0 host, device
Габаритные размеры
301 х 152 х 70 мм
Масса
1,1 кг
Комплектация OWON SDS1104 - Осциллограф цифровой
Осциллограф OWON SDS1104 - 1 шт.
Кабель питания - 1 шт.
Диск с ПО, USB-кабель - 1 шт.
Пассивные осциллографические пробники BNC - 4 шт.
Отвертка для регулировки - 1 шт.
Инструкция - 1 шт.
