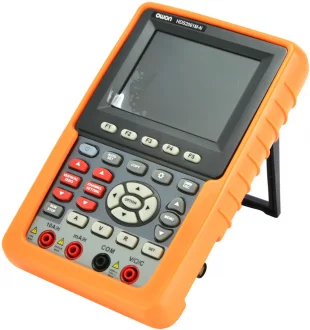

OWON HDS2061M-N - Скопметр цифровой
Характеристики OWON HDS2061M-N - Скопметр цифровой
В режиме осциллографа
1 канал.
Полоса пропускания 60 МГц.
Максимальная частота дискретизации 500 Мвыб/сек.
Время нарастания 3,5 нс.
Вертикальная чувствительность 5 мВ/дел ... 5 В/дел.
Вертикальное разрешение 8 бит.
Погрешность ± 3%.
Входной импеданс 1 МОм ± 2%.
Максимальное входное напряжение 400 Впик.
Входы: АС, DC, GND.
Коэффициент развертки 5 нс/дел ... 100 с/дел.
Память 6 К.
Режимы синхронизации: фронт, видео.
Регулируемый гистерезис уровня запуска: 0,2...1 дел.
Пиковый детектор.
Функция усреднения (4...128).
Частотомер 6-ти разрядный, диапазон 2 Гц...20 МГц.
В режиме мультиметра
|
Измеряемая величина |
Диапазоны |
Погрешность |
|
Постоянное напряжение |
100 мкВ ... 400 В
|
±(1% + 1 е.м.р.)
|
|
Переменное напряжение (40 Гц…400 Гц) |
1 мВ ... 400 В
|
±(1% + 3 е.м.р.)
|
|
Постоянный ток |
10 мкА ... 10А |
±(1% + 3 е.м.р.)
|
|
Переменный ток |
10 мкА ... 10 А |
±(1,5% + 3 е.м.р.)
|
|
Сопротивление |
0,1 Ом ... 40 МОм |
±(1% + 1 е.м.р.) |
|
Емкость |
10 пФ ... 100 мкФ |
±(3% + 3 е.м.р.) |
Режим тестирования диодов.
Режим прозвонки цепи.
Общие характеристики
Дисплей 3,5 дюйма цветной ЖКИ, разрешение 320x240 точек, 65536 цветов.
Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер).
Потребляемая мощность не более 6 Вт.
Время работы от аккумулятора до 4 часов.
Габаритные размеры 180 x 115 x 40 мм.
Масса 0,455 кг.
Комплектация OWON HDS2061M-N - Скопметр цифровой
Осциллограф-мультиметр - 1 шт.
Сетевой адаптер - 1 шт.
Осциллографический щуп - 2 шт.
Измерительные щупы к мультиметру – 2 шт.
Модуль расширения для измерения малых емкостей - 1 шт.
USB кабель для подключения к ПК - 1 шт.
Токовый шунт - 1 шт.
Устройство для калибровки осциллографических пробников - 1 шт.
Руководство по эксплуатации - 1 шт.
Программное обеспечение - 1 шт.
