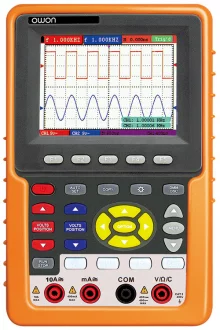

OWON HDS1022M-N портативный 2-х канальный цифровой осциллограф-мультиметр (скопметр) ,бюджетного ценового класса с полосой пропускания 20 МГц.
Осциллограф-мультиметр OWON HDS1022M-N выполнен на базе 8-ми битного АЦП с частотой дискретизации: максимальная - 100 Мвыб/сек (при работе 2-х каналов одновременно).
Прибор OWON HDS1022M-N имеет встроенную глубину памяти - 6К (тысяч )точек на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY.
Встроенный в прибор OWON HDS1022M-N многофункциональный цифровой мультиметр имеет гальваническую развязку от осциллографа и обеспечивает измерение: постоянного и переменного напряжения, силу постоянного и переменного токов, сопротивление постоянному току, ёмкости, способен выполнять прозвонку цепи и тест диодов.
Цветной высококонтрастный дисплей осциллографа-мультиметра OWON HDS1022M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.
Для обработки входных сигналов осциллограф-мультиметр OWON HDS1022M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.
Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.
Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.
Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.
В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.
Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).
Осциллограф-мультиметр OWON HDS1022M-N имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.
Осциллограф-мультиметр OWON HDS1022M-N имеет встроенный в корпус интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.
Прибор OWON HDS1022M-N может одновременно вывести на экран до 6-ти осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.
Собственное питание прибора OWON HDS1022M-N возможно как от стандартной сети переменного тока, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.
Габаритные размеры осциллографа-мультиметра OWON HDS1022M 180×115×40 мм, масса 645 гр. (с аккумулятором).
Для транспортировки и хранения прибора OWON HDS1022M-N в комплекте поставки прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.
2 канала.
Полоса пропускания 20 МГц.
Максимальная частота дискретизации 100 Мвыб/сек.
Время нарастания 3,5 нс.
Вертикальная чувствительность 5 мВ/дел ... 5 В/дел.
Вертикальное разрешение 8 бит.
Погрешность ± 3%.
Входной импеданс 1 МОм ± 2%.
Максимальное входное напряжение 400 Впик.
Входы: АС, DC, GND.
Коэффициент развертки 5 нс/дел ... 100 с/дел.
Память 6 К.
Режимы синхронизации: фронт, видео.
Регулируемый гистерезис уровня запуска: 0,2...1 дел.
Пиковый детектор.
Функция усреднения (4...128).
Частотомер 6-ти разрядный, диапазон 2 Гц...20 МГц.
Измеряемая величина |
Диапазоны |
Погрешность |
Постоянное напряжение |
100 мкВ ... 400 В
|
±(1% + 1 е.м.р.)
|
Переменное напряжение (40 Гц…400 Гц) |
1 мВ ... 400 В
|
±(1% + 3 е.м.р.)
|
Постоянный ток |
10 мкА ... 20А |
±(1% + 3 е.м.р.)
|
Переменный ток |
10 мкА ... 20 А |
±(1,5% + 3 е.м.р.)
|
Сопротивление |
0,1 Ом ... 40 МОм |
±(1% + 1 е.м.р.) |
Емкость |
10 пФ ... 100 мкФ |
±(3% + 3 е.м.р.) |
Режим тестирования диодов.
Режим прозвонки цепи.
Дисплей 3,5 дюйма цветной ЖКИ, разрешение 320x240 точек, 65536 цветов.
Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер).
Потребляемая мощность не более 6 Вт.
Время работы от аккумулятора до 4 часов.
Габаритные размеры 180 x 115 x 40 мм.
Масса 0,455 кг.
Осциллограф-мультиметр - 1 шт.
Сетевой адаптер - 1 шт.
Осциллографический щуп - 2 шт.
Измерительные щупы к мультиметру – 2 шт.
Модуль расширения для измерения малых емкостей - 1 шт.
USB кабель для подключения к ПК - 1 шт.
Токовый шунт - 1 шт.
Устройство для калибровки осциллографических пробников - 1 шт.
Руководство по эксплуатации - 1 шт.
Программное обеспечение - 1 шт.
