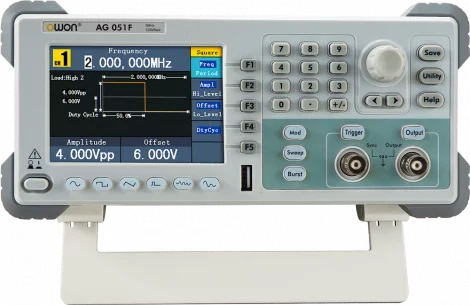

Owon AG051F - DDS-генератор сигналов
Характеристики Owon AG051F - DDS-генератор сигналов
OWON AG051F - многофункциональный генератор, объединивший в одном приборе функциональный генератор и генератор сигналов произвольной формы.
Использование технологии прямого цифрового синтеза (DDS) предоставляет возможность получения точного, стабильного выходного сигнала с низкими искажениями.
Дружественный пользовательский интерфейс и удобное расположение органов управления позволяют быстро освоить работу с прибором. OWON AG051F имеет интерфейс USB. Всё это позволяет удовлетворить разнообразные потребности пользователя.
|
Количество каналов |
1 + триггер |
|
Частотный выход |
5 МГц |
|
Частота дискретизации |
125 МС / с |
|
Вертикальное разрешение |
14 бит |
|
Стандартная форма волны |
синус, квадрат, импульс, линейное изменение и шум |
|
Произвольная форма сигнала |
экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
|
Поддержка SCPI и LabVIEW |
есть |
|
Частота (разрешение 1 мкГц) |
|
|
Синус |
1 мкГц - 5 МГц |
|
Квадрат |
1 мкГц - 5 МГц |
|
Пульс |
1 мкГц - 5 МГц |
|
Рампа |
1 мкГц - 1 МГц |
|
Шум |
5 МГц (-3 дБ) (типично) |
|
Арб |
1 мкГц - 5 МГц |
|
Амплитуда |
|
|
Амплитуда |
1 мВ (размах) - 12,5 В (размах) (50 Ом);
|
|
Разрешение |
1 мВпп или 4 цифры |
|
Диапазон смещения постоянного тока (AD+DC) |
± 6,25 В (50 Ом), ± 12,5 В (высокое сопротивление) |
|
Диапазон смещения постоянного тока |
1 мВ или 4 цифры |
|
Сопротивление нагрузки |
50 Ом (типичное) |
|
Произвольная форма сигнала |
|
|
Длина волны |
от 2 до 8 тыс. баллов |
|
Частота дискретизации |
125 МС / с |
|
Вертикальное разрешение |
14 бит |
|
Энергонезависимая память |
64 Мбайт |
|
Модуляция |
|
|
Форма волны модуляции |
AM, FM, PM, FSK, развертка и пакетный режим |
|
Частота модуляции |
от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц) |
|
Модуль усилителя мощности (опционально) |
|
|
Входное сопротивление |
50 кОм |
|
Максимальное входное напряжение |
2,2 В (размах) |
|
Максимальное выходное напряжение |
22 Впп |
|
Скорость нарастания выходного сигнала |
10 В / мкс |
|
Максимальная выходная мощность |
10 Вт |
|
Общие характеристики |
|
|
Дисплей |
4-дюймовый (480 x 320 пикселей) ЖК-дисплей |
|
Вход |
вход внешней модуляции, вход внешнего триггера и вход внешней опорной частоты |
|
Интерфейс |
USB |
|
Размер |
235 х 110 х 295 мм |
|
Вес |
3 кг |
Комплектация Owon AG051F - DDS-генератор сигналов
Генератор сигнала OWON AG051F - 1 шт.
Кабель питания - 1 шт.
Компакт диск - 1 шт.
Руководство пользователя - 1 шт.
USB кабель - 1 шт.
Q9 кабель - 1 шт.
