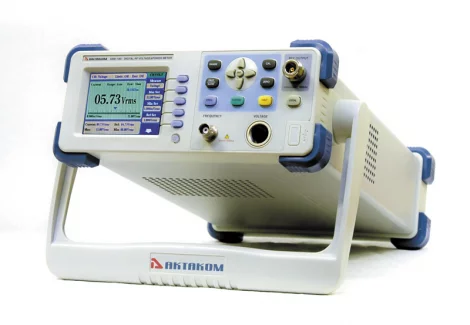

АВМ-1061 - Вольтметр высокочастотный, Актаком

АВМ-1061 — комбинированный прибор, сочетающий в одном корпусе: высокочастотный вольтметр, измеритель уровня сигнала, частотомер. Данный вольтметр позволяет проводить высокоточные измерения напряжения и уровня сигнала на частотах до 1,2 ГГц.

Вольтметр

Рабочая частота: 9 кГц…1,2 ГГц.

Диапазон измерения: 1 мВскз…10 Вскз (нагрузка 50 Ом).

Выбор диапазона:

ручной 4 мВскз /40 мВскз /400 мВскз /4 Вскз /10 Вскз;

автоматический;

Погрешность измерения:

±(2%+5 е.м.р.) на частоте 100 кГц, в диапазоне 10 мВскз…10 Вскз.

±(2,5%+6 е.м.р.) на частоте 100 кГц, в диапазоне 2 мВскз…10 Вскз.

Измеритель уровня

Рабочая частота: 9 кГц…1,2 ГГц.

Диапазон измерения: -47 дБм …+33 дБм (нагрузка 50 Ом; 0 дБм=0,223 Вскз).

Выбор диапазона:

ручной -40 дБм/ -20 дБм / 0 дБм/ 20 дБм/ 40 дБм;

автоматический;

Погрешность измерения (на частоте 100 кГц):

±0,36 дБм в диапазоне -27 дБм…33 дБм;

±0,6 дБм в диапазоне -41 дБм…27 дБм;

Частотомер

Рабочая частота: 10 кГц…3,0 ГГц.

Минимальное входное напряжение: 50 мВскз.

Максимальное входное напряжение: 5 Вскз.

Выбор диапазона: автоматический.

Погрешность измерения: ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм.

Входной импеданс: > 500 кОм (≤50 МГц), >50 Ом (>50 МГц), входная емкость <30 пФ.

Связь по входу: АС.

Форма входного сигнала: синус.

ФНЧ с частотой среза 100 кГц.

Время счета: 100 мс, 1 с (опционально).

Точность ±5 ppm.

Опорный выход

Выходная частота: 100 кГц.

Выходная амплитуда: 1 Вскз (50 Ом), 2 Вскз (открытый контур).

Выходной импеданс: 50 Ом.
