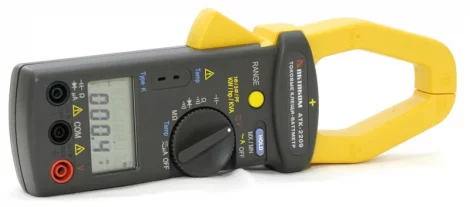

АСМ-2209 - Клещи токовые многофункциональные, Актаком

Артикул

АСМ-2209

Гарантия

12 месяцев

Характеристики Комплектация Сертификаты Файлы

Характеристики АСМ-2209 - Клещи токовые многофункциональные, Актаком

Этот многофункциональный прибор позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.

Измерение постоянного/переменного напряжения 2 мВ...600 В, разрешение от 0,1 мВ.

Входной импеданс 3 МОм.

Измерение переменного тока 10 мА...1000 А (40...400 Гц).

Измерение постоянного тока 0,20 мкА...1000 мкА.

Измерение истинного среднеквадратичного значения тока и напряжения (True RMS).

Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях в диапазоне до 600 кВт разрешением от 10 Вт.

Вычисление коэффициента мощности cos φ.

Измерение сопротивления 0,1 Ом...100 МОм разрешение от 0,1 Ом.

Тест диодов (непрерывность <40 мВ) до 2 В.

Фазовый угол –60°...+ 60° (50/60 Гц) разрешение 0,1°.

Измерение частоты 40 Гц...1 кГц, разрешение 0,1 Гц.

Измерение емкости до 7000 мкФ, разрешение от 1 нФ.

Измерение температуры (термопара К-типа) –50...900 °С.

Одновременная индикация на дисплее двух параметров.

Удержание показаний, регистрация минимального/максимального значения.

Автоматический выбор пределов измерений.

Автовыключение дисплея.

Разрядность дисплея 4 разряда.

Индикация разряда батареи.

Индикация перегрузки.

Потребляемый ток 25 мА.

Питание 9 В (батарея типа «Крона»).

Рабочая температура 5...40 °С.

Диаметр обхвата 42 мм.

Габаритные размеры (длина, ширина, высота) 247х87х40 мм.

Масса 465 г.

Переменный ток TrueRMS (50 Гц ~ 400 Гц)

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
99,99 А	10 мА	±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц	0,10 А	1000 А
999,9 A	100 мА		1,0 А	1000 А

Пусковой ток

Диапазон	Разрешение	Чувствительность	Время измерения	Защита
99,99 А	0,01 А	> 5 А	100 мс	1000 А AC
999,9 А	0,1 А	> 50 А	100 мс	1000 А AC

Переменный ток с постоянной составляющей TrueRMS (AC+DC)

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
99,99 мкА	10 нА	±(1% + 20 е.м.р.)	0,20 мкА	600 В
999,9 мкА	100 нА	±(1% + 20 е.м.р.)	2,0 мкА	600 В

Падение напряжения 5 мВ/мкА

Переменное напряжение TrueRMS (50 Гц~400 Гц)

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
999,9 мВ	0,1 мВ	±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц	2,0 мВ	600 В
9,999 В	1 мВ		0,020 В
99,99 В	10 мВ		0,20 В
600,0 В	100 мВ		2 В

Постоянное напряжение

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
999,9 мВ	0,1 мВ	±(1% + 20 е.м.р.)	2,0 мВ	600 В
9,999 В	1 мВ		0,020 В
99,99 В	10 мВ		0,20 В
600,0 В	100 мВ		2 В

Сопротивление

Диапазон	Разрешение	Погрешность	Защита
999,9 Ом	100 мОм	±(1% + 10 е.м.р.)	600 В
9,999 кОм	1 Ом
99,99 кОм	10 Ом
999,9 кОм	100 Ом
9,999 МОм	1 кОм	±(5% + 10 е.м.р.)
99,99 МОм	10 кОм	±(5% + 10 е.м.р.)

Индикация чередования фаз

Диапазон	Частота	Защита
80 В… 480 В	50 Гц / 60 Гц	600 В

Емкость

Диапазон	Разрешение	Погрешность	Защита
10,000 мкФ	1 нФ	±(1,5% + 5 е.м.р.)	600 В
100,00 мкФ	10 нФ
1000,0 мкФ	100 нФ
7000 мкФ	1 мкФ	±(2,5% + 15 е.м.р.)

Тестирование диодов

Диапазон	Разрешение	Погрешность	Защита
2,000 В	1 мВ	±(2% + 1 е.м.р.)	600 В

Температура (термопара K-типа

Диапазон	Разрешение	Погрешность	Защита
-50 °C ... 900 °C	0,1 °C	±(0,2% + 1 °C)	30 В AC или 60 Впик
-58 °F ... 1000 °F	0,1 °F	±(0,2% + 2 °F)	30 В AC или 60 Впик

Полная мощность 1ф/3ф: (PF>0,5 или θ<60°)

Диапазон	Разрешение	Погрешность	Защита
60,00 кВт (<100 А)	10 Вт	±5%±20 е.м.р. (50, 60 Гц)	600 В AC / 1000 А AC
600,0 кВт (>100 А)	100 Вт	±5%±20 е.м.р. (50, 60 Гц)	600 В AC / 1000 А AC

Реактивная мощность 1ф/3ф: (PF>0,5 или θ<60°)

Диапазон	Разрешение	Погрешность	Защита
60,00 кВАр (<100 А)	0,01 кВАр	±(5% + 20 е.м.р.) для 50, 60 Гц	600 В AC / 1000 А AC
600,0 кВАр (>100 А)	0,1 кВАр	±(5% + 20 е.м.р.) для 50, 60 Гц	600 В AC / 1000 А AC

Полная мощность

Диапазон	Разрешение	Погрешность	Защита
60,00 кВА (<100 А)	10 ВА	±(2,5% + 20 е.м.р.)	600 В AC / 1000 А AC
600,0 кВА (>100 А)	100 ВА	±(2,5% + 20 е.м.р.)	600 В AC / 1000 А AC

Фазовый угол 1ф/3ф (50 Гц, 60 Гц)

Диапазон	Разрешение	Погрешность	Чувствительность
-60° ... 0° ... +60°	0,1°	±6,0°	ACV>100 В, ACA>10 А

Частота

Диапазон	Разрешение	Погрешность	Чувствительность
40 Гц / 1 кГц	0,1 Гц	±(0,5% ± 2 е.м.р.)	ACV>1,2 В, ACA>6 А

Токовые клещи-ваттметр

Переменное напряжение TrueRMS (50 Гц~400 Гц)

600 В

Постоянное напряжение

600 В

Переменный ток TrueRMS (50 Гц ~ 400 Гц)

1000 А

Пусковой ток

1000 А

Сопротивление

100 МОм

Ёмкость

7000 мкФ

Диаметр обхвата

42 мм

Индикация разряда батареи

Индикация перегрузки

Габаритные размеры

228 х 76 х 39 мм

Вес

465 г

Комплектация АСМ-2209 - Клещи токовые многофункциональные, Актаком

Токовые клещи АСМ-2209 - 1 шт.

Соединительные провода (красный и черный) - 1 к-т.

Батарея 9 В - 1 шт.

Кейс для переноски - 1 шт.

Руководство по эксплуатации - 1 шт.
