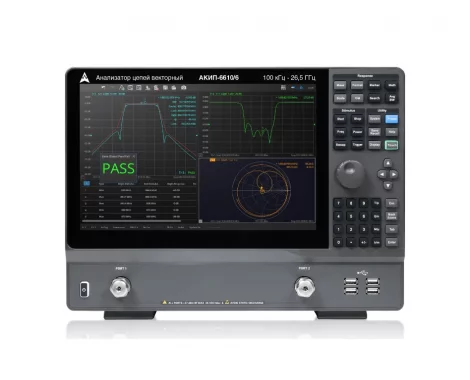

АКИП-6610/4 - Анализатор цепей векторный
Характеристики АКИП-6610/4 - Анализатор цепей векторный
АКИП‑6610: векторный анализатор цепей с расширенными возможностями
Мощный инструментарий для глубокого анализа
Векторный анализатор АКИП‑6610 предоставляет инженерам полный спектр измерительных функций: от классических S‑параметрических и дифференциальных измерений до продвинутого анализа во временной и частотной областях. Встроенные средства спектрального анализа и расширенного временного анализа помогают детально изучать поведение устройств — в том числе выявлять неоднородности импеданса и точно локализовать возможные дефекты. Особого внимания заслуживает функция построения глазковой диаграммы: она существенно упрощает оценку целостности высокоскоростных сигналов и ускоряет отладку на этапе разработки.
Точная компенсация погрешностей за счёт учёта оснастки
При высокочастотных измерениях измерительная оснастка (кабели, адаптеры и т. п.) неизбежно вносит искажения — задержки, потери, рассогласования. АКИП‑6610 позволяет свести эти погрешности к минимуму благодаря автоматическому исключению влияния оснастки, функциям расширения портов и преобразования импеданса. Такой подход обеспечивает высокую достоверность результатов: система эффективно компенсирует задержки и затухание в кабелях, делая измерения максимально корректными.
Удобство и компактность в любой рабочей среде
Анализатор спроектирован с учётом потребностей современных лабораторий и производственных линий. Его компактные габариты (глубина — всего 12,6 см) и небольшой вес (менее 5,4 кг) позволяют рационально использовать рабочее пространство — по сравнению с традиционными решениями экономия места получается ощутимой. Управление реализовано через 12,1‑дюймовый сенсорный экран: поддержка многооконного режима и различных форматов отображения данных делает интерфейс интуитивно понятным и удобным для повседневной работы.
Автоматизация для ускорения производственных тестов
Для интеграции в автоматизированные испытательные комплексы АКИП‑6610 предлагает продуманные инструменты. Функция однокнопочного анализа характеристик фильтров позволяет быстро получать ключевые параметры — например, вносимые потери и полосу пропускания. Дополнительно прибор поддерживает пользовательские формулы, а также управление через протоколы SCPI и WebServer. Это даёт возможность бесшовно встраивать анализатор в существующие тестовые системы, стандартизировать процессы и заметно повысить эффективность серийного контроля.
Комплектация АКИП-6610/4 - Анализатор цепей векторный
Анализатор цепей векторный АКИП-6610/4 - 1 шт.
Шнур питания - 1 шт.
Кабель USB - 1 шт.
Мышь для управления - 1 шт.
Инструкция по началу работы - 1 шт.
Опции:
Адаптер GPIB – USB - Кабель-адаптер для перехода с USB интерфейса на GPIB для: осциллографов серии АКИП-4154 генераторов серий АКИП-3408, АКИП-3409, АКИП-3413, АКИП-3418, АКИП-3422, АКИП-3428; ВЧ генераторов серий: АКИП-3208, АКИП-3209, АКИП-3210, АКИП-3211, АКИП-3214, ...
F503ME - Механический калибровочный комплект, тип N («папа»), 50 Ом, 4 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: нагрузка холостого хода («папа»), короткозамкнутая нагрузка («папа»), ...
F603FE - Механический калибровочный комплект, тип 3,5/ SMA («мама»), 50 Ом, 4,5 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: нагрузка холостого хода («мама»), короткозамкнутая нагрузка («мама...
F503FE - Механический калибровочный комплект, тип N («мама»), 50 Ом, 4 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: нагрузка холостого хода («мама»), короткозамкнутая нагрузка («мама»), ...
F603ME - Механический калибровочный комплект, тип 3,5/ SMA («папа»), 50 Ом (4,5 ГГц). Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: нагрузка холостого хода («папа»), короткозамкнутая нагрузка («папа»), ...
F504MS - Механический калибровочный комплект, тип N («папа»), 50 Ом, 9 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205/5 и для серий АКИП-4213, АКИП-6604. Состав комплекта: нагрузка холостого хода («папа»), короткозамкнутая нагрузка («папа»), ...
F504FS - Механический калибровочный комплект, тип N («мама»), 50 Ом, 9 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: нагрузка холостого хода («мама»), короткозамкнутая нагрузка («мама»), ...
F604MS - Механический калибровочный комплект, тип 3,5 / SMA («папа»), 50 Ом, 9 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: нагрузка холостого хода («папа»), короткозамкнутая нагрузка («папа»), ...
F604FS - Калибровочный элемент, коннекторы 3,5 мм / SMA («мама»), 50 Ом, 9 ГГц. Калибровочный элемент в сборе включает (см. на фото): круглый корпус шасси для установки мер КЗ/ ХХ/ СН (S/ O/ L), пластиковую заглушку на трех винтах. Для крепления заглушки ...
SNA5000-TDA - Программная опция анализа во временной области (TDA) для векторных анализаторов цепей серий АКИП-6604, АКИП-6605, АКИП-6610.
SNA5000-TDR - Программная опция рефлектометра (TDR) для векторных анализаторов цепей серий АКИП-6604, АКИП-6605, АКИП-6610.
F504TS - Механический калибровочный комплект, включающий 9 калибровочных элементов, тип N («мама/папа»), 50 Ом, 9 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: • нагрузка холостого хода («мама...
Опция 10M-OCXO-L - Аппаратная опция термостатированного опорного генератора, Пределы допускаемой относительной погрешности частоты опорного генератора: ±1*10-7 (23 ± 3°C). Температурная стабильность: ±1*10-9 (0 … 40°C). Совместимость: • ВЧ-генераторы серий АКИП-3209, ...
F604TS - Механический калибровочный комплект, включающий 9 калибровочных элементов, тип 3,5 («мама/папа»), 50 Ом, 9 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: • нагрузка холостого хода ...
SNA5000-SA - Опция анализатора спектра для векторных анализаторов цепей серии АКИП-6604, АКИП-6605, АКИП-6610.
Y504MS - Калибровочный элемент, разъемы N тип (папа). Используется для калибровки векторных анализаторов цепей с рабочей частотой до 9 ГГц, объединяет в себе прецизионные компоненты нагрузки холостого хода, короткозамкнутой нагрузки, согласованной нагрузки и ...
F606TS - Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 27 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5/SMA. Рекомендован для анализаторов цеп...
SNA5000-PV - Программная опция для векторных анализаторов цепей серии АКИП-6604, АКИП-6605, АКИП-6610. Общий тест производительности прибора, с возможностью последующей отладки и калибровки.
ADP-18 - Дифференциальный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников. Рекомендован для векторных анализаторов цепей серий АКИП-6604, АКИП-6605, АКИП-6607, АКИП-6607.
ADP-26 - Дифференциальный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников. Рекомендован для векторных анализаторов цепей серий АКИП-6604, АКИП-6605, АКИП-6606, АКИП-6607.
ASP-18 - Несимметричный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников. Рекомендован для векторных анализаторов цепей серий АКИП-6604, АКИП-6605, АКИП-6606, АКИП-6607.
ASP-26 - Несимметричный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников. Рекомендован для векторных анализаторов цепей серий АКИП-6604, АКИП-6605, АКИП-6606, АКИП-6607.
F505TS - Механический калибровочный комплект, включающий 9 калибровочных элементов, тип N («мама/папа»), 50 Ом, 18 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213 и АКИП-6604. Состав комплекта: ∙ нагрузка холостого хода («мама...
SNA5000-AFR - Автоматическое удаление влияния тестовых приспособлений. Программная опция для векторных анализаторов цепей серии АКИП-6604, АКИП-6605, АКИП-6610.
