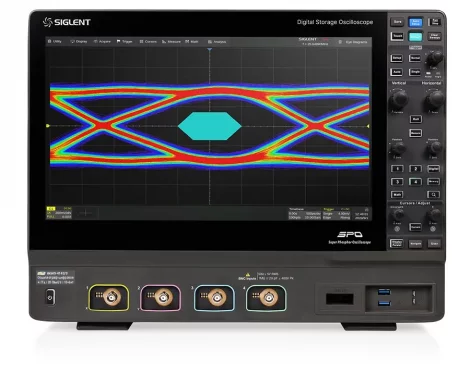

АКИП-4143/3А - Осциллограф цифровой

Артикул

АКИП-4143/3А

Госреестр

№ 91200-24

Гарантия

36 месяцев

Характеристики Комплектация Сертификаты Файлы

Характеристики АКИП-4143/3А - Осциллограф цифровой

Тип осциллографа

Цифровой

Число каналов

Полоса пропускания

4 ГГц

Максимальная частота дискретизации

10 ГГц (20 ГГц в режиме объединения)

Максимальный объем памяти

500 МБ (опция - 1 ГБ)

АЦП

12 бит

Сопротивление входа

50 Ом, 1 МОм

Логические каналы

16 (опция)

Особенности

Осциллограф высокого разрешения, разрядность АЦП 12 бит. Высокая скорость обновления экрана до 1.000.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (32 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, USB 2.0. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 50 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Опция - построения глазковых диаграмм и анализ джиттера.

Интерфейс

USB, LAN

Дисплей

TFT емкостный сенсорный, диагональ 39,62 см, разрешение 1920х1080

Габаритные размеры

444,5 х 344 х 176,4 мм

Масса

10,56 кг

Комплектация АКИП-4143/3А - Осциллограф цифровой

Опции:

10M_OCXO_L Аппаратная опция термостатированного опорного генератора, улучшенная стабильность (1*10-7)

SDS7000A-1GPTS Программная опция увеличения длины записи до 1 ГБ при объединении каналов.

SDS7000A-FG Программная опция генератора сигналов (ФГ + СПФ), 50 МГц.

SDS7000A-16LA Программная опция логического анализатора, 16 каналов. Для работы опции логического анализатора необходим логический пробник SPL2016.

SPL2016 Аппаратная опция, 16-канальный логический пробник. Для работы пробника необходима установка программной опции SDS7000A-16LA.

SDS7000A-I2S Программная опция, синхронизация и декодирование I2S

SDS7000A-CANFD Программная опция, синхронизация и декодирование CAN FD.

SDS7000A-SENT Программная опция, синхронизация и декодирование SENT.

SDS7000A-FlexRay Программная опция, синхронизация и декодирование FlexRay.

SDS7000A-1553B Программная опция, синхронизация и декодирование MIL-STD-1553B.

SDS7000A-Manch Программная опция декодирования MANCHESTER.

SDS7000A-USB2 Программная опция декодирования USB 2.0.

SDS7000A-PA Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ).

SDS7000A-EJ Программная опция построения глазковых диаграмм и анализ джиттера.

SDS7000A-CT-USB2 Программная опция тестирования на соответствие стандартам USB 2.0. Необходима тестовая площадка FX-USB2.

SDS7000A-CT100BASE-T Программная опция тестирования на соответствие стандартам 100Base-TX Ethernet. Необходима тестовая площадка FX-ETH.

SDS7000A-CT1000BASE-T Программная опция тестирования на соответствие стандартам 1000Base-TX Ethernet. Необходима тестовая площадка FX-ETH.

SDS7000A-CT100BASE-T1 Программная опция тестирования на соответствие стандартам 100Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH.

SDS7000A-CT1000BASE-T1 Программная опция тестирования на соответствие стандартам 1000Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH.

FX-USB2 Тестовая площадка для анализа на соответствие стандартам USB 2.0.

FX-ETH Тестовая площадка для анализа на соответствие стандартам 100M Ethernet.

FX-AMETH Тестовая площадка для автоматического анализа на соответствие стандартам 100M Ethernet.

SAP2500 Пробник активный до 2,5 ГГц.

SAP1000 Пробник активный до 1 ГГц.

SAP5000D Пробник активный дифференциальный до 5 ГГц.

SAP2500D Пробник активный дифференциальный до 2,5 ГГц.

Расширенные характеристики: АКИП-4143
