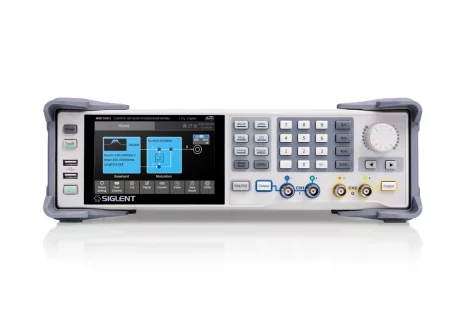

АКИП-3428/1 - Генератор сигналов

Артикул
АКИП-3428/1
Гарантия
36 месяцев

Характеристики АКИП-3428/1 - Генератор сигналов

Количество каналов
2 (несимметричные/дифференциальные)
Цифровой выход
16 опция
Частотный диапазон
От 1 мкГц до 350 МГц
Опорный генератор (погрешность установки частоты)
±1×10-6 (опция ±1×10-7)
Выходной уровень
1 мВпик-пик - 12 Впик-пик
Выходной импеданс
50 Ом
ЦАП
14 бит
Память (СПФ)
512 МБ
Виды модуляции
АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, опция IQ модуляции
ГКЧ
BURST Пакетный режим
Экран (см, разрешение)
ЖК, сенсорный, 800х480, 12,7 см
Особенности
Многофункциональный генератор сигналов – стандартные формы сигналов (5 видов, синусоидальная форма с дискретизацией до 5 ГГц), прямой цифровой синтез (DDS), технология TrueArb для формирования достоверных сигналов произвольной формы (дискретизация до 2,5 ГГц), опциональный генератор векторных (IQ) сигналов, опциональный генератор цифровых шаблонов (LVDS или LVTTL). Длина памяти для формирования сигналов произвольной формы до 512 МБ. ПО для формирования сигналов СПФ (EasyWaveX) и для векторных сигналов (EasyIQ). Режим формирования произвольного сигнала из различных сегментов (1 ... 1024) с возможностью циклического повторения сегмента в последовательности (1 ... 65535). Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS). Поддержка различных видов модуляций сигналов, ГКЧ (свипирование), формирование пакета (Burst). Генерация выходного сигнала с заданными частотными компонентами (до 16-й гармоники). Режим Phase Locked – автоматическое выравнивание фазы каждого канала Частотомер до 400 МГц.
Интерфейс
USB, LAN, Опция – GPIB
Габаритные размеры
338 х 113 х 369 мм
Вес
4,4 кг

Комплектация АКИП-3428/1 - Генератор сигналов

Опции

10M_OCXO_L

Аппаратная опция термостатированного опорного генератора, улучшенная стабильность (1*10-7)

Только заводская установка при первичном заказе оборудования.

SDG-7000A-IQ

Программная опция векторного генератора сигналов (IQ-модуляция).

SDG-7000A-BW05

Программная опция увеличения частоты генератора с 350 МГц до 500 МГц.

SDG-7000A-BW10

Программная опция увеличения частоты генератора с 500 МГц до 1 ГГц.

Опциональные принадлежности

DIG-LVTTL

16-битный цифровой модуля TTL (низковольтная передача сигналов).

В комплект входит:

  • LVTTL модуль
  • USB-кабель (питание к модулю LVTTL)
  • кабельная сборка для подключения LVTTL к DUT (тестируемое устройство) – 2 шт.
  • кабельная сборка для подключения к генератору – 2 шт.

DIG-LVDS

16-битный цифровой модуля TTL (низковольтная дифференциальная передача сигналов).

В комплект входит:

  • LVDS модуль
  • кабельная сборка для подключения к генератору – 2 шт.

DIG-LVDS-2

16-битный цифровой модуля TTL (низковольтная дифференциальная передача сигналов).

В комплект входит:

  • LVDS модуль
  • кабельная сборка для подключения к генератору – 2 шт.
  • коаксиальная кабельная сборка (SMA-тип) для подключения LVTTL к DUT (тестируемое устройство) – 32 шт.

SSG-RMK

Комплект для монтажа в 19" стойку одного генератора
