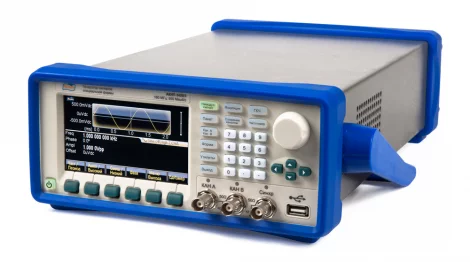

АКИП-3420/1 - Генератор

Артикул

АКИП-3420/1

Госреестр

№ 70738-18

Гарантия

12 месяцев

Характеристики Комплектация Сертификаты Файлы

Характеристики АКИП-3420/1 - Генератор

Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, прямоуг., треугольник, импульс, шум) и функциональных сигналов (145 форм), редактирование сигналов произвольной формы (7 ячеек памяти).

Диапазон частот (синус): до 80 МГц (АКИП-3420/1), до 120 МГц (АКИП-3420/2), до 160 МГц (АКИП-3420/3).

Максимальное разрешение по частоте 1 мкГц.

Внутренний опорный генератор: ±2х10-6 (опция: ±2x10-7).

13 видов модуляции, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов) и др.

Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы.

Режим сложения каналов.

Формирование выходного сигнала путем задания гармоник (50 макс.).

Встроенный частотомер до 350 МГц.

Графический ЖК-дисплей с диагональю 11 см.

Интерфейсы USB и LAN.

Усилитель мощности до 2 Вт, 50 Ом (опция).

Опция 100: термостатированный опорный генератор (стабильность: ±2x10-7).

Количество каналов

Частотный диапазон

1 мкГц - 80 МГц

Опорный генератор (погрешность установки частоты)

±2×10-6 (опция ±2×10-7)

Выходной уровень (минимум)

1 мВпик-пик

Выходной уровень (максимум)

10 Впик-пик

Выходной импеданс

50 Ом

ЦАП

14 бит

Память (СПФ)

1 МБ

Виды модуляции

АМ | ЧМ | ФМ | ШИМ | СУМ | ЧМн | 4FSK | QFSK | ФМн | 4PSK | Амн | OSK

ГКЧ

BURST Пакетный режим

Экран (см, разрешение)

TFT | 480х272 | 11 см

Особенности

Два полностью независимых источника колебаний. Стандартные формы сигналов - 7 вида. Режим формирования сигнала произвольной формы, дискретизация до 500 МГц (146 видов). Режим SUM, сложение 2-х выходных сигналов. Встроенный частотомер до 350 МГц. Формирование выходного сигнала путем задания гармоник (50 макс.) Опция - усилитель мощности до 2 Вт, 50 Ом.

Интерфейс

USB | LAN
