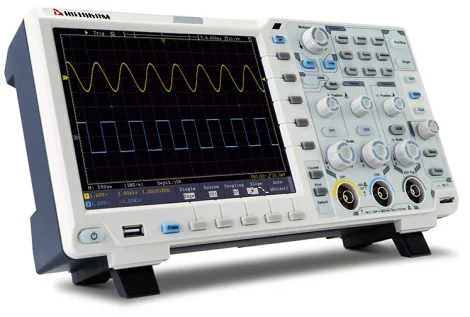

ADS-6122 - Осциллограф цифровой, Актаком
Характеристики ADS-6122 - Осциллограф цифровой, Актаком
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.
Настоящей изюминкой серии являются модели с индексом "-H", в которых устанавливается 12-ти разрядный АЦП.
| Характеристика
|
Значение
|
|
| Полоса пропускания
|
100 МГц
|
|
| Количество каналов
|
2 + внешний запуск
|
|
| Скорость захвата осциллограмм
|
75 000 осц/сек
|
|
| Регистрация
|
Режим
|
Обычный,пиковый детектор, усреднение
|
| Макс. дискретизация (реальное время)
|
1 Гвыб/сек
|
|
| Вход
|
Связь по входу
|
открытый, закрытый, земля
|
| Входной импеданс
|
1 MΩ±2% в параллель 15 пФ±5 пФ
|
|
| Учет ослабления пробников
|
0.001X - 1000X, шаг 1-2-5
|
|
| Максимальное входное напряжение
|
1 MΩ: ≤300 Вскз
|
|
| Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
|
| Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1 |
|
| Задержка между каналами (типичное)
|
150 пс
|
|
| Параметры горизонтальной системы
|
Интерполяция
|
sin (x)/x
|
| Глубина записи
|
40 М точек
|
|
| Коэффициент развертки
|
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
|
|
| Погрешность измерения интервалов (DC~100 МГц)
|
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) |
|
| Погрешность времени выборки и времени задержки
|
±1 ppm
|
|
| Параметры вертикальной системы
|
АЦП
|
8 бит
|
| Вертикальное отклонение
|
1 мВ/дел ~ 10 В/дел
|
|
| Диапазон смещения
|
±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
| Полоса пропускания для аналогового периодического сигнала
|
100 МГц
|
|
| Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
|
| Время нарастания
|
≤3,5 нс (типичное)
|
|
| Погрешность коэф. усиления
|
±3%
|
|
| Погрешность коэф. усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV |
|
| Измерения
|
Курсорные
|
ΔV и ΔT между курсорами, авто
|
| Автоматические
|
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
|
|
| Математические операции
|
+, -, *, /, БПФ (6 окон)
|
|
| Сохранение во внутреннюю память
|
100 осциллограмм
|
|
| Фигуры Лиссажу (X-Y)
|
Диапазон: полный
Сдвиг фаз: ±3 градуса |
|
| Частотомер
|
Диапазон
|
2 Гц - полный диапазон
|
| Разрядность
|
6 цифр
|
|
| Тип запуска
|
Фронт, однократный запуск
|
|
| Декодирование сигналов последовательных шин
|
I²C, SPI, RS-232, CAN (опция)
|
|
СИСТЕМА ЗАПУСКА
| Характеристики
|
Значение
|
||
| Тип запуска
|
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN (опция) |
||
| Режим запуска
|
Авто, обычный, однократный
|
||
| Блокировка уровня запуска
|
100 нс ~ 10 с
|
||
| Диапазон уровня запуска
|
±5 делений от центра экрана (внутр. запуск)
±2 В (EXT) ±10 В (EXT/5) |
||
| Чувствительность уровня запуска
|
±0.3 деления (внутр. запуск)
±(10 мВ + 6% уст.значения) (EXT) ±(50 мВ + 6% уст.значения) (EXT/5) |
||
| Запуск по фронту
|
нарастающий, спадающий
|
||
| Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
|
| диапазон установок
|
30 нс ~ 10 с
|
||
| Запуск по ранту
|
условие запуска
|
положительная или отрицательная полярность: >, <, =
|
|
| диапазон установок
|
30 нс ~ 10 с
|
||
| Запуск по окну
|
Фронт
|
нарастающий, спадающий
|
|
| Позиция запуска
|
Вход, выход, время
|
||
| Ширина окна
|
30 нс ~ 10 с
|
||
| Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
|
| Время
|
30 нс ~ 10 с
|
||
| Номер фронта
|
1 ~ 128
|
||
| Скорость нарастания
|
Скорость сигнала
|
положительная или отрицательная полярность: >, <, =
|
|
| Условие запуска
|
30 нс ~ 10 с
|
||
| Запуск по видеосигналу
|
Cистема
|
NTSC, PAL и SECAM
|
|
| Выбор линии
|
1 - 525 NTSC
1 - 625 PAL/SECAM |
||
| Запуск по логическому шаблону
|
Условие
|
AND, OR, XNOR, XOR
|
|
| Условие задержки
|
H, L, X, нарастающий фронт, спадающий фронт
|
||
| Выход
|
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
|
||
| Запуск по истечению времени
(TimeOut) |
Фронт
|
нарастающий, спадающий
|
|
| Установка времени
|
30 нс ~ 10 с
|
||
| RS-232 запуск
(опция) |
Полярность
|
положительная, инвертированая
|
|
| Условие запуска
|
Start, Error, Check Error, Data
|
||
| Скорость
|
стандартная, пользовательская (0 - 10000000)
|
||
| Разрядность
|
5 bit, 6 bit, 7 bit, 8 bit
|
||
| I²C запуск
(опция) |
Условие запуска
|
Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
|
|
| Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
||
| Диапазон
|
0 - 127, 0 - 255, 0 - 1023
|
||
| Длина
|
1 ~ 5 байт
|
||
| SPI запуск
(опция) |
Условие
|
TimeOut
|
|
| Значение удержания
|
30 нс ~ 10 нс
|
||
| Разрядность
|
4 бит ~ 32 бит
|
||
| Установка
|
H, L, X
|
||
ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ)
| Количество каналов
|
1 или 2 (на заказ)
|
| Максимальная частота генерации
|
25 МГц
|
| Частота дискретизации
|
125 Мвыб/с
|
| Вертикальное разрешение
|
14 бит
|
| Амплитуда сигнала
|
10 мВп-п ... 6 Вп-п
|
| Количество точек, участвующих в формировании сигнала
|
8 К
|
| Стандартные формы
|
Синус, меандр, импульсный, треугольный
|
| Пользовательские формы
|
Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, шумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы |
ЦИФРОВОЙ МУЛЬТИМЕТР (ОПЦИЯ)
| Разрешение дисплея
|
3 3/4 разрядов (4000 отсчетов)
|
| Входной импеданс
|
10 МОм
|
| Измерение постоянного напряжения
|
Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.) Макс.напряжение на входе: 1000 В |
| Измерение переменного напряжения
|
Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц |
| Измерение постоянного тока
|
Диапазоны: 40 мА/400 мА/10 А
Точность: ±(1.5% + 1 е.м.р.) диап.40 мА/400 мА; ±(3% + 3 е.м.р.) диап.10 А |
| Измерение переменного тока
|
Диапазоны: 40 мА/400 мА/10 А
Точность: ±(1.5% + 3 е.м.р.) диап.40 мА; ±(2% + 1 е.м.р.) диап.400 мА; ±(3% + 3 е.м.р.) диап.10 А |
| Сопротивление
|
Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность: ±(1% + 3 е.м.р.) диап.400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм |
| Емкость
|
Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.) |
| Тест диодов
|
0 В ~ 1.5 В
|
| Неразрывность цепи
|
<50 Ом (±30 Ом) звуковой сигнал
|
ДИСПЛЕЙ
| Тип дисплея
|
диагональ 8” , ЖК, TFT матрица
|
| Разрешение дисплея
|
800 (по горизонтали) × 600 (по вертикали) точек
|
| Количество цветов
|
65536 цветов
|
| Сенсорный дисплей
|
опция
|
| IPS дисплей
|
опция (1024 х 768 точек)
|
ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКА
| Выходное напряжение (типичное)
|
амплитуда 5 В на нагрузке больше 1 MΩ.
|
| Частота (типичное)
|
Меандр 1 кГц
|
ИНТЕРФЕЙС
| Для связи с ПК
|
USB host, USB service, PictBridge, LAN, Trig Out (Pass/Fail)
|
| Сохранение
|
USB (форматы файлов *.bmp и *.bin)
|
| Видеовыход (опция)
|
VGA
|
| WiFi
|
опция
|
ПИТАНИЕ
| Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
| Потребляемая мощность
|
<24 Вт
|
| предохранитель
|
2 A, T тип, 250 В
|
| Батарейное питание (опция)
|
3,7 В ; 13200 мАч
|
МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ
| Габаритные размеры
|
340 мм × 177 мм × 90 мм (Д*В*Г)
|
| Вес
|
Около 2.6 кг
|
Комплектация ADS-6122 - Осциллограф цифровой, Актаком
Осциллограф цифровой ADS-6122 - 1 шт.
Осциллографические щупы с переключателем 1X/10X - 2 шт.
Сетевой кабель - 1 шт.
USB кабель для подключения к ПК - 1 шт.
Руководство по эксплуатации (краткая инструкция) - 1 шт.
Комплект для подстройки пробников- 1 шт.
Измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM).
Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) - 1 шт.
Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51) - 1 шт.
Дополнительная комплектация:
ADS-6000FG1 Опция встроенного генератора (1 канал, 25 МГц).
ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц).
ADS-6000FG51 Опция встроенного генератора (1 канал, 50 МГц) - только для складских моделей.
ADS-6000DMM Опция встроенного мультиметра.
ADS-6000DEC Опция декодирования I2C/SPI/RS232.
ADS-6000CAN Опция декодирования CAN.
ADS-6000VGA Опция VGA выход.
ADS-6000TDS Опция сенсорного дисплея.
XDS батарея Батарея для осциллографа.
SDS bag Сумка для переноски.
Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов.
