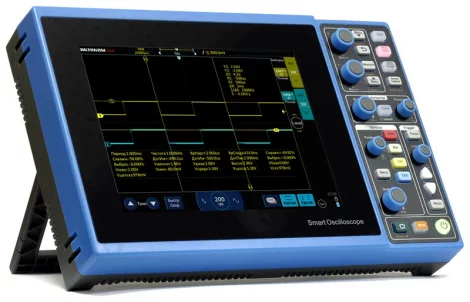

ADS-4142 - Осциллограф цифровой, Актаком

Артикул
ADS-4142
Гарантия
14 месяцев

Два канала.

Большая глубина записи до 28 млн. точек.

Высокая скорость захвата осциллограмм до 80000 осц/с.

Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления).

Сенсорный мультитач дисплей: до 5 точек касания.

Большие размеры дисплея 8" и высокое разрешение 800х600.

256 градаций яркости.

31 тип автоматических измерений (5 одновременно).

Курсорные измерения.

Встроенный 6-ти разрядный аппаратный частотомер.

Режим записи и воспроизведения.

Большая встроенная память 8 Гб и возможность сохранения на USB носитель.

Широкий выбор интерфейсов для управления осциллографом и сохранения данных.

Возможность подключения мыши через стандартные интерфейсы.

HDMI интерфейс для вывода информации на внешний монитор.

Эргономичный дизайн.

Перезаряжаемая Li-Ion батарея.

Русскоязычный интерфейс меню.

Количество каналов
2
Полоса пропускания
100 МГц
Режимы регистрации
Выборка
реальное время
Пиковый детектор
1 нс (один канал)
2 нс (два канала)
Усреднение
2, 4, 8, 16, 32, 64, 128, 256
Огибающая
2, 4, 8, 16, 32, 64, 128, 256, ∞
Интерполятор
Sin (x)/x
Максимальное входное напряжение
CAT1 300 В (1 МОм)
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
1 МОм ±1% || 15 пФ ±3 пФ
Учет ослабления пробников
0,001X...10000X
Параметры горизонтальной системы
Макс. частота дискретизации
1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
Макс. глубина записи
28 М точек (один канал)
14 М точек (два канала)
Коэффициент развертки
2 нс/дел - 1000 с/дел
Диапазон задержки временной базы
-14 дел. - 14000 сек
Погрешность времени выборки и времени задержки
±20 ppm
Старение
±5 ppm / год
Режимы
Y-T, X-Y, самописец, Zoom
Самописец
200 мс/дел - 1000 с/дел
Параметры вертикальной системы
Вертикальное отклонение
500 мкВ/дел - 5 В/дел (1 МОм)
АЦП
8 бит
Диапазон смещения
±2,5 В (с пробником х1, <500 мВ/дел)
±120 В (с пробником х1, ≥500 мВ/дел)
Полоса пропускания для аналогового сигнала
100 МГц
Ограничение полосы пропускания
20 МГц, ФВЧ, ФНЧ
Время нарастания
≤3,5 нс
Шум
≤1 мВ
Погрешность коэф. усиления
≤±2%(1 МОм)
Изоляция между каналами
≥40 дБ (100:1)
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT),
Автоматические
Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
Математические операции
+, -, *, /, БПФ
БПФ
4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска
Режим запуска
авто, обычный, однократный
Связь
DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление
Диапазон уровня запуска
±10 делений от центра экрана
Тип запуска
Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
Типы последовательных шин
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Блокировка уровня запуска
200 нс ~ 10 с
Запуск по фронту
нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
Запуск по длительности импульса
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с
Запуск по скорости нарастания
положительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона
Запуск по видео
Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
Запуск по логическому шаблону
AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
Запуск по N фронту
Тип фронта: нарастающий, спадающий
Номер фронта 1 ~ 65535
Запуск по ранту
Событие: временное, логическое
Декодирование протоколов
Режим отображения
Графический, табличный
Типы протоколов
Стандартно: UART, I²C, SPI, CAN, LIN
Опция: MIL-1553B, ARINC429
UART
Приемник Rx: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Четность: нет, четные, нечетные
Разрядность: 5, 6, 7, 8, 9 бит
Скорость передачи: 1,2К - 8 Мбит/с
Отображение: шестнадцатеричное, двоичное, ASC II
I²C
Линия данных: CH1, CH2, CH3, CH4
Линия тактирования: CH1, CH2, CH3, CH4
SPI
Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
Разрядность: 4, 8, 16, 24, 32 бит
CAN
Источник: CH1, CH2, CH3, CH4
Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
Скорость передачи: 10 К - 5 Мбит/с
LIN
Источник: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Скорость передачи: 2,4 К - 625 кбит/с
MIL-1553B (опция)
Источник: CH1, CH2, CH3, CH4
Отображение: шестнадцатеричное, двоичное
ARINC429 (опция)
Источник: CH1, CH2, CH3, CH4
Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM
Отображение: шестнадцатеричное, двоичное
Скорость передачи: 12,5 К / 100 кбит/с


Дисплей
Тип
Цветной дисплей 8”, TFT, сенсорный
Сенсорное управление
многоточечное (до 5 точек)
Разрешение
800 × 600 точек
Шкала
14х10 делений
настраиваемая яркость сетки
Градации
256 уровней
Послесвечение
авто, 10 мс ~ 10 с, ∞
Схема с цветовой температурой
Да
Сохранение
Накопитель
Внутренняя память 8 Гб
USB накопитель
Формат
*csv, *wav, *bin
Отображение опорных осциллограмм
4
Сохранение настроек
10
Интерфейсы
Коммуникационные интерфейсы
USB 2.0, microUSB 2.0, LAN
HDMI интерфейс
версия 1.4
Выход компенсации пробников
меандр, 1 кГц, 2 В п-п
Цифровой интерфейс
Да
Питание
Напряжение сети
100-240 В, 50/60 Гц
Аккумуляторная батарея
Li-ion, 7500 мА·ч / 7.4 В
Потребляемая мощность
<60 Вт
Массо-габаритные параметры
Габаритные размеры
280 мм × 180 мм × 50 мм
Вес (без батареи и аксессуаров)
1,34 кг


Количество каналов
2
Полоса пропускания
100 МГц
Макс. частота дискретизации
1 Гвыб/сек (один канал); 500 Мвыб/сек (два канала)
Макс. глубина записи
28 М точек (один канал); 14 М точек (два канала)
Коэффициент развертки
2 нс/дел - 1000 с/дел
Вертикальное отклонение
500 мкВ/дел - 5 В/дел (1 МОм)
АЦП
8 бит
Дисплей
Цветной 8”, TFT, сенсорный
Интерфейсы
USB 2.0, microUSB 2.0, LAN
Габаритные размеры
280 мм × 180 мм × 50 мм
Вес (без батареи и аксессуаров)
1,34 кг

Осциллограф ADS-4142 - 1 шт.

Осциллографический пробник - 2 шт.

Защитная пленка на экран - 1 шт.

Салфетка для протирки экрана - 1 шт.

Ремешок - 1 шт.

Блок питания - 1 шт.

Сетевой кабель - 1 шт.
