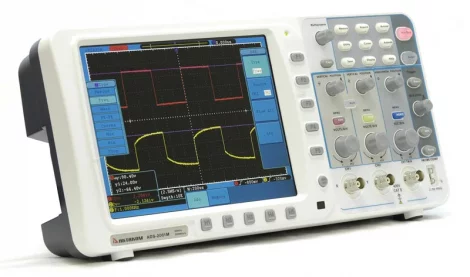

ADS-2061M - Осциллограф цифровой, Актаком
Характеристики ADS-2061M - Осциллограф цифровой, Актаком
Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»
Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.
| Характеристика
|
Значение
|
||
| Полоса пропускания
|
60 MГц
|
||
| Количество каналов
|
2 + внешний запуск
|
||
| Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|
| Макс. дискретизация (реальное время)
|
500 Mвыб/сек (250 Mвыб/сек - 2 канала)
|
||
| Вход
|
Связь по входу
|
открытый, закрытый, земля
|
|
| Входной импеданс
|
1 MΩ±2% в параллель 10пФ±5пФ
|
||
| Учет ослабления пробников
|
1X，10X，100X，1000X
|
||
| Максимальное входное напряжение
|
400 Вп-п (DC + AC пик-пик)
|
||
| Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
||
| Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1 |
||
| Задержка между каналами (типичное)
|
150 пс
|
||
| Параметры
горизонтальной системы |
Диапазон частоты выборки
|
0.5 Выб/сек ~ 500 Mвыб/сек (один канал),
0.5 Выб/сек ~ 250 Mвыб/сек (два канала) |
|
| Интерполяция
|
(sin x)/x
|
||
| Глубина записи
|
10 M точек на каждый канал
|
||
| Коэффициент развертки
|
5 нс/дел ~ 100 с/дел, с шагом 1~2~5
|
||
|
|
|||
| Погрешность времени выборки и времени задержки
|
±100 ppm
|
||
| Погрешность измерения интервалов
|
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||
| Параметры вертикальной системы
|
АЦП
|
8 бит
|
|
| Вертикальное отклонение
|
2 мВ/дел ~ 10 В/дел
|
||
| Диапазон смещения
|
±10 делений
|
||
| Полоса пропускания для аналогового периодического сигнала
|
60 МГц
|
||
| Полоса пропускания для однократного сигнала
|
Полный диапазон
|
||
| Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
||
| Время нарастания
|
≤5.8 нс (типичное)
|
||
| Погрешность коэф.усиления
|
±3%
|
||
| Погрешность коэф.усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) |
||
| Измерения
|
Курсорные
|
ΔV и ΔT между курсорами
|
|
| Автоматические
|
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
||
| Математические операции
|
сложение, вычитание, умножение, деление , БПФ
|
||
| Сохранение во внутреннюю память
|
15 осциллограмм
|
||
| Фигуры Лиссажу
|
Диапазон
|
Полный
|
|
| Сдвиг фаз
|
±3 градуса
|
||
| Частота ( типичное)
|
1 кГц прямоугольного сигнала
|
||
СИСТЕМА ЗАПУСКА
| Характеристики
|
Значение
|
|
| Диапазон уровня запуска
|
Внутренний
|
±6 делений от центра экрана
|
| EXT
|
±600 мВ
|
|
| EXT/5
|
±3 В
|
|
| Погрешность уровня запуска (типичная)
|
Внутренний
|
±0.3 деления
|
| EXT
|
±(40 мВ + 6% от установл. значения)
|
|
| EXT/5
|
±(200mV +6% от установл. значения)
|
|
| Блокировка уровня запуска
|
100 нс ~ 10 с
|
|
| Автоматическая установка уровня 50% (типичное)
|
Входной сигнал ≥50 Гц
|
|
| Запуск по фронту
|
наклон
|
нарастающий, спадающий
|
| чувствительность
|
0.3 деления
|
|
| Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| диапазон установок
|
24 нс ~ 10 с
|
|
| Запуск по видеосигналу
|
система
|
NTSC, PAL и SECAM
|
| диапазон строк
|
1-525 (NTSC) и 1-625 (PAL/SECAM)
|
|
| Запуск по скорости нарастания
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| диапазон установок
|
24 нс ~ 10 с
|
|
| Поочередный запуск
|
Режим запуск для канала CH1
|
Edge, Pulse, Video, Slope
|
| Режим запуск для канала CH2
|
Edge, Pulse, Video, Slope
|
|
Дисплей
| Тип дисплея
|
диагональ 8” , ЖК, TFT матрица
|
| Разрешение дисплея
|
800 (по горизонтали) × 600 (по вертикали) точек
|
| Количество цветов
|
65536 цветов
|
Выход для компенсации пробника
| Выходное напряжение (типичное)
|
амплитуда 5 В на нагрузке больше 1MΩ.
|
| Частота (типичное)
|
Меандр 1 кГц
|
Интерфейс
| Для связи с ПК
|
USB2.0, RS-232
|
| Сохранение
|
USB
|
| Модуль Годен/Негоден
|
Встроенный
|
Питание
| Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
| Потребляемая мощность
|
<18 Вт
|
| предохранитель
|
1 A, T тип, 250 В
|
| Батарея питания (опция)
|
4000 мАч / 3.7 В
|
Массо-габаритные параметры
| Габаритные размеры
|
340 мм × 155 мм × 70 мм (Д*В*Г)
|
| Вес
|
Около 1.82 кг
|
Комплектация ADS-2061M - Осциллограф цифровой, Актаком
Осциллограф цифровой ADS-2061M - 1 шт.
Осциллографические щупы - 2 шт.
Сетевой кабель - 1 шт.
USB кабель для подключения к ПК - 1 шт.
Руководство по эксплуатации (краткая инструкция) - 1 шт.
Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab - 1 шт.
