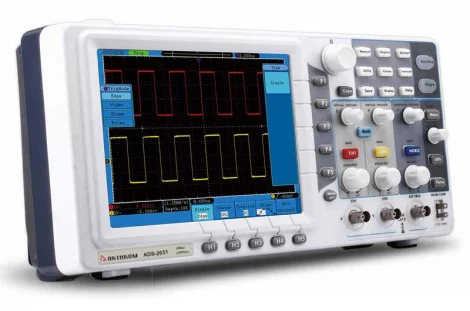

Осциллограф цифровой АКТАКОМ ADS-2031V обладает широкими функциональными возможностями, что в сочетании с компактностью и доступной ценой позволяют рекомендовать цифровой осциллограф ADS-2031V для учебных и сервисных организаций и частным лицам. Благодаря наличию у цифрового осциллографа АКТАКОМ ADS-2031V выхода VGA, к нему можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе.
Характеристика
|
Значение
|
||
Полоса пропускания
|
30 МГц
|
||
Количество каналов
|
2 + внешний запуск
|
||
Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|
Макс. дискретизация (реальное время)
|
250 Mвыб/сек (125 Mвыб/сек - 2 канала)
|
||
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
|
Входной импеданс
|
1 MΩ±2% в параллель 10 пФ±5 пФ
|
||
Учет ослабления пробников
|
1X, 10X, 100X, 1000X
|
||
Максимальное входное напряжение
|
400 Вп-п (DC + AC пик-пик)
|
||
Ограничение полосы пропускания
|
полный диапазон
|
||
Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1 |
||
Задержка между каналами (типичное)
|
150 пс
|
||
Параметры
горизонтальной системы |
Диапазон частоты выборки
|
5 Выб/сек ~ 250 Mвыб/сек (один канал),
5 Выб/сек ~ 125 Mвыб/сек (два канала) |
|
Интерполяция
|
(sin x)/x
|
||
Глубина записи
|
10 К точек на каждый канал
|
||
Коэффициент развертки
|
4 нс/дел ~ 100 с/дел, с шагом 1~2~4
|
||
Погрешность времени выборки и времени задержки
|
±100 ppm
|
||
Погрешность измерения интервалов (DC~100 МГц)
|
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||
Параметры вертикальной системы
|
АЦП
|
8 бит
|
|
Вертикальное отклонение
|
5 мВ/дел ~ 5 В/дел
|
||
Диапазон смещения
|
±10 делений
|
||
Полоса пропускания для аналогового периодического сигнала
|
30 МГц
|
||
Полоса пропускания для однократного сигнала
|
Полный диапазон
|
||
Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
||
Время нарастания (60 МГц)
|
≤11.67 нс (типичное)
|
||
Погрешность коэф.усиления
|
±3%
|
||
Погрешность коэф.усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) |
||
Измерения
|
Курсорные
|
ΔV и ΔT между курсорами
|
|
Автоматические
|
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
||
Математические операции
|
+, -, *, / ,FFT
|
||
Сохранение во внутреннюю память
|
15 осциллограмм
|
||
Фигуры Лиссажу
|
Диапазон
|
Полный
|
|
Сдвиг фаз
|
±3 градуса
|
||
Частота ( типичное)
|
1 кГц прямоугольного сигнала
|
СИСТЕМА ЗАПУСКА
Характеристики
|
Значение
|
|
Диапазон уровня запуска
|
Внутренний
|
±6 делений от центра экрана
|
EXT
|
±600 мВ
|
|
EXT/5
|
±3 В
|
|
Погрешность уровня запуска (типичная)
|
Внутренний
|
±0.3 деления
|
EXT
|
±(40 мВ + 6% от установл. значения)
|
|
EXT/5
|
±(200 мВ +6% от установл. значения)
|
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
|
Автоматическая установка уровня 50% (типичное)
|
Входной сигнал ≥50 Гц
|
|
Запуск по фронту
|
наклон
|
нарастающий, спадающий
|
чувствительность
|
0.3 деления
|
|
Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
диапазон установок
|
30 нс ~ 10 с
|
|
Запуск по видеосигналу
|
система
|
NTSC, PAL и SECAM
|
диапазон строк
|
1-525 (NTSC) и 1-625 (PAL/SECAM)
|
|
Запуск по скорости нарастания
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
диапазон установок
|
30 нс ~ 10 с
|
|
Поочередный запуск
|
Режим запуск для канала CH1
|
Edge, Pulse, Video, Slope
|
Режим запуск для канала CH2
|
Edge, Pulse, Video, Slope
|
Дисплей
Тип дисплея
|
диагональ 8” , ЖК, TFT матрица
|
Разрешение дисплея
|
800 (по горизонтали) × 600 (по вертикали) точек
|
Количество цветов
|
65536 цветов
|
Выход для компенсации пробника
Выходное напряжение (типичное)
|
амплитуда 5 В на нагрузке больше 1MΩ.
|
Частота (типичное)
|
Меандр 1 кГц
|
Интерфейс
Для связи с ПК
|
USB2.0, LAN
|
Сохранение
|
USB
|
Видеовыход
|
VGA
|
Питание
Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
Потребляемая мощность
|
<15 Вт
|
предохранитель
|
2 A, T тип, 250 В
|
Массо-габаритные параметры
Габаритные размеры
|
348 мм × 170 мм × 78 мм (Д*В*Г)
|
Вес
|
Около 1.5 кг
|
Осциллограф цифровой ADS-2031V - 1 шт.
Осциллографические щупы - 2 шт.
Сетевой кабель - 1 шт.
USB кабель для подключения к ПК - 1 шт.
Руководство по эксплуатации - 1 шт.
Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab - 1 шт.
