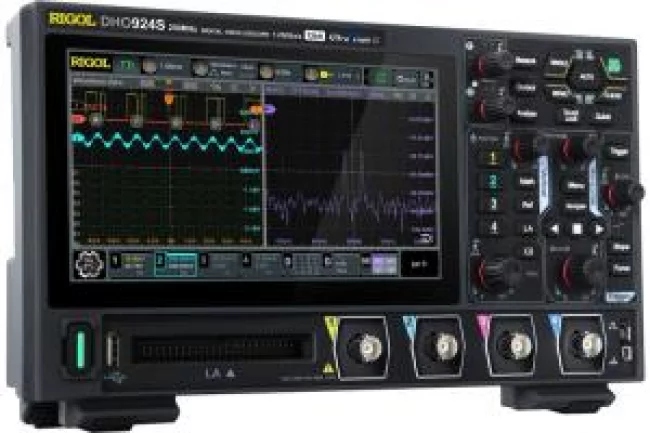

В ассортименте измерительного оборудования Rigol появилась новая серия четырехканальных цифровых осциллографов с высоким разрешением DHO900. К настоящему времени в серию DHO900 входят четыре модели с полосами пропускания 125 МГц (DHO914 и DHO914S) и 250 МГц (DHO924 и DHO924S). В одном у всех моделей объединены несколько приборов: цифровой осциллограф, логический анализатор и анализатор протоколов, а в модели DHO914S и DHO924S в штатной поставке доступен также генератор сигналов и измеритель АЧХ. Новые осциллографы серии DHO900 имеют аппаратное разрешение по вертикали 12 бит, ультранизкий уровень шумов и широкий диапазон вертикальных разверток от 200 мкВ/дел до 10 В/дел, что позволяет проводить точный анализ зашумленных сигналов даже с малой амплитудой.
Параметр / модель |
||||
Полоса пропускания |
125 MГц |
250 МГц |
||
Количество каналов |
4 аналоговых + 16 цифровых (с пробником PLA2216) |
|||
Макс. скорость захвата осциллограмм |
30000 осц./сек (векторный режим)
|
|||
Время нарастания |
≤2,8 нс |
≤1.4 нс |
||
Макс. дискретизация (реальное время) |
1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) |
|||
Глубина записи |
50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала) |
|||
Входной импеданс |
1 MОм ±1% || 15 пФ ±3 пФ |
|||
Вертикальное разрешение |
12 бит, 16 бит в режиме высокого разрешения |
|||
Вертикальное отклонение (1 МОм) |
200 мкВ/дел ~ 10 В/дел |
|||
Регистратор |
до 500000 кадров |
|||
Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
|||
Анализ протоколов |
Штатно: Parallel, RS-232/UART, I²C, SPI, CAN, LIN |
|||
Цифровой вольтметр |
штатно; функции - DC, AC+DC RMS, AC RMS |
|||
Частотомер |
6 разрядов |
|||
Генератор сигналов |
нет |
1 канал,
|
нет |
1 канал,
|
Анализатор АЧХ |
нет |
диаграммы Боде,
|
≤нет |
диаграммы Боде,
|
Дисплей |
7" , емкостной сенсорный мультитач , 1024 х 600 точек |
|||
Операционная система |
Android |
