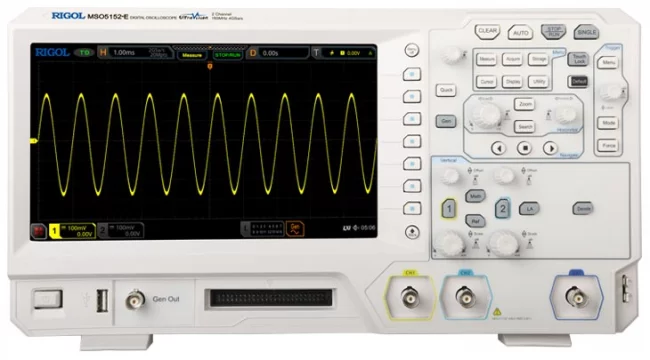

Комбинированный осциллограф экономного класса Rigol MSO5152-E
Представляем новый двухканальный комбинированный осциллограф экономного класса Rigol MSO5152-E.
Приборы серии MSO5000-E представляют собой упрощенную версию самой популярной серии осциллографов Rigol MSO5000.
По своим функциональным возможностям приборы серии MSO5000-E и MSO5000 практически одинаковые. MSO5152-E, как и все осциллографы серии MSO5000 может объединять в одном корпусе до семи измерительных приборов:
- цифровой осциллограф
- 16-канальный логический анализатор
- одноканальный генератор сигналов (в серии MSO5000 генератор двухканальный)
- анализатор спектра
- цифровой вольтметр
- 6-разрядный частотомер
- анализатор протоколов
Кроме того, он позволяет строить диаграммы Боде (логарифмические амплитудно-фазовые частотные характеристики), что позволяет превратить прибор в измеритель АЧХ.
Аналогично серии MSO5000 в MSO5152-E используется сенсорный мультитач дисплей с размером 9" и разрешением 1024х600 точек, который позволяет проводить управление прибором и измерения при помощи касаний и жестов.
Основные характеристики комбинированных осциллографов Rigol серий MSO5000 и MSO5000-E приведены в сравнительной таблице ниже:
|
MSO5152-E |
MSO5072 |
MSO5102 |
MSO5204 |
MSO5354 |
|
|
Полоса пропускания |
150 МГц
|
70 МГц
|
100 МГц
|
200 МГц
|
350 МГц |
|
Кол. аналог. каналов |
2 |
2 (+ апгрейд до 4-х) или 4 |
4 |
||
|
Кол. цифровых каналов |
16 (опция) |
||||
|
Макс. частота дискретизации |
4 Гвыб/сек (2 Гвыб/сек на каждый канал) |
8 Гвыб/сек (2 Гвыб/сек на каждый канал) |
|||
|
Макс. глубина записи |
50 М точек (25 М точек на канал), 100 М точек - опция |
100 М точек (25 М точек на канал), 200 М точек - опция |
|||
|
Макс. скорость захвата осциллограмм |
свыше 300000 осц/сек |
свыше 500000 осц/сек |
|||
|
Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
|
||||
|
Генератор сигналов |
опция MSO5000-E-AWG:
|
опция MSO5000-AWG: 0,1 Гц ~ 25 МГц, 14 бит, 2 канала, 16К точек |
|||
|
Дисплей |
цветной 9", емкостной сенсорный мультитач, 1024х600 |
||||
