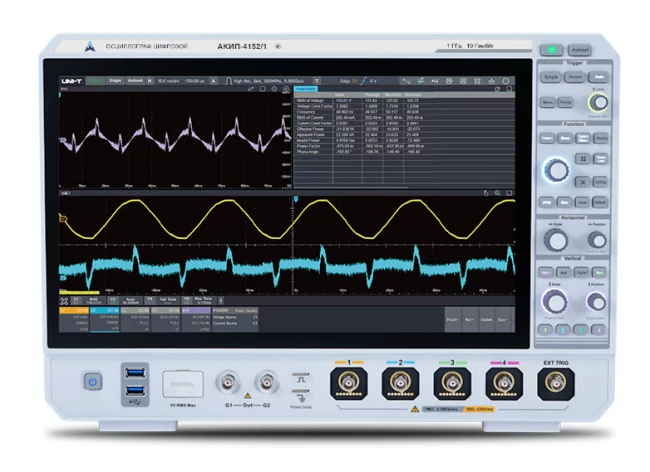

Осциллографы смешанных сигналов серии АКИП-4152

АКИП‑4152 — это современный цифровой осциллограф для анализа электрических сигналов: он измеряет их амплитудно‑временные параметры и визуализирует форму. Прибор подходит для широкого круга задач в электронике, электротехнике, телекоммуникациях, авиакосмической отрасли и образовательном процессе.

Работа устройства основана на высокоскоростном аналого‑цифровом преобразовании сигнала в режиме реального времени. Полученная информация обрабатывается микропроцессором и сохраняется в памяти, после чего часть данных выводится на экран.

Прибор выполнен в виде компактного настольного моноблока с питанием от сети переменного тока. Его ключевые компоненты:

аттенюатор;
блок нормализации сигналов;
АЦП и ЦАП;
микропроцессор;
устройство управления;
запоминающее устройство;
усилитель;
схема синхронизации;
генератор развёртки;
блок питания;
клавиатура;
цветной сенсорный дисплей.

Осциллограф позволяет:

визуально наблюдать сигналы;
настраивать размеры изображения (автоматически или вручную);
сохранять данные в цифровом виде;
измерять амплитудные и временные параметры (автоматически либо с помощью курсоров);
выполнять математическую обработку сигналов;
проводить частотный анализ (включая быстрое преобразование Фурье и построение АЧХ);
документировать результаты измерений.

Каждый из четырёх каналов обрабатывает и запоминает сигналы независимо.

Модель выпускается в двух модификациях:

АКИП‑4152/1 — полоса пропускания 1 ГГц;

АКИП‑4152/2 — полоса пропускания 2 ГГц.

Характеристики

Основные технические параметры:

тип: цифровой осциллограф;
количество каналов: 4;
полоса пропускания: 1 ГГц (АКИП‑4152/1) или 2 ГГц (АКИП‑4152/2);
максимальная частота дискретизации: 10 ГГц;
максимальный объём памяти: 1 ГБ;
разрядность АЦП: 8 бит;
входное сопротивление: 50 Ом или 1 МОм;
логические каналы: 16 (опционально);
скорость обновления экрана: до 2 000 000 осц./сек;
уровни интенсивности свечения луча: 256;
дисплей: TFT, ёмкостный сенсорный, диагональ 39,62 см, разрешение 1920×1080;
интерфейсы: USB, LAN;
масса: 10,5 кг.

Сферы применения

Осциллограф АКИП‑4152 востребован в задачах, где требуется точный анализ электрических сигналов. Среди ключевых направлений:

тестирование низковольтных и сильноточных источников питания;
контроль целостности передачи сигналов между компонентами системы;
оценка энергоэффективности источников питания;
анализ динамики реакции на изменения нагрузки;
выявление нестабильностей в системах питания и связанных с ними электромагнитных помех (ЭМП);
исследование джиттера и построение глазковых диаграмм;
декодирование протоколов связи (RS‑232/422/485/UART, I²C, SPI, CAN, LIN и др.);
использование в качестве логического анализатора (с опцией 16 каналов);
генерация тестовых сигналов (с опциональным двухканальным генератором, 60 МГц);
измерения мощности и показателей качества электроэнергии (опция).

Прибор также активно применяется в производстве электронного оборудования, научно‑исследовательских лабораториях, сервисных центрах и учебных заведениях.
