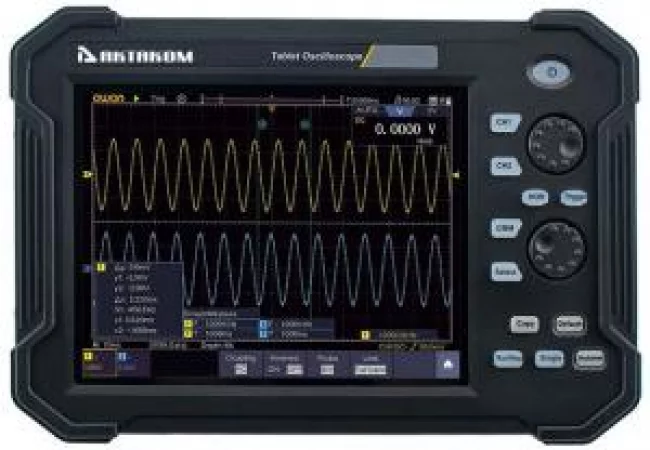

Высокопроизводительные портативные осциллографы Актаком планшетного типа ADS-44xx
Вам нужен портативный переносной осциллограф с высокой функциональностью?
Требуется работа на выездах и «полевых» условиях?
Хотите высокую производительность?
Решение есть!
Новая серия планшетных осциллографов Актаком поможет Вам определиться с выбором.
Линейка осциллографов ADS-44xx представлена девятью двух- и четырехканальными моделями с максимальной полосой пропускания до 120 МГц. Среди основных возможностей данной серии планшетных осциллографов можно выделить:
- Полоса пропускания до 120 МГц
- Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
- 2 или 4 аналоговых канала
- Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами
- Глубина записи до 40 миллионов точек
- Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации
- Встроенный анализатор протоколов UART, I²C, SPI, CAN
- Встроенный 4 ½ разрядный мультиметр (для двухканальных моделей)
- Частотомер 6 разрядов
- Ударопрочный хольстер
- Широкий выбор интерфейсов
- Поддержка SCPI, LabVIEW
- Аккумуляторная батарея большой емкости 8000 мА·ч
Для удобства сравнения и помощи в выборе основные технические данные по моделям представлены в сводной таблице:
|
|
ADS-4492/ADS-4492H | ||||
|
Кол-во каналов |
2 |
4 |
2 |
4 |
2 |
|
Полоса пропускания |
70 МГц |
70 МГц |
100 МГц |
100 МГц |
120 МГц |
|
Макс. дискретизация |
1 Гвыб/с |
||||
|
Разрешение по вертикали |
8 бит |
8/12/14 бит |
8 бит |
8/12/14 бит |
8 бит |
|
Макс.скорость захвата |
45 000 осц/сек |
||||
|
Макс.память |
40 М точек |
||||
|
Гориз. развертка |
2 нс/дел…1000 с/дел |
||||
|
Верт.отклонение |
1 мВ/дел…10 В/дел |
||||
|
Тип запуска |
Фронт, импульс, видео, скорость нарастания, задержка, лог.шаблон, N фронт, рант
|
||||
|
Анализ протоколов |
Штатно: UART, I²C, SPI, CAN, LIN;
|
||||
Как видно из представленной таблицы, ряд моделей (ADS-4472H, ADS-4474H, ADS-4482H, ADS-4484H, ADS-4492H) имеют в своем названии постфикс "H". Этот символ означает, что в приборе установлен быстродействующий АЦП высокого разрешения. Обратите внимание высокое разрешение реализовано аппаратными средствами! Для вышеуказанных моделей максимальное разрешение АЦП составляет 14 разрядов, хотя и имеется возможность выбора разрешения. Модели осциллографов с высоким разрешением могут применяться для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточно возможностей обычных осциллографов с разрешением 8 бит. Двух- и четырехканальные модели планшетных осциллографов Актаком серии ADS-44xx отличаются не только количеством аналоговых каналов, но и тем, что в двухканальных моделях имеется полнофункциональный мультиметр с разрешением 4 ½ разряда.
|
Параметр |
Диапазоны |
Точность |
|
Постоянное напряжение |
20 мВ/200 мВ/2 В/20 В/200 В /1000 В |
±0,3% |
|
Переменное напряжение |
20 мВ/200 мВ/2 В/20 В/200 В /750 В |
±0,8% |
|
Постоянный ток |
10 А |
±2,0% |
|
Переменный ток |
10 А |
±2,5% |
|
Сопротивление |
200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм |
±0,5% |
|
Емкость |
2 нФ ~ 20 мФ |
±4,0% |
|
Тест диодов |
0 В ~ 2 В |
|
|
Неразрывность цепи |
<50 Ом звуковой сигнал |
|
Органы управления мультиметром у двухканальных моделей находятся также на передней панели прибора, но также управление может производиться и через сенсорный дисплей. Мультиметр имеет отдельные входы, расположенные рядом с аналоговыми входами осциллографа.
Новые осциллографы ADS-44xx имеют широкие возможности по дистанционному управлению благодаря наличию большого числа встроенных интерфейсов.
Приборы поддерживают управление SCPI-командами и могут встраиваться в системы, где происходит работа под управлением LabVIEW.
Заинтересовались новыми планшетными осциллографами Актаком ADS-44xx?
Но это еще не все новинки зимы-весны 2021.
