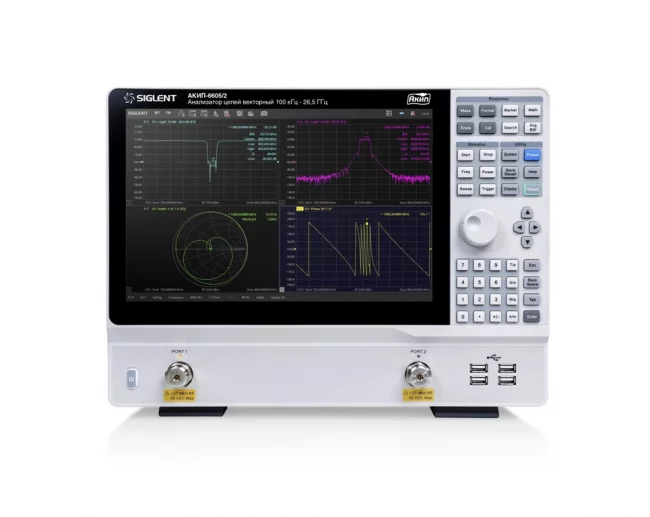

Представляем новую серию векторных анализаторов цепей под торговой маркой АКИП™ - АКИП-6605. Новая серия векторных анализаторов цепей представляет собой логическое продолжение серии АКИП-6604. В серию АКИП-6605 входит две модели с частотными диапазонами от 100 кГц до 13,5 ГГц и от 100 кГц до 26,5 ГГц и позволяют выполнять 2-х портовые измерения. В отличие от «обычного» анализатора цепей, векторные анализаторы цепей (VNA) позволяют обнаруживать и наблюдать фазовые соотношения исследуемых сигналов.
Анализаторы цепей серии АКИП-6605 представляют собой эффективные инструменты для вычисления добротности (Q-фактор), полосы пропускания и вносимых потерь фильтра. Они поддерживают возможность добавления (моделирования) или удаления измерительных оснасток, функцию допускового контроля и тестирование пульсаций. Анализаторы цепей серии АКИП-6605 также поддерживают различные виды калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, и расширенная калибровка для повышения гибкости в исследованиях, разработках и в производственных приложениях.
Рабочий диапазон частот:
100 кГц … 13,5 ГГц – АКИП-6605/1
100 кГц … 26,5 ГГц – АКИП-6605/2
Двухпортовое измерение S-параметров
Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
Диапазон установки выходного уровня: - 55 дБм … 10 дБм
Разрешение: 1 Гц, 0,05 дБ
Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)
Различные виды калибровки: простая, расширенная, полная, TRL-калибровка (SOLT, SOLR, TRL)
Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция), измерение параметров смесителей с преобразованием частоты, скалярным методом (опция).
Поддержка инжекторов питания (Bias-Tees)
Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
Интерфейсы: USB, LAN, GPIB (опция)
Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
Видео выход (HDMI)
Новая серия векторных анализаторов цепей АКИП-6605 сочетает в себе широкие функциональные возможности, современный дизайн, и позволяет выбрать оптимальную модель под широкий спектр задач. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей, в том числе:
Планируются испытания для целей утверждения типа СИ.
