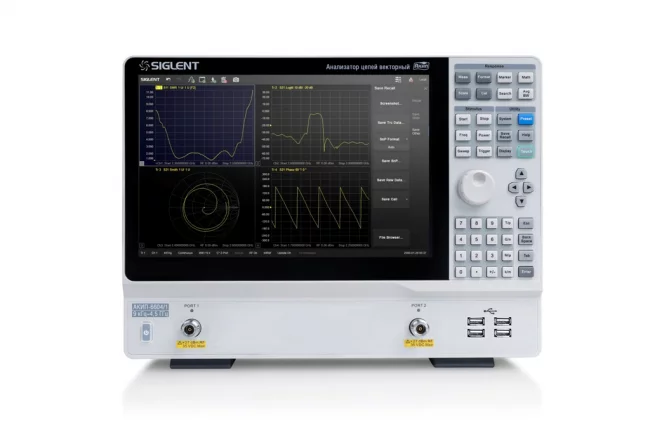

Представляем новую серию векторных анализаторов цепей под торговой маркой АКИП™ - АКИП-6604. В серию АКИП-6604 входит четыре модели с частотными диапазонами от 9 кГц до 4,5 ГГц и от 9 кГц до 8,5 ГГц. В зависимости от модели векторные анализаторы серии АКИП-6604 поддерживают 2-х или 4-х портовые измерения S-параметров, дифференциальные параметры и параметры во временной области (опционально). В отличие от «обычного» анализатора цепей, векторные анализаторы цепей (VNA) позволяют обнаруживать и наблюдать фазовые соотношения исследуемых сигналов.
Анализаторы цепей серии АКИП-6604 представляют собой эффективные инструменты для вычисления добротности (Q-фактор), полосы пропускания и вносимых потерь фильтра. Они поддерживают возможность добавления (моделирования) или удаления измерительных оснасток, функцию допускового контроля и тестирование пульсаций. Анализаторы цепей серии АКИП-6604 также поддерживают различные виды калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, и расширенная калибровка для повышения гибкости в исследованиях, разработках и в производственных приложениях.
Параметры |
||||
Диапазон частот |
9 кГц … 4,5 ГГц |
9 кГц … 8,5 ГГц |
||
Число портов |
2 |
4 |
2 |
4 |
Разрешение |
1 Гц, 0,05 дБ |
|||
Полоса фильтра ПЧ (IFBW) |
10 Гц … 3 МГц |
|||
Диапазон установки выходного уровня |
- 55 дБм … 10 дБм |
Анализатор снабжен большим (диагональ 30,7 см) цветным сенсорным экраном с разрешением 1280x80 и поддерживает несколько режимов вывода результатов измерений:
Новая серия векторных анализаторов цепей АКИП-6604 сочетает в себе широкие функциональные возможности, современный дизайн, и позволяет выбрать оптимальную модель под широкий спектр задач. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей, в том числе:
Планируются испытания для целей утверждения типа СИ.
