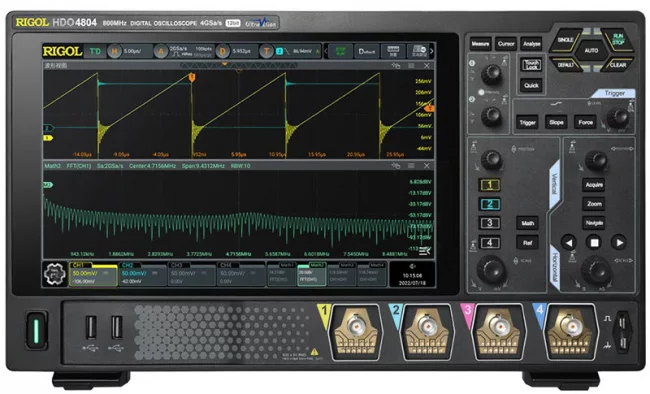

Rigol HDO4000 - серия цифровых осциллографов высокого разрешения
В номенклатуре измерительного оборудования Rigol появилась новая серия цифровых осциллографов с высоким разрешением.
Осциллографы HDO4000 построены на чипсете собственной разработки ”Centaurus” . Применение новейших технологий позволило обеспечить аппаратное разрешение по вертикали 12 бит при минимальном уровне собственных шумов до 18 мкВскз и чувствительности от 100 мкВ, что позволяет захватывать и анализировать даже зашумленные сигналы с малой амплитудой. Серия HDO4000 представлена тремя моделями с полосами пропускания 800 МГц (HDO4804), 400 МГц (HDO4404), 200 МГц (HDO4204).
К основным особенностям серии Rigol HDO4000 можно отнести:
Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения.
Ультранизкий уровень шумов до 18 мкВскз.
Полоса пропускания 200 / 400 /800 МГц.
Частота дискретизации до 4 Гвыб/сек.
Чувствительность от 100 мкВ.
Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 100 мкВ/дел до 10 В/дел.
Максимальная глубина записи до 500 миллионов точек.
Скорость захвата до 1500000 осц/сек в режиме UltraAcquire.
Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек.
Интерфейсы USB Device, USB Host, LAN, HDMI.
|
|
HDO4804 |
HDO4404 |
HDO4204 |
|
|
Полоса пропускания |
50 Ом |
800 MГц |
400 МГц |
200 МГц |
|
1 МОм |
500 МГц |
400 МГц |
200 МГц |
|
|
Количество каналов |
4 аналоговых + внешний запуск |
|||
|
Макс. скорость захвата осциллограмм |
50000 осц./сек (векторный режим)
|
|||
|
Время нарастания (50 Ом), тип |
≤437 пс |
≤875 пс |
≤1.75 нс |
|
|
Макс. дискретизация (реальное время) |
4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала) |
|||
|
Глубина записи |
250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно
|
|||
|
Входной импеданс |
1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% |
|||
|
Вертикальное разрешение |
12 бит, 16 бит в режиме высокого разрешения |
|||
|
Вертикальное отклонение (1 МОм) |
100 мкВ/дел ~ 10 В/дел |
|||
|
Регистратор |
до 500000 кадров |
|||
|
Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN
|
|||
|
Анализ протоколов |
Штатно: Parallel, RS232/UART, I²C, SPI, CAN
|
|||
|
Цифровой вольтметр |
штатно; функции - DC, AC+DC RMS, AC RMS |
|||
|
Частотомер |
6 разрядов |
|||
|
Дисплей |
10,1" , емкостной сенсорный мультитач , 1280 х 800 точек |
|||
|
Операционная система |
Android |
|||
