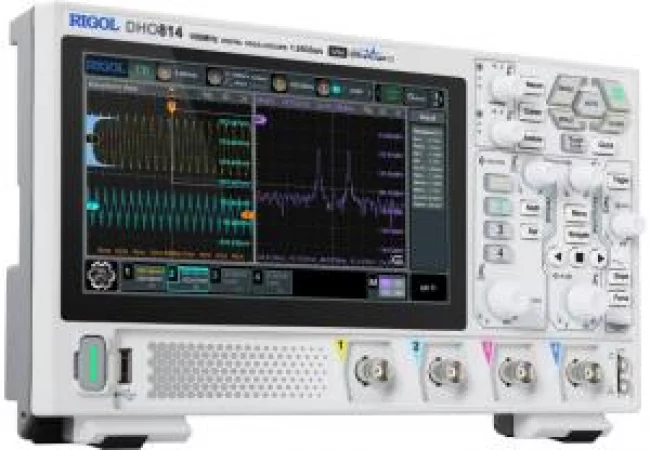

Rigol DHO800 - новая серия цифровых осциллографов Rigol высокого разрешения
В номенклатуре измерительного оборудования Rigol появилась новая серия цифровых осциллографов экономного класса с высоким разрешением DHO800. Осциллографы DHO800 компактные размеры, небольшой вес и тонкий корпус. Применение новейших технологий позволило приборам данной серии обеспечить аппаратное разрешение по вертикали 12 бит при малом уровне собственных шумов и высокой чувствительности. Серия DHO800 представлена двумя двухканальными (DHO802 и DHO812) и двумя четырехканальными (DHO804 и DHO814) моделями с полосами пропускания 70 и 100 МГц.
К основным особенностям серии Rigol DHO800 можно отнести:
- Технология UltraVision III
- Полоса пропускания 70 или 100 МГц
- Два или четыре канала
- Вход внешнего запуска на передней панели для двухкнальных моделей
- Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
- Малый уровень шумов
- Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 500 мкВ/дел до 10 В/дел
- Максимальная глубина записи до 25 миллионов точек
- Скорость захвата до 1000000 осц/сек в режиме UltraAcquire
- Функция поиска и навигации по форме сигнала
- 7-дюймовый (1024x600) емкостный мультисенсорный экран
- Интерфейсы USB Device & Host, LAN и HDMI (стандартные) для всех моделей этой серии
- Компактные размеры
Технические характеристики
|
Параметры/Модель |
DHO802 |
DHO804 |
DHO812 |
DHO814 |
|
Полоса пропускания |
70 MГц |
100 МГц |
||
|
Количество каналов |
2 аналоговых + внешний запуск |
4 аналоговых |
2 аналоговых + внешний запуск |
4 аналоговых |
|
Макс. скорость захвата осциллограмм |
30000 осц./сек (векторный режим)
|
|||
|
Время нарастания (50 Ом), тип |
≤5 нс |
≤3.5 нс |
||
|
Макс. дискретизация (реальное время) |
1,25 Гвыб/сек (625 Мвыб/сек - два канала; 312,5 Гвыб/сек - четыре канала) |
|||
|
Глубина записи |
25 М точек (10 М точек - два канала; 1М точек - четыре канала) |
|||
|
Входной импеданс |
1 MОм ±1% || 15 пФ |
|||
|
Вертикальное разрешение |
12 бит, 16 бит в режиме высокого разрешения |
|||
|
Вертикальное отклонение (1 МОм) |
500 мкВ/дел ~ 10 В/дел |
|||
|
Регистратор |
до 500000 кадров |
|||
|
Типы запуска |
запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI |
|||
|
Анализ протоколов |
Parallel, RS-232/UART, I²C, SPI |
|||
|
Цифровой вольтметр |
штатно; функции - DC, AC+DC RMS, AC RMS |
|||
|
Частотомер |
6 разрядов |
|||
|
Интерфейсы |
USB Device,USB Host, LAN, HDMI |
|||
|
Дисплей |
7" , емкостной сенсорный мультитач , 1024x600 точек |
|||
|
Операционная система |
Android |
|||
