Расширение линейки генераторов сигналов специальной формы Актаком с сенсорным дисплеем!

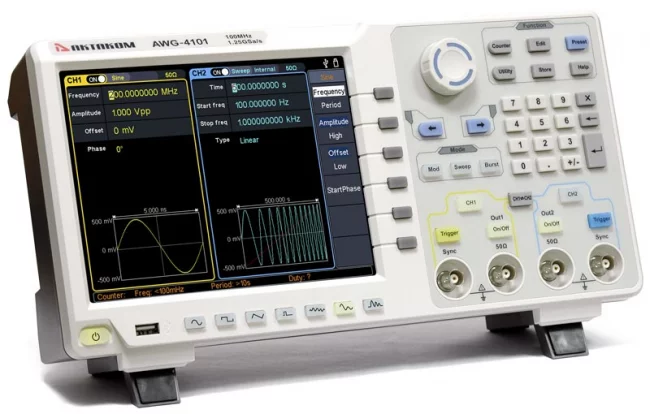

В модельном ряду двухканальных универсальных генераторов Актаком с сенсорным 8" дисплеем появилась новая модель AWG-4101.
Новый генератор имеет максимальную частоту генерации до 100 МГц.
Таким образом, в настоящее время, серия генераторов с сенсорным экраном Актаком включает в себя четыре модели: AWG-4085 (80 МГц), AWG-4101 (100 МГц), AWG-4165 (160 МГц) и AWG-4255 (250 МГц).
Универсальные генераторы данной серии отличают:
- Технология цифрового синтеза
- Максимальная частота генерации до 250 МГц
- Высокая стабильность опорного генератора 1 ppm
- Наилучшее разрешение по частоте 1 мкГц
- Разрешение по вертикали 14 бит
- Низкий уровень фазовых шумов -110 дБн/Гц
- Максимальная длина точек, участвующих в формировании сигнала до 1 М
- 152 встроенные формы сигналов, распределенных по 6 группам
- Формирование сигналов произвольной формы
- Широкий спектр встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM.
- Функция свипирования и пакетный режим
- Встроенный генератор гармоник до 16 порядка
- 7-ми разрядный частотомер с диапазоном от 100 мГц до 200 МГц
- Поддержка управления SCPI-командами и LabVIEW
|
Модель |
|
AWG-4255 |
AWG-4165 |
AWG-4101 |
AWG-4085 |
|
Кол. каналов |
2 |
||||
|
Макс. частота генерации |
250 МГц |
160 МГц |
100 МГц |
80 МГц |
|
|
Частота дискретизации |
1.25 Гвыб/с |
||||
|
Вертикальное разрешение |
14 бит |
||||
|
Waveform |
|||||
|
Стандартные |
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
|
||||
|
Специальная форма |
Встроенные 152 формы сигнала
|
||||
|
Frequency (resolution 1μHz) |
|||||
|
Частотный диапазон |
Синус |
1 мкГц - 250 МГц |
1 мкГц - 160 МГц |
1 мкГц - 100 МГц |
1 мкГц - 80 МГц |
|
Прямоугольн. |
1 мкГц - 50 МГц |
1 мкГц - 40 МГц |
1 мкГц - 30 МГц |
||
|
Импульсный |
|
||||
|
Пилообразн. |
|
||||
|
Гармоники |
1 мкГц - 125 МГц |
1 мкГц - 80 МГц |
1 мкГц - 50 МГц |
1 мкГц - 40 МГц |
|
|
Шумовой |
120 МГц (-3 дБ) |
||||
|
Спец.форма |
встроенные: 1 мкГц - 15 МГц
|
||||
|
Амплитуда (50 Ω) |
1 мВп-п -10 Вп-п (≤ 40 МГц)
|
||||
|
Тип дисплея |
Сенсорный, ЖК, 8", 800 х 600 |
||||
|
Интерфейс |
USB device, USB host, LAN |
||||
|
Входы / Выходы |
Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход / Выход опорного генератора |
||||
|
Питание |
100...240 В АС скз, 45...65 Гц |
||||
|
Габаритные размеры |
340 x 177 x 90 мм |
||||
|
Масса |
2,5 кг |
||||
Но отличительной чертой данной серии приборов является использование цветного восьмидюймового ЖК тачскрин дисплея с разрешением 800x600 точек с полнофункциональным сенсорным управлением.
