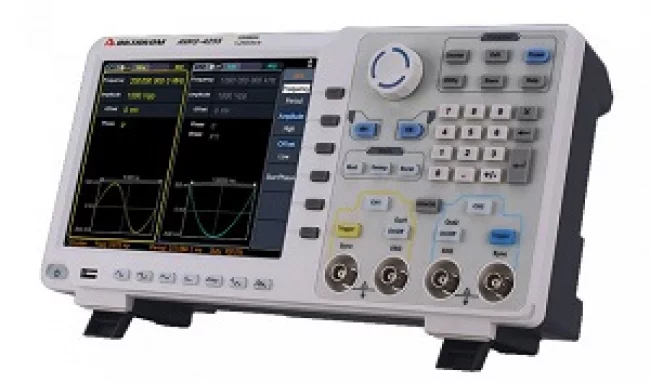

Model
|
AWG-4255
|
AWG-4205
|
AWG-4165
|
AWG-4115
|
AWG-4085
|
|
Кол. каналов
|
2
|
|||||
Макс. частота генерации
|
250 МГц
|
200 МГц
|
160 МГц
|
100 МГц
|
80 МГц
|
|
Частота дискретизации
|
1.25 Гвыб/с
|
|||||
Вертикальное разрешение
|
14 bits
|
|||||
Waveform
|
||||||
Стандартные
|
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Гармоники |
|||||
Специальная форма
|
Встроенные 152 формы сигнала
Произвольная форма |
|||||
Frequency (resolution 1μHz)
|
||||||
Частотный диапазон
|
Синус
|
1 мкГц - 250 МГц
|
1 мкГц - 200 МГц
|
1 мкГц - 160 МГц
|
1 мкГц - 100 МГц
|
1 мкГц - 80 МГц
|
Прямоугольн.
|
1 мкГц - 50 МГц
|
1 мкГц - 40 МГц
|
1 мкГц - 30 МГц
|
|||
Импульсный
|
1 мкГц - 25 МГц
|
|||||
Пилообразн.
|
1 мкГц - 5 МГц
|
|||||
Гармоники
|
1 мкГц - 125 МГц
|
1 мкГц - 100 МГц
|
1 мкГц - 80 МГц
|
1 мкГц - 50 МГц
|
1 мкГц - 40 МГц
|
|
Шумовой
|
120 МГц (-3dB)
|
|||||
Спец.форма
|
встроенные: 1 мкГц - 15 МГц
произвольная: 1 мкГц - 50 МГц |
|||||
Амплитуда (50 Ω)
|
1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц) |
|||||
Тип дисплея
|
Сенсорный, ЖК, 8", 800 х 600
|
|||||
Интерфейс
|
USB device, USB host, LAN
|
|||||
Входы / Выходы
|
Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход / Выход опорного генератора
|
|||||
Питание
|
100...240 В АС скз, 45...65 Гц
|
|||||
Габаритные размеры
|
340 x 177 x 90 мм
|
|||||
Масса
|
2,5 кг
|
