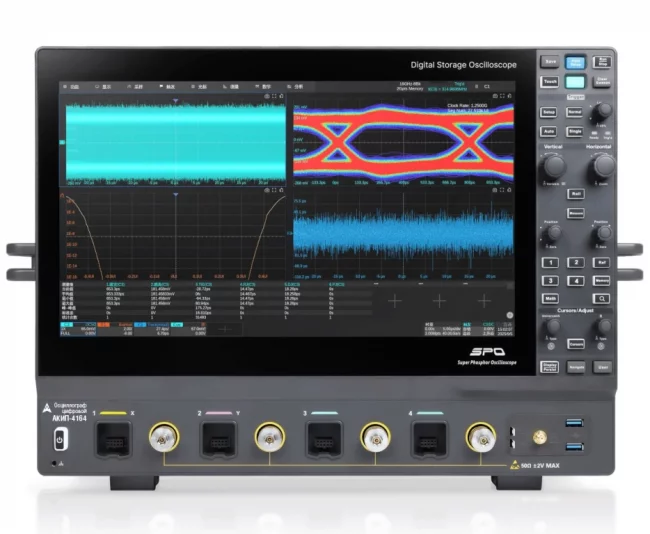

Осциллографы АКИП-4164: новый уровень точности и скорости измерений

Компания АКИП расширяет линейку высокоточного измерительного оборудования — в продажу поступила серия осциллографов АКИП-4164. Это решение для задач, где критичны максимальная детализация сигнала, широкая полоса пропускания и высокая скорость обработки данных.

Серия построена на 12‑битном АЦП — это даёт в 16 раз больше уровней квантования по сравнению с классическими 8‑битными моделями. Такая разрядность особенно важна, когда нужно чётко видеть малые сигналы на фоне мощных помех, детально анализировать шумы, искажения и тонкую форму импульсов.

Производительность линейки обеспечивается процессором Intel x86 13‑го поколения: он гарантирует быстрый отклик интерфейса и эффективную обработку больших массивов данных. Максимальная полоса пропускания достигает 33 ГГц, а частота дискретизации в реальном времени — до 80 Гвыб/с на канал. Это позволяет надёжно фиксировать даже самые короткие выбросы и переходные процессы, не теряя ни одного канала.

Гибкость конфигурации: варианты полосы пропускания

В зависимости от выбранной опции доступны следующие варианты:

• АКИП-4164 с опцией 3020 — полоса 20 ГГц;
• АКИП-4164 с опцией 3025 — полоса 25 ГГц;
• АКИП-4164 с опцией 3033 — полоса 33 ГГц.

Ключевые технические преимущества

• Глубина памяти до 2 ГБ — позволяет захватывать длительные процессы и детально изучать их в ретроспективе.
• Скорость захвата до 1 000 000 кадров/с в режиме сегментированной развёртки — идеально для поиска редких аномалий.
• Широкий набор схем синхронизации, включая синхронизацию по выделенной области, а также декодирование последовательных данных по протоколам: I²C, SPI, UART, CAN, LIN, CAN FD, CAN XL, I²S, FlexRay, MIL‑STD‑1553B, SENT, SPMI, ARINC 429, SpaceWire, Manchester, 8B/10B, USB 2.0.
• Тестирование на соответствие стандартам: 100BASE, MIPI D‑PHY, DDR2/DDR3/DDR3L/DDR4.
• Математические и аналитические возможности: 8 независимых математических каналов, БПФ до 32 млн точек, программные опции для анализа глазковой диаграммы и джиттера, допускового контроля и построения гистограмм.
• Удобный интерфейс: большой сенсорный экран диагональю 39,6 см с разрешением 1920×1080 и поддержкой multi‑touch.
• Дистанционное управление: поддержка команд SCPI через USB‑TMC, LAN (VXI 11/Socket/Telnet), встроенный веб‑сервер.

Осциллографы этой линейки станут надёжным инструментом для:

• разработчиков высокоскоростных цифровых интерфейсов (USB, PCIe, DDR, Ethernet и др.);
• специалистов по СВЧ‑ и радиочастотным устройствам;
• инженеров систем связи, радиолокации и навигации;
• разработчиков аэрокосмической и оборонной электроники;
• научных исследователей, которым необходима высокая точность при измерении малых сигналов.

АКИП-4164 — это сочетание рекордных характеристик и продуманной функциональности для самых требовательных измерительных задач.
