Расширение номенклатуры источников питания в 2025 году: обзор новых серий

В 2025 году линейка поставляемых источников питания существенно расширилась. В этом обзоре систематизированы ключевые новинки и выделены наиболее перспективные серии.

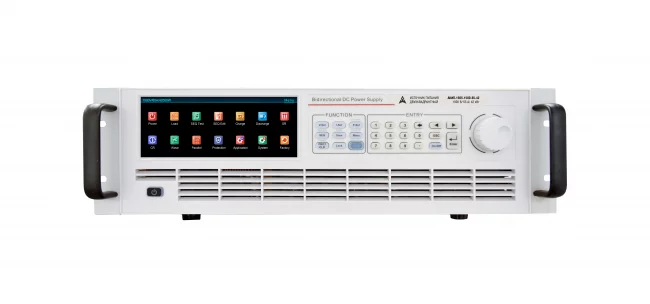

1. Двухквадрантные (bidirectional) источники питания постоянного тока

Впервые в ассортименте представлены двухквадрантные источники питания. В отличие от традиционных решений, они:

• работают в двух квадрантах (режим источника и электронной нагрузки);
• возвращают энергию в сеть (рекуперация), а не рассеивают в тепло;
• обеспечивают повышенную гибкость и эффективность.

Области применения:

• электроавтомобилестроение;
• системы хранения энергии;
• возобновляемая энергетика;
• тестирование аккумуляторов;
• управление распределённой генерацией.

Новые серии:

1. АКИП‑1504 (3 модели):

• макс. напряжение: 80 В;
• ток: ±55 А, ±110 А, ±170 А;
• мощность: 2,5 кВт, 5 кВт, 7,5 кВт;
• статус: испытания для утверждения типа СИ завершены, ожидается включение в реестр.

2. АКИП‑1505:

• диапазон напряжения: 0–2250 В;
• диапазон тока: 0–2400 А;
• мощность: 14–420 кВт.

3. АКИП‑1506 (3 линейки):

• мощность: 15 кВт, 20 кВт, 30 кВт;
• напряжение: 0–2000 В;
• ток: ±0–667 А.

Примечание. Ранее начали поставляться четырёхквадрантные решения (АКИП‑1106, АКИП‑1601/1602/1603), но новые двухквадрантные серии рассчитаны на существенно более высокие мощности.

2. Высоковольтные источники питания

1. АКИП‑1404 (анонсирована в 2024 г.):

• 3 модели: ±2500 В, ±5000 В, ±10000 В;
• биполярный выход;
• мощность: до 25 Вт;
• замена для серии PS300 (Stanford Research Systems);
• статус: испытана, включена в реестр СИ.

2. АКИП‑11101 — новая серия мощных высоковольтных источников:

• 12 модификаций;
• макс. выходное напряжение: 10 кВ;
• мощность: 1 кВт или 2,5 кВт (в зависимости от модели);
• точность:
• напряжение: 0,05%+0,05% от макс. значения;
• ток: 0,1%+0,1% от макс. значения.

Ключевые динамические характеристики:

• время нарастания напряжения (без нагрузки/при полной нагрузке): ≤25 мс;
• время восстановления после скачка нагрузки (50%→100%): ≤2 мс;
• регулируемый наклон напряжения и тока (адаптация под нагрузку).

Доступные высоковольтные выходы: 3 кВ, 4 кВ, 5 кВ, 6 кВ, 8 кВ, 10 кВ.

3. Многоканальные источники питания

Наблюдается наиболее значительное расширение номенклатуры. Наряду с традиционными решениями от GW Instek (серии GPS, GPD, GPC, GPP) появились новые аналоги и оригинальные разработки.

Основные преимущества новинок:

• повышенная гибкость за счёт многоканальности;
• расширенные интерфейсы управления (USB, LAN, GPIB и др.);
• высокая точность установки параметров;
• поддержка автоматизированных систем тестирования.

Сравнительный анализ новых моделей

Серия	Конфигурация каналов	Разрешение измерений	Доступные интерфейсы	Особенности и преимущества
АКИП-11100	3 регулируемых канала	1 мВ / 0,1 мА	USB, LAN, RS-232, аналоговый вход	Линейный источник с базовым набором функций
АКИП-1177	4 регулируемых канала	1 мВ / 1 мА	USB, LAN, опциональный GPIB	Линейный режим, встроенный графический дисплей для отображения тока и напряжения
АКИП-1178	4 регулируемых канала	1 мВ / 1 мА	LAN, RS-232	Импульсный режим, мощность до 600 Вт на канал, зарегистрирован в госреестре
АКИП-1179	2 регулируемых + 1 фиксированный	0,1 мВ / 0,1 мА	LAN, RS-232	Линейный источник повышенной точности, зарегистрирован в госреестре
АКИП-1181	3 или 4 регулируемых	1 мВ / 0,1 мА	RS-232, USB	Линейный режим, регистрация в госреестре
АКИП-1185	3 или 4 регулируемых	1 мВ / 1 мА	RS-232, USB	Линейный источник с расширенными возможностями
АКИП-1191	2 регулируемых	1 мВ / 1 мА	RS-232, LAN, опциональный GPIB	Импульсный режим, мощность до 600 Вт, регистрация в госреестре
АКИП-1195	2 регулируемых + 1 фиксированный + USB	10 мВ / 1 мА	RS-232, USB	Компактный линейный источник
АКИП-1196	3 регулируемых + 4 USB выхода	1 мВ / 1 мА	RS-232, USB, LAN, Digital I/O	Многофункциональный линейный источник
АКИП-1197	4 регулируемых	1 мВ / 0,1 мА	RS-232, USB, LAN, Digital I/O	Линейный источник с регистрацией в госреестре, встроенный USB-логгер, генерация импульсов от 1 мс
АКИП-1198	2 регулируемых + 3 фиксированных	10 мВ / 1 мА	Без внешних интерфейсов	Компактный линейный источник с регистрацией в госреестре

Основные тенденции развития линейки:

• Расширение количества каналов управления
• Повышение точности измерений
• Добавление современных интерфейсов связи
• Внедрение импульсного режима работы
• Усиление позиций в государственном реестре средств измерений

Практические преимущества:

• Гибкая конфигурация под конкретные задачи
• Возможность параллельного использования каналов
• Разнообразие режимов работы
• Встроенные средства мониторинга
• Поддержка удаленного управления

Одноканальные импульсные источники питания постоянного тока

Классификация по мощности

Источники питания разделены на три основные категории:

Высокая мощность (от 5 кВт)

1. Серия АКИП-1188

• Диапазон мощности: 5–180 кВт
• При параллельном подключении: до 1,8 МВт
• Выходное напряжение: до 2250 В
• Выходной ток: до 5100 А

Особенности:

• Широкий набор функций
• Поддержка различных интерфейсов управления
• Оптимальное соотношение цена/качество
• Применение в лабораториях и ATE-системах

Средняя мощность (300 Вт – 5 кВт)

2. Серия АКИП-1192

Мощность: 100–600 Вт

• Разрешение: 1 мВ / 0,1 мА

Применение:

• Тестирование DC/DC-преобразователей
• Зарядка аккумуляторов
• Калибровка датчиков

3. Серия АКИП-1193

• Мощность: 400–1500 Вт
• Напряжение: до 80 В
• Разрешение: 10 мВ / 10 мА
• Без встроенного вольтметра

4. Серия АКИП-1199

• Мощность: 1500 Вт

Интерфейсы:

• USB
• LAN
• Аналоговый
• Опциональный GPIB
• Встроенный веб-сервер

5. Серия АКИП-1189

• Мощность: 500–2500 Вт

Особенности:

• Программируемые
• Компактный корпус для 19" стойки
• Высокая удельная мощность
• Универсальность применения

Малая мощность (до 300 Вт)

6. Серия АКИП-1190

Модели:

• 100 Вт (ток до 6 А)
• 200 Вт (ток до 8 А)
• Напряжение: до 80 В
• Вес: 1,8 кг

Интерфейсы:

• LAN
• RS232
• RS485
• Поддержка протоколов SCPI и Modbus-RTU

7. Серия АКИП-1160Т

Особенности:

• Безвентиляторное исполнение
• Мощность: до 150 Вт
• Напряжение: до 80 В
• Ток: до 8 А
• Пассивное охлаждение
• Пять моделей в серии

Все представленные серии соответствуют требованиям реестра средств измерений и готовы к применению в различных областях промышленности и научных исследований.
