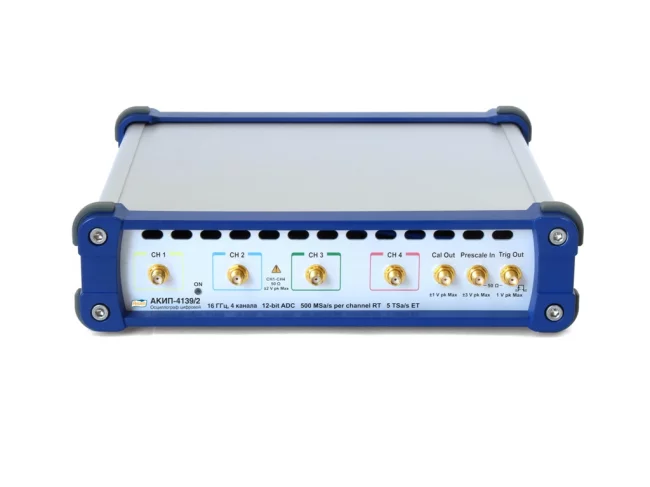

Новые серии осциллографов АКИП-4137, АКИП-4138 и АКИП-4139 устанавливают новый стандарт соотношения «цена/ качество» для USB-осциллографов с полосой пропускания свыше 1 ГГц.
Новые серии USB-осциллографов включают по две модели, с полосами пропускания 5 ГГц и 16 ГГц. Серии отличаются между собой числом каналов: 1, 2 и 4 канала соответственно. Все осциллографы имеют аппаратную разрядность АЦП 12 бит. В таблице 1 представлены ключевые спецификации серий.
Новинки представляют собой компактный цифровой осциллограф под управлением внешнего ПК с функциональностью «2 в 1»: эквивалентное время (стробоскопический режим) и реальное время, обеспечивающий высокую точность измерений, возможности анализа коммуникационных сигналов, сигналов последовательных шин и сетей передачи данных. Осциллограф позволяет выполнять измерения и анализ сигналов сложных форм в диапазоне длительностей от пикосекунд до сотен секунд.
Новые серии USB осциллографов АКИП сочетающие в себе возможности, как USB-осциллографа, так и дигитайзера, построены с использованием передовых технологий и предназначены для выполнения широкого спектра измерительных задач совместно со специально разработанным программным обеспечением. Созданные как одноплатный осциллограф, они управляются с компьютера через интерфейс USB. Плата сбора данных включает в себя сверхширокополосные следящие запоминающие усилители, 12-разрядные АЦП с частотой дискретизации 500 МГц реального времени, высокоскоростную схему синхронизации с суб-пикосекундным разрешением по времени для точной синхронизации. Современный микропроцессор, ПЛИС (FPGA) и прецизионный генератор тактовой частоты обеспечивают гибкость схемы, высокую скорость сбора данных и эффективное взаимодействие с ПК.
Новые серии USB осциллографов АКИП идеально подходят для захвата импульсных сигналов и переходных процессов с временем нарастания 70 пс или 22 пс, и тактовых сигналов или глазковых диаграмм с частотой до 11,3 Гбит/с. Большинство приложений с высокой пропускной способностью представляют собой непрерывные повторяющиеся процессы, с заданной тактовой частотой, что позволяет выполнять их захват и анализ на эквивалентной развертке.
USB-осциллографы АКИП могут применяться для выполнения предварительных тестов на соответствие протоколов последовательной передачи, для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств, для тестирования протоколов SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.
Новинки оптимальны для разработки средств связи, компьютеров и бытовых электронных приборов, в которых применяются высокоскоростные шины и каналы передачи данных. Их можно использовать для измерения параметров оптических и электрических передатчиков, а также для приложений проверки устройств на соответствие стандартам, модулей и систем, используемых в этих изделиях.
Новые серии USB осциллографов АКИП это идеальный инструмент для измерения переходных характеристик импульсных генераторов. Поскольку импульсные генераторы обладают достаточно низкой частотой повторения импульсов, что попадает в полосу частот внутренней синхронизации осциллографов серий АКИП-4137/ АКИП-4138/ АКИП-4139 и обеспечивает возможность наблюдения и измерения параметров переходных характеристик импульсных сигналов с малым временем нарастания, без использования источника внешней синхронизации и внешней синхронизации осциллографа, как это требуется при использовании стробоскопического осциллографа.
Новые приборы будут востребованы и полезны инженерам, как в исследовательских лабораториях, так и в производственной сфере и электронном дизайне, которые в наибольшей степени испытывают необходимость иметь мощный, современный прибор для измерения и анализа широкополосных сигналов.
Основные сферы применения: тестирование СВЧ полупроводников и РЭА, гигабитные сети передачи данных и радиолокационные системы.
Модель |
АКИП-4137/1 |
АКИП-4138/1 |
АКИП-4139/1 |
АКИП-4137/2 |
АКИП-4138/2 |
АКИП-4139/2 |
|||
Число каналов |
1 |
2 |
4 |
1 |
2 |
4 |
|||
Полоса пропускания |
5 ГГц |
16 ГГц |
|||||||
Коэф. отклонения |
10 мВ/дел … 250 мВ/дел |
||||||||
Погрешность установки коэф. отклонения |
±1,5 % F.S.* |
±1,5 % F.S. |
±1,5 % F.S. |
±1,5 % F.S |
|||||
Постоянное смещение |
-1 В … +1 В |
||||||||
Входной импеданс |
50 Ом |
||||||||
Коэф. развертки (реальное время) |
10 нс/дел … 1000 с/дел |
||||||||
Коэф. развертки (эквивалентная дискретизация) |
50 пс/дел … 5 мкс/дел |
10 пс/дел … 5 мкс/дел |
|||||||
Дискретизация реального времени |
500 Мвыб/с (макс) |
||||||||
Эквивалентная дискретизация |
1 Твыб/с (макс) |
5 Твыб/с (макс) |
|||||||
Опорный генератор |
±2*10-6 |
±15*10-6 |
±2*10-6 |
±15*10-6 |
|||||
АЦП |
12 бит |
||||||||
Длина памяти |
250 кБ (макс) |
||||||||
Источник синхронизации |
Внутренний, Внешний |
||||||||
Тип синхронизации |
Прямой, с делителем |
Прямой, с делителем, С восстановлением тактовой частоты, Внешний предварительный делитель |
Прямой, с делителем |
Прямой, с делителем, С восстановлением тактовой частоты, Внешний предварительный делитель |
|||||
Полоса пропускания непосредственного запуска (прямой/ direct) |
3 ГГц |
||||||||
Полоса пропускания с делителем частоты |
6 ГГц |
6 ГГц |
6 ГГц |
6 ГГц |
|||||
Полоса пропускания с внешним предварительным делителем частоты |
Нет |
1 … 16 ГГц |
Нет |
1 … 16 ГГц |
|||||
Диапазон частот с восстановлением тактовой частоты |
Нет |
6,5 Мвыб/с … 5 Гвыб/с |
Нет |
6,5 Мвыб/с … 11,3 Гвыб/с |
*F.S. – полная шкала по вертикали
** - Тх – измеряемый временной интервал, с
То – временной интервал, соответствующий 10 делениям горизонтальной шкалы, с
