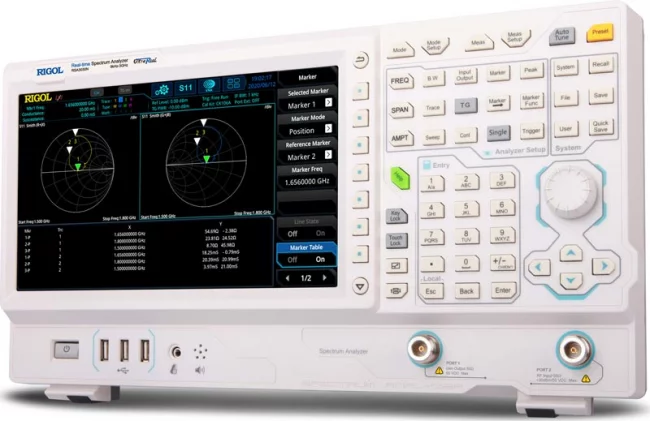

Новые анализаторы спектра реального времени Rigol RSA3000N и RSA5000N с функцией векторного анализатора

Компания Rigol Technologies увеличила ассортимент анализаторов спектра реального времени. В модельном ряду Rigol появились анализаторы спектра серий RSA3000 и RSA5000 со встроенным КСВН-мостом.

Всего таких моделей пять, и они имеют в своем названии индекс «N»: RSA3015N, RSA3030N, RSA3045N, RSA5032N и RSA5065N.

Наличие встроенного трекинг-генератора и КСВН-моста позволяет использовать их как векторные анализаторов цепей для измерения таких параметров радиоэлектронных устройств, как:

коэффициент отражения (S11)

коэффициент передачи (S21)

расстояние до неоднородности (DTF)

Фактически анализаторы спектра Rigol RSA3000N и RSA5000N объединяют в одном корпусе:

анализатор спектра (GPSA)

анализатор спектра реального времени (RTSA)

векторный анализатор (VNA)

Таким образом модельный ряд анализаторов спектра реального времени Rigol серий RSA3000 и RSA5000 теперь представлен следующими моделями:

Параметр / Серия	RSA3015N	RSA3030 RSA3030-TG RSA3030N	RSA3045 RSA3045-TG RSA3045N	RSA5032 RSA5032-TG RSA5032N	RSA5065 RSA5065-TG RSA5065N
Диапазон частот	9 кГц…1,5 ГГц	9 кГц…3,0 ГГц	9 кГц…4,5 ГГц	9 кГц…3,2 ГГц	9 кГц…6,5 ГГц
Погрешность опорного генератора	1 ppm (опция: 0,1 ppm)
Режим свипирующего анализатора GPSA
Фазовый шум (отстройка 10 кГц)	-112 дБн/Гц			-117 дБн/Гц
Полоса RBW	1 Гц…10 МГц
ЭМИ фильтры	опция: 200 Гц, 9 кГц, 120 кГц, 1 МГц
DANL	без п/у: -141 дБм , с п/у : -161 дБм			без п/у: -145 дБм , с п/у: -165 дБм
Трекинг-генератор	100 кГц…1,5 ГГц	RSA3030-TG 100 кГц…3,0 ГГц	RSA3045-TG 100 кГц…4,5 ГГц	RSA5032-TG 100 кГц…3,2 ГГц	RSA5065-TG 100 кГц…6,5 ГГц
Режим анализатора реального времени RTSA
Полоса анализа в реальном времени	штатно 10 МГц; опция: 25 МГц, 40 МГц			штатно 25 МГц; опция 40 МГц
Мин. длительность гарантир. захвата	штатно 9,3 мкс; опция 7,82 мкс; 7,45 мкс			штатно 7,82 мкс; опция 7,45 мкс
Визуализация	7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT & Spectrogram, Density & Spectrogram
Режим векторного анализатора VNA
Частотный диапазон	RSA3015N 100 кГц…1,5 ГГц	RSA3030N 100 кГц…3,0 ГГц	RSA3045N 100 кГц…4,5 ГГц	RSA5032N 100 кГц…3,2 ГГц	RSA5065N 100 кГц…6,5 ГГц
Параметры	коэффициент отражения (S11), коэффициент передачи (S21), расстояние до неоднородности (DTF)
Общие характеристики
Интерфейсы	USB-host (4 шт), USB-device, LAN, HDMI
Дисплей	10,1 ", емкостной мультитач, 1024х600
Габаритные размеры	410 х 224 х 135 мм
