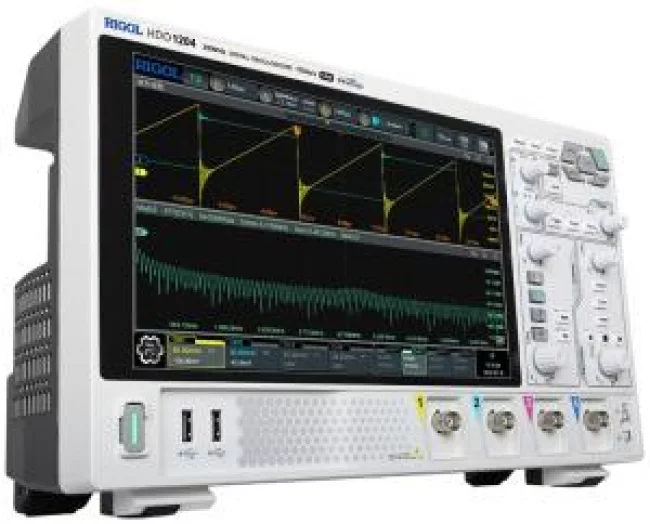

Новая серия цифровых осциллографов высокого разрешения Rigol HDO1000
Компания Rigol Technologies Co, LTD выпустила новую серию осциллографов высокого разрешения HDO1000.
Новейшие инновационные технологии, быстродействующий АЦП и использование процессора собственной разработки ”Centaurus” позволяют обеспечить более точный анализ сигналов с вертикальным разрешением 12 бит в полосе частот до 200 МГц со скоростью захвата до 1500000 осц/сек. Серия осциллографов HDO1000 представлена тремя двухканальными и тремя четырехканальными моделями. Даже в стандартной комплектации осциллографы данной серии могут декодировать сигналы последовательных шин RS-232/UART, I²C, SPI, CAN, LIN без установки дополнительных опций.
К основным особенностям серии Rigol HDO1000 можно отнести:
Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
Полоса пропускания 70 / 100 /200 МГц
Наличие в линейке двух и четырехканальных моделей
Процессор собственной разработки "Centaurus"
Частота дискретизации до 2 Гвыб/сек
Максимальная глубина записи до 100 миллионов точек
Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
Диапазон вертикальных разверток от 500 мкВ/дел до 10 В/дел
Расширенная система синхронизация , включающая 17 типов запуска стандартно
Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в штатной поставке без установки дополнительных опций
Вход внешнего запуска
Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
Интерфейсы USB Device, USB Host, LAN, HDMI
Технические характеристики
|
|
HDO1072 |
HDO1074 |
HDO1102 |
HDO1104 |
HDO1202 |
HDO1204 |
|
Полоса пропускания |
70 MГц |
100 МГц |
200 МГц |
|||
|
Количество каналов |
2 аналоговых
|
4 аналоговых
|
2 аналоговых
|
4 аналоговых
|
2 аналоговых
|
4 аналоговых
|
|
Макс. скорость захвата осциллограмм |
50000 осц./сек (векторный режим)
|
|||||
|
Время нарастания (50 Ом), тип |
≤5 нс |
≤3,5 нс |
≤1.75 нс |
|||
|
Макс. дискретизация (реальное время) |
2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала) |
|||||
|
Глубина записи |
50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно
|
|||||
|
Входной импеданс |
1 MОм ±1% || 19 пФ ±3 пФ |
|||||
|
Вертикальное разрешение |
12 бит, 16 бит в режиме высокого разрешения |
|||||
|
Вертикальное отклонение (1 МОм) |
500 мкВ/дел ~ 10 В/дел |
|||||
|
Регистратор |
до 500000 кадров |
|||||
|
Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
|||||
|
Анализ протоколов |
Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN |
|||||
|
Цифровой вольтметр |
штатно; функции - DC, AC+DC RMS, AC RMS |
|||||
|
Частотомер |
6 разрядов |
|||||
|
Дисплей |
10,1" , емкостной сенсорный мультитач , 1280 х 800 точек |
|||||
|
Операционная система |
Android |
|||||
по списку
