Мощное усиление линейки измерителей электрической мощности АКИП

Представляем три новые серии цифровых лабораторных измерителей электрической мощности: АКИП-2503, АКИП-2504, АКИП-2505, которые являются универсальным решением для проведения измерений и анализа электрических параметров электроустановок, промышленного и бытового электрооборудования. Новинки имеют технические характеристики и функциональность, диктуемые запросами и нуждами российского измерительного рынка.

Все ваттметры спроектированы на основе высокоскоростного 32-битного цифрового сигнального процессора DSP с применением управления синхронизацией умножения частоты, с фазовой автоподстройкой частоты и настройкой синхронизации мощности измеряемого сигнала, что позволяет повысить скорость измерения и скорость обновления данных. Отличия между сериями в количестве каналов, точности измерений и функциональности приборов.

Промышленная серия АКИП-2503

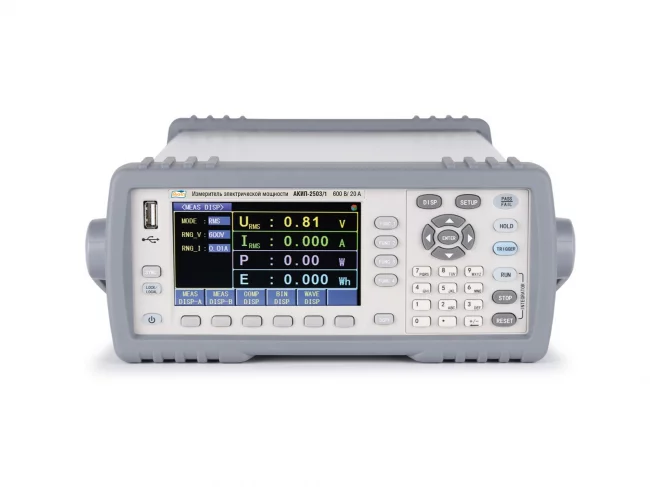

АКИП-2503 – самая простая серия 1-фазных одноканальных измерителей мощности. Серия состоит из 4 моделей, которые отличаются максимальным измеряемым током и функциональностью. Из важного отметим появление модели, которая измеряет ток до 40 А. Охват частотного диапазона не широкий от 45 Гц до 420 Гц. Анализ гармоник до 50, кроме модели АКИП-2503/4.

Сравнительные характеристики АКИП-2503

Многоканальная промышленная серия АКИП-2504

В этой серии 2 модели, которые отличаются максимальным измеряемым током и соответственно разрешением. Также как в серии АКИП-2503 диапазон частот от 45 Гц до 420 Гц, но измерители мощности АКИП-2504 имеют 4 канала, что позволяет работать в том числе в трехфазных сетях и формировать разные схемы подключения (до 5 схем). Ваттметры АКИП-2504 имеют сенсорный 7” дисплей, на котором кроме 27 измеряемых прибором параметров можно вывести осциллограммы сигналов тока и напряжения. При работе в трехфазной сети есть возможность отобразить векторную диаграмму, которая наглядно показывает соотношения фазовых углов и амплитуд. АКИП-2504 имеет богатые возможности по дистанционному управлению благодаря интерфейсам: USB, HANDLER, RS232, LAN, WIFI и поддержке набора команд SCPI и MODBUS. Функция компаратора оснащена звуковой и световой сигнализацией превышения заданного предела.

Сравнительные характеристики АКИП-2504

Передовая серия АКИП-2505

Серия измерителей электрической мощности АКИП-2505 является наиболее продвинутой среди представленных в этом обзоре. Во-первых, частотный диапазон в этой серии расширен до 100 кГц, а во-вторых, базовая погрешность – 0,1%. В серии шесть моделей, которые можно условно разделить на две группы. Первые три модели имеют максимальный измеряемый ток 20 А, вторая группа – 2 А. Между собой модели в группе отличаются числом каналов. В остальном серия АКИП-2505 похожа на АКИП-2504.

Сравнительные характеристики АКИП-2505

Серии измерителей электрической мощности АКИП-2503, АКИП-2504, АКИП-2505 представляют собой точные и многофункциональные приборы, предназначенные для измерения электрической мощности и анализа параметров электрической сети. Каждая серия имеет свои особенности, но все они объединены высокой надежностью, точностью и широким диапазоном измеряемых параметров, таких как напряжение, ток, активная и реактивная мощность, коэффициент мощности, частота и гармоники.

Многофункциональные одноканальные измерители АКИП-2303 с анализом гармоник до 50, поддержкой различных интерфейсов. Подходят для мониторинга качества электроэнергии и научных исследований.

Усовершенствованные 4-канальные измерители мощности АКИП-2304 с расширенными функциями анализа, устойчивостью к помехам. Применяются в испытаниях и сертификации электрооборудования. Идеальны для контроля мощности и энергопотребления.

Профессиональные приборы серии АКИП-2305 с высокой точностью, поддержкой анализа гармоник, а также возможностью интеграции в системы автоматизации. Подходят для научных исследований и мониторинга качества электроэнергии, обеспечивая интегральные измерения параметров электроэнергии до 10000 часов с разрешением 1 секунда.

Первые образцы поступят на склад в марте 2025 года, планируются испытания для целей утверждения типа СИ.
