Использование токовых клещей Актаком АТК-2250 совместно с осциллографом или внешним мультиметром

Надежные, мощные токовые клещи Актаком АТК-2250 с расширенным диапазоном токов (до 2,5 кА) предназначены для работы в силовых электроэнергетических установках. Максимальный размер охвата для шины – 65х24 мм, диаметр охвата – 55 мм. Имеют аналоговый выход и могут использоваться как автономный прибор или в составе измерительного комплекса. Частотный диапазон измеряемых токов и напряжений расширен до 1 кГц.

Модель АТК-2250 обладает следующими техническими характеристиками:

Измерение:
постоянный ток 0,1...2500 А (погр. 1,5...2 %)
переменный ток 0,1 А...2100 А (погр. 1,5...3 %) (40...1 кГц)
постоянное напряжение 0,1 мВ...600 В (погр. 1,5 %)
переменное напряжение 0,1 мВ...600 В (погр. 1,5...2 %) (40...1 кГц)
сопротивление 0,1 Ом...40 МОм (погр. 1,5 %)
частота 100 Гц...1000 кГц с разрешением 0,01 Гц (погр. 0,5 %)
базовая погрешность ±1,5 %±3 емр.
прозвонка <40 Ом
проверка диодов 3 В
время измерения 2 раза в секунду для цифрового индикатра, 20 раз в секунду для графической шкалы
размер охвата для кабеля – 55 мм, для шины – 65x24
дисплей 3¾
сервисные функции:
- автоустановка нуля
- удержание показаний
- фиксация минимальных и максимальных значений
- автоустановка диапазонов измерения
- аналоговый выход на осциллограф или мультиметр
питание 9 В "Крона"
габаритные размеры 271x112x46 мм
масса 647 г
Габаритные размеры в упаковочной таре 160х70х300, вес 1 кг.

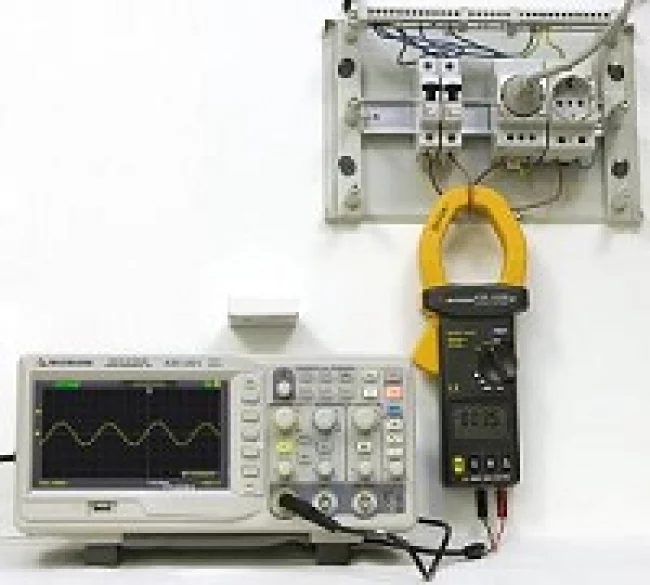

Токовые клещи Актаком АТК-2250 могут использоваться совместно с осциллографом или внешним мультиметром. В токовых клещах АТК-2250 имеется аналоговый выход измерения силы тока на гнезда для измерений напряжения. Какие действия необходимо выполнить:

Установите функциональный переключатель в положение «A» или «~А».
Подключите соединительные провода (в комплект не входят) к разъёмам «+» и «СОМ», соответственно.
Соедините эти разъемы с аналогичными разъемами мультиметра или, используя специальный кабель, с разъемом осциллографа, и на экране высветится измеренное значение.

На странице Актаком АТК-2250 вы найдете также подробное описание прибора, его технические характеристики, таблицы погрешностей, множество иллюстраций, рекомендации по применению, а также ответы на часто задаваемые вопросы.
