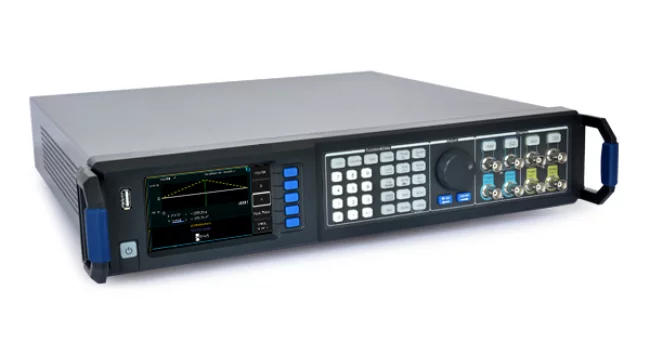

Новая серия универсальных генераторов сигналов произвольной АКИП-3429 — это семейство одно и двухканальных генераторов сигналов произвольной формы с максимальной выходной частотой до 240 МГц для гармонических колебаний и до 120 МГц для импульсных сигналов прямоугольной формы. Максимальной частота дискретизации, для создания сигналов произвольной формы, 2 Гвыб/с, максимальная длина памяти, 512 кБ, ЦАП 14-бит. Генераторы серии АКИП-3429 по своим параметрам и реализованным режимам очень похожи на генераторы 81150A известного мирового производителя, соответственно могут рассматриваться как полноценная замена.
В базовый набор сигналов генератора входят встроенные стандартные формы, такие как, сигнал синусоидальной формы, импульсный сигнал, белый гауссовский шум. Модели с индексом ”А” имеют дополнительную функцию генератора кодовых последовательностей до 120 Мбит/с и генерацию псевдослучайной двоичной последовательности (ПСДП/ PRBS).
Генераторы серии АКИП-3429 поддерживают различные виды аналоговой модуляции, качание по частоте и формирование сигналов пачек импульсов, а также расширенные двухканальные функции: отслеживание каналов, отношение и копирование, комбинация и наложение каналов.
Каждый канал генератора имеет следующие выходы: выход сигнала запуска, выход сигнала синхронизации и дифференциальные выходы. Частота, амплитуда и смещение сигнала дифференциальных выходов одинакова, разность фаз составляет 180°.
Параметры |
АКИП-3429/1 |
АКИП-3429/1А |
АКИП-3429/2 |
АКИП-3429/2А |
Число каналов |
1 |
1 |
2 |
2 |
Режимы работы каналов |
Дифференциальный или несимметричный выход |
|||
Частотный диапазон |
Синусоидальная форма - 1 мкГц … 240 МГц Импульсы прямоугольной формы - 1 мкГц … 120 МГц Одинарный импульсный сигнал - 1 мкГц … 120 МГц Пилообразная форма - 1 мкГц … 5 МГц Сигналы произвольной формы - 1 мкГц … 120 МГц |
|||
Генератор кодовых последовательностей |
− |
● |
− |
● |
ЦАП |
14 бит |
Новая серия генераторов сигналов АКИП-3429 устанавливают стандарт для следующего поколения лабораторных приборов, предназначенных для быстрого и точного исследования поведения разрабатываемых или испытуемых устройств. Это комплексные многофункциональные устройства, которые предназначены для применения в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электронных компонентов, в машиностроении и авионике.
