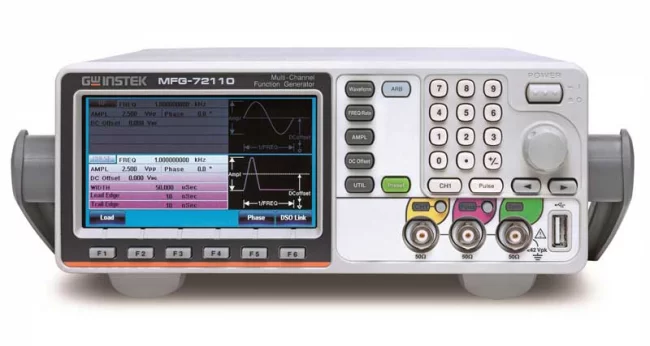

Очередная возможность для потенциальных заказчиков познакомиться с первыми образцами флагманских моделей многофункциональных генераторов, реально протестировать их в демонстрационном зале, оценить функциональные возможности и технические характеристики.
Новая серия характеризуется реализацией алгоритма пошагового формирования сигналов произвольной формы (true point-by-point) с частотой дискретизации до 200 МГц, разрядностью ЦАП 14 бит и длинной памяти 16К точек, встроенным частотомером до 150 МГц. Среди особенностей: выходные коннекторы с изоляцией напряжения до ±42 В пик (DC+ AC peak). Это обеспечивает возможность подачи постоянного смещения (от источника питания) для увеличения амплитуды выходного сигнала на функциональном выходе при тестировании объектов с «плавающей» замлей (floating circuit tests).
Генераторы MFG-722XX серии обеспечивают максимально до 5 выходных функций (MFG-72260MFA и MFG-72260MRA ): выходы CH1 и CH2 с верхней частотой диапазона до 60 МГц в каждом из каналов (режимы функционального генератора + генератора сигналов произвольной формы); генератор ВЧ сигналов в диапазоне до 160 МГц либо 320 МГц (синусоидальный сигнал) с поддержкой формирования произвольной формы, генератор импульсов с максимальной частотой до 25 МГц; различные типы модуляции ВЧ сигналов, а также усилитель мощности в диапазоне до 100 кГц, который наиболее оптимален и востребован в звуковых приложениях.
Таблица базовых функций и особенностей новых моделей MFG-722XX (вверху) в сравнении с уже выпускаемой линейкой MFG-721XX (внизу) этой серии приведена в таблице.
модель
|
CH1
|
CH2
|
Генератор импульсов 25 МГц
|
ВЧ генератор (с функцией СПФ)
|
Усилитель мощности
|
Модуляция*, ГКЧ, пакетный режим. Встроенный частотомер
|
Функциональный генератор + генератор сигналов произвольной формы
|
||||||
MFG-72260MRA
|
●60 МГц
|
●60 МГц
|
●
|
● 320 МГц
|
●
|
●
|
MFG-72260MFA
|
●60 МГц
|
●60 МГц
|
●
|
● 160 МГц
|
●
|
●
|
MFG-72260M
|
●60 МГц
|
●60 МГц
|
●
|
|
|
●
|
MFG-72230M
|
●30 МГц
|
●30 МГц
|
●
|
|
|
●
|
MFG-72160MR
|
●60 МГц
|
-
|
●
|
● 320 МГц
|
-
|
●
|
MFG-72160MF
|
●60 МГц
|
-
|
●
|
● 160 МГц
|
-
|
●
|
MFG-72130M
|
●30 МГц
|
-
|
●
|
-
|
-
|
●
|
MFG-72120MA
|
●20 МГц
|
-
|
●
|
-
|
●
|
●
|
MFG-72120
|
●20 МГц
|
-
|
●
|
-
|
-
|
-
|
MFG-72110
|
●10 МГц
|
-
|
●
|
-
|
-
|
-
|
* Примечание: типы модуляции: AM/ FM/ PM/ ASK/ FSK/ PSK/ PWM/ SUM
В стандартной комплектации интерфейсы USB (2 - Host/Device) и LAN для программирования и удаленного управления. Внутренняя память (запись/ вызов): 10 профилей форм сигналов (16К точек каждый), 10 профилей настроек генератора. Новинки имеют цветной графический TFT дисплей (диагональ 11 см). Срок гарантии 1 год.
Целевые сферы и отрасли применения: учебные заведения высшего профессионального образования, автомобильная электроника (разработка и производство), промышленное производство, научные лаборатории.
Планируются испытания для целей утверждения типа средства измерения.
Новинки доступны для заказа клиентами.
